Errores comunes al dimensionar válvulas de bola y cómo evitarlos

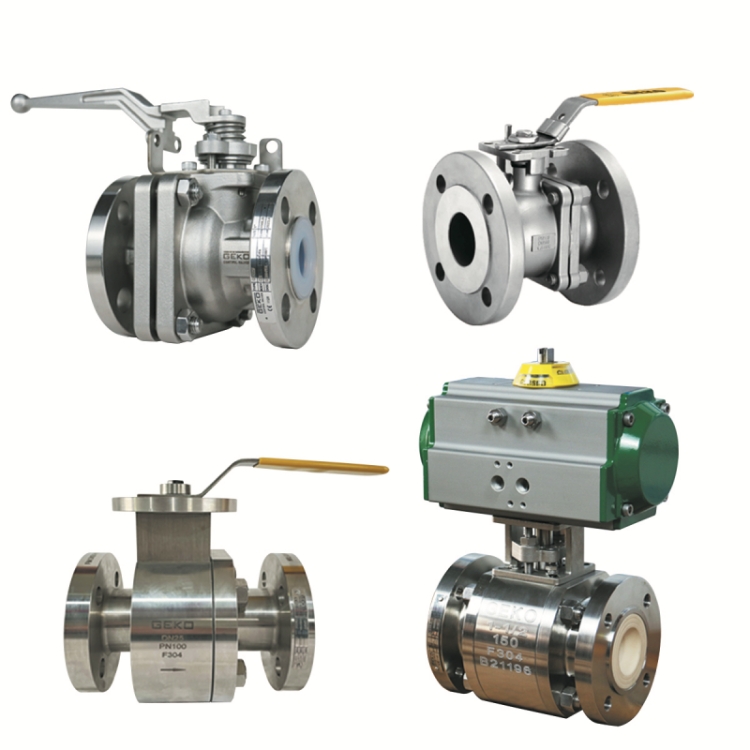

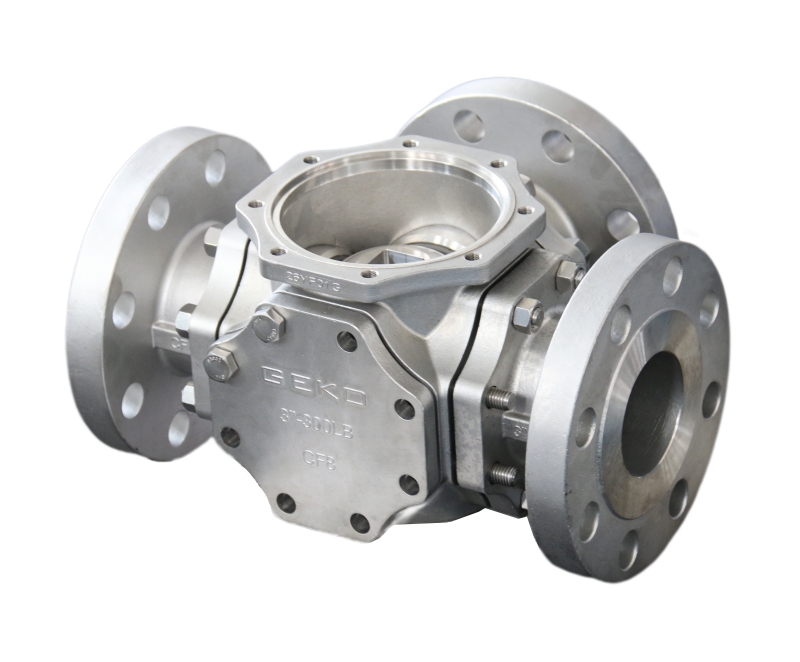

El dimensionamiento inadecuado de las válvulas de bola se encuentra entre las causas raíz más frecuentes de un rendimiento deficiente del proceso, desgaste prematuro del asiento, caída de presión excesiva, cavitación, ruido y paradas no planificadas de la planta. Muchos ingenieros y equipos de compras confían únicamente en la coincidencia del tamaño nominal de la tubería en lugar de la capacidad de flujo calculada, las propiedades del fluido, los límites de velocidad y el diferencial de presión. Ya sea especificando válvula de bola flotante, Válvula de bola montada sobre muñón, válvula de bola de paso total o válvula de bola de puerto reducido Las variantes y el dimensionamiento correcto equilibran la integridad del cierre, la estabilidad del flujo, el rendimiento del actuador y el costo total de propiedad. GEKO Valve admite un dimensionamiento preciso con Cálculo del coeficiente de variación (Cv) de la válvula de bola, orientación para la selección de diámetros y revisión de ingeniería específica para la aplicación de sistemas de tuberías industriales, químicas, de energía y de petróleo y gas, incluyendo tuberías de servicio pesado. válvula de bola de tubería ensamblajes.

Error 1: Dimensionar únicamente por el tamaño nominal de la tubería, ignorando el coeficiente de caudal (Cv) y la caída de presión.

El error más común es seleccionar automáticamente una válvula de bola con el mismo tamaño nominal que la tubería adyacente sin completar una verificación adecuada. Cálculo del coeficiente de variación (Cv) de la válvula de bola. El tamaño nominal no define directamente la capacidad de flujo; válvula de bola de paso total y válvula de bola de puerto reducido Los mismos NPS generan valores Cv drásticamente diferentes. Este descuido conlleva dos resultados costosos: sobredimensionamiento o subdimensionamiento, y tiene un impacto directo en Caída de presión de la válvula de bola industrial a través del circuito de tuberías.

Cómo evitarComience con los datos del proceso: caudal, presión de entrada/salida, temperatura de funcionamiento, densidad y viscosidad del fluido; luego calcule el Cv requerido. Compare el Cv calculado con el valor de Cv publicado de la válvula, no solo con el diámetro de la tubería.

Error 2: Confundir las clasificaciones CV de puerto completo con las de puerto reducido.

Los compradores suelen asumir que una válvula de bola NPS determinada proporcionará una capacidad de flujo de paso completo, solo para descubrir que el diseño de puerto reducido (puerto estándar) seleccionado tiene un diámetro interno mucho menor y un Cv menor. Las válvulas de bola de paso reducido son más ligeras y menos costosas, pero generan un mayor Caída de presión de la válvula de bola industrial y puede restringir las operaciones de limpieza de tuberías para válvula de bola de tubería instalaciones.

Cómo evitarEspecifique claramente válvula de bola de paso total vs válvula de bola de puerto reducido En su hoja de datos. Se requiere el Cv publicado para la configuración exacta del orificio. Seleccione puerto completo para raspado, líneas de transferencia de baja pérdida y aislamiento de alto flujo; el puerto reducido es aceptable cuando se puede tolerar la pérdida de presión y se necesita optimizar el costo/peso.

Error 3: Sobredimensionar las válvulas de bola de control

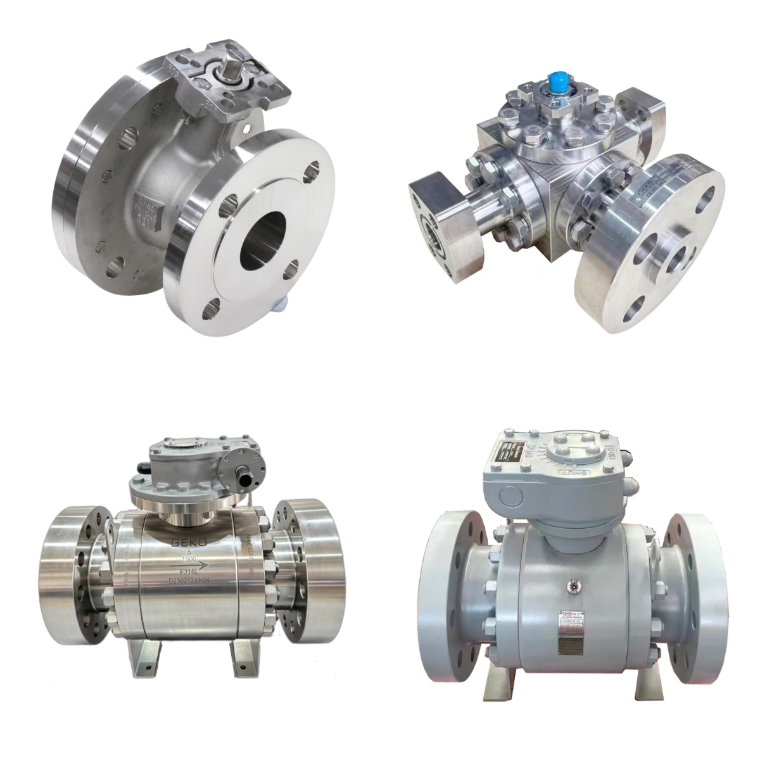

Las válvulas de bola sobredimensionadas para servicio modulante operan con un recorrido muy bajo, a menudo entre un 10 y un 20 % de apertura. Esto crea oscilaciones inestables, controlabilidad deficiente, erosión acelerada del asiento debido a la alta velocidad local y actuadores más grandes y costosos de lo necesario. Muchos especificadores sobredimensionan "por margen de seguridad" sin simulación de flujo, un riesgo que se aplica igualmente a válvula de bola flotante y Válvula de bola montada sobre muñón diseños.

Cómo evitar: Objetivo: recorrido operativo del 40-70% bajo flujo de diseño normal. Reserve un margen de seguridad en el cálculo de ingeniería en lugar de aumentar arbitrariamente el tamaño del cuerpo de la válvula. Confirmar par de apriete del actuador de la válvula de bola a la presión diferencial de funcionamiento real, no solo a la presión máxima del sistema.

Error 4: Dimensionamiento insuficiente y exceso de velocidad de fluido segura

Una válvula de bola de tamaño insuficiente se convierte en un cuello de botella para el flujo, aumentando la velocidad, la turbulencia, el ruido, la erosión, la cavitación para líquidos y el flujo estrangulado para medios compresibles. Esto daña los asientos, las bolas y los componentes internos, al tiempo que obliga a las bombas o compresores a consumir energía adicional. El riesgo de degradación del asiento es especialmente pronunciado para válvula de bola con asiento metálico estilos utilizados en medios abrasivos de alta velocidad.

Cómo evitar: Aplique los límites de velocidad de la industria para líquidos, gases y vapor. Verifique las condiciones de cavitación y flujo crítico al inicio de la fase de especificación. Si la alta velocidad no se puede eliminar con un diámetro mayor, considere la reducción de presión por etapas o el ajuste anticavitación, particularmente para válvula de bola con asiento metálico trozos escogidos.

Error 5: Tratar el dimensionamiento de gases/vapores de la misma manera que el dimensionamiento de líquidos.

Las fórmulas de dimensionamiento de líquidos no funcionan para fluidos compresibles. El gas, el vapor y el vapor cambian de densidad con la presión, por lo que deben incluirse los factores de flujo crítico y expansión. El uso de métodos Cv para líquidos en servicios de gas produce resultados de dimensionamiento peligrosamente erróneos, lo que distorsionará su... Cálculo del coeficiente de variación (Cv) de la válvula de bola e inflar Caída de presión de la válvula de bola industrial.

Cómo evitarUtilice ecuaciones de dimensionamiento de fluidos compresibles para gas y vapor. Distinga entre regímenes de flujo no estrangulado y estrangulado, y verifique la presión de salida y la relación de presión crítica.

Error 6: Ignorar las dimensiones cara a cara durante el ajuste de reemplazo.

Incluso cuando el NPS y la clase de presión coinciden, las dimensiones inconsistentes cara a cara o extremo a extremo crean problemas de ajuste durante la modernización. Este error común retrasa la puesta en marcha y requiere retrabajo o modificaciones de piezas de carrete para cualquier válvula de bola flotante, Válvula de bola montada sobre muñón o válvula de bola de tubería reemplazo.

Cómo evitarConsulte la norma ASME B16.10 y confirme la longitud entre caras, el tipo de conexión final (con brida, roscada, para soldar a tope) y la norma de la brida antes de solicitar válvulas de bola de repuesto.

Error 7: Olvidar la clase de presión y la reducción de potencia por temperatura.

Seleccionar una válvula basándose únicamente en la clasificación de presión ambiente sin revisar la reducción de clasificación por presión y temperatura es un riesgo para la seguridad. Las clasificaciones ASME B16.34 disminuyen a medida que aumenta la temperatura, y la válvula debe seguir siendo adecuada a la temperatura máxima de funcionamiento, no solo en condiciones frías; esta regla se aplica a las válvulas de asiento blando y válvula de bola con asiento metálico modelos similares.

Cómo evitar: Reduzca la capacidad nominal de la válvula utilizando la tabla de presión-temperatura aplicable y confirme que la capacidad nominal de la válvula cubre el punto de funcionamiento en el peor de los casos.

Error 8: Descuidar la coincidencia del par del actuador con la presión diferencial real.

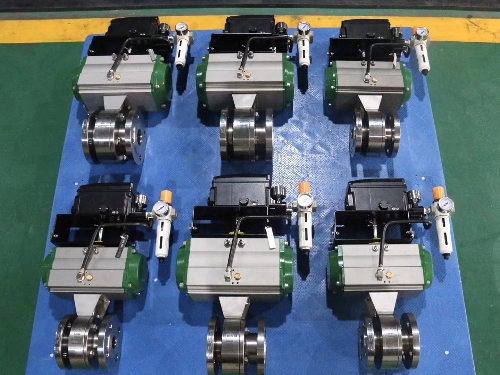

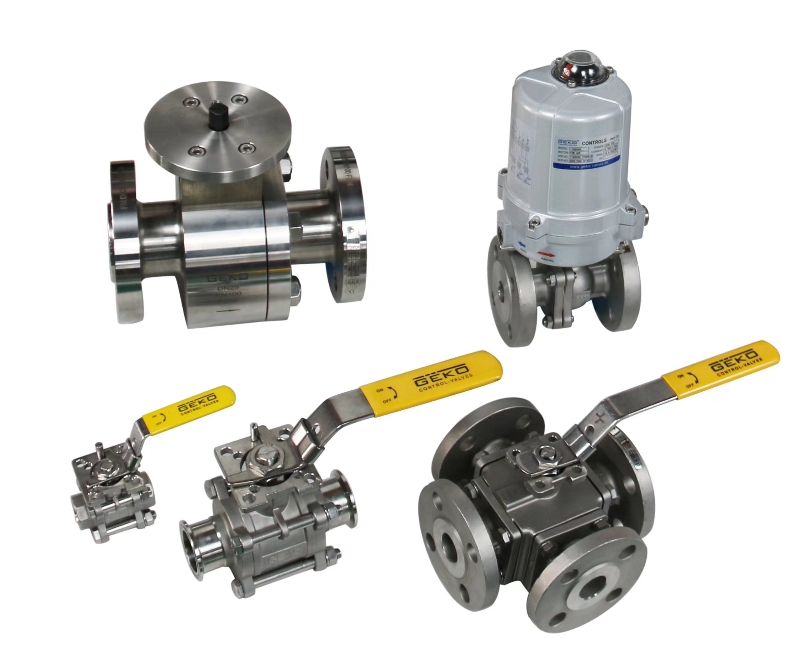

Dimensionar correctamente el cuerpo de la válvula pero subdimensionar el actuador es un error frecuente. El par de arranque depende de la fricción del asiento, la presión y la temperatura del fluido, no solo del tamaño nominal. Inadecuado par de apriete del actuador de la válvula de bola conduce a un funcionamiento lento, a la falta de activación del sistema o a un apagado incompleto.

Cómo evitar: Solicitar curvas de par a presión diferencial de diseño y máxima. Incluir margen de seguridad para arranque en frío, fluidos de alta viscosidad y servicio cíclico. Verificar par de apriete del actuador de la válvula de bola valores de par de salida frente a par de arranque y par de funcionamiento para su Válvula de bola montada sobre muñón o válvula de bola flotante.

Flujo de trabajo probado para el dimensionamiento de válvulas de bola para ingenieros y compradores.

1. Recopile datos completos del proceso: caudal, P1, P2, temperatura, tipo de fluido, densidad, viscosidad, presión de vapor.
2. Defina el objetivo del servicio: aislamiento únicamente o control modulante.
3. Calcular el CV requerido con formal Cálculo del coeficiente de variación (Cv) de la válvula de bola y comprobar la velocidad, el riesgo de cavitación o de flujo estrangulado.
4. Seleccionar válvula de bola de paso total o válvula de bola de puerto reducido y verifique el Cv publicado para ese diámetro exacto.
5. Confirme la clase de presión, el material, la reducción de presión-temperatura y la dimensión entre caras; especifique válvula de bola con asiento metálico si se prevé un servicio a altas temperaturas o erosivo
6. Dimensionar el actuador utilizando la presión diferencial real par de apriete del actuador de la válvula de bola valores
7. Validar con el departamento de ingeniería de aplicaciones del fabricante antes de emitir la solicitud de cotización, especialmente para aplicaciones críticas. válvula de bola de tubería proyectos

Cómo GEKO Valve previene errores de dimensionamiento

El equipo de ingeniería de GEKO Valve revisa los parámetros del proceso por adelantado para evitar los errores más comunes en el dimensionamiento de válvulas de bola. Proporcionamos datos de Cv para válvula de bola de paso total y válvula de bola de puerto reducido, Válvula de bola montada sobre muñón y válvula de bola flotante, verificación de torque, cumplimiento dimensional ASME/API y selección de materiales alineada con la química del fluido y la temperatura, incluyendo robustez válvula de bola con asiento metálico y válvula de bola de tubería opciones. Nuestra revisión de tallas de pre-pedido detecta problemas de tallas grandes/pequeñas, peligros de velocidad y par de apriete del actuador de la válvula de bola Desajustes antes de que comience la fabricación, reduciendo el retrabajo en el sitio y extendiendo la vida útil de la válvula al tiempo que se controlan los elementos no deseados. Caída de presión de la válvula de bola industrial a través de la precisión Cálculo del coeficiente de variación (Cv) de la válvula de bola.

Lista de verificación de tamaño final

• Calcular el Cv a partir de los datos del proceso con la información adecuada. Cálculo del coeficiente de variación (Cv) de la válvula de bola, no usar el tamaño de tubería predeterminado
• Especificar explícitamente válvula de bola de paso total o válvula de bola de puerto reducido
• Verifique las condiciones de cavitación líquida y flujo estrangulado por gas; seleccione válvula de bola con asiento metálico donde sea necesario
• Validar la velocidad segura del fluido para reducir la erosión, el ruido y el exceso Caída de presión de la válvula de bola industrial
• Reduzca la clase de presión a la temperatura máxima de funcionamiento.
• Fósforo par de apriete del actuador de la válvula de bola a la presión diferencial de funcionamiento real
• Confirme la longitud cara a cara y el estándar de conexión final para la modernización de válvula de bola flotante, Válvula de bola montada sobre muñón o válvula de bola de tubería

Al ir más allá de la simple coincidencia del tamaño de las tuberías y adoptar el dimensionamiento de válvulas de bola basado en datos, los equipos de proyecto logran un control de flujo estable, minimizan el desgaste y el ruido, y evitan costosos retrabajos después de la instalación.
