Los sistemas de fluidos industriales y municipales modernos requieren componentes fiables capaces de aislar el flujo y modularlo con precisión. Entre las soluciones de válvulas de cuarto de vuelta, las válvulas de mariposa destacan por su tamaño compacto, su rentabilidad y su probado rendimiento en la regulación del flujo en tuberías de gran diámetro. Si bien muchos usuarios asocian las válvulas de mariposa únicamente con el cierre simple, las válvulas de mariposa correctamente especificadas pueden proporcionar una regulación estable del flujo para líquidos, gases y fluidos de baja abrasión. Este artículo explica con detalle cómo las válvulas de mariposa regulan el flujo, sus características de control, los rangos de operación adecuados, la compatibilidad con el actuador y las limitaciones reales en los sistemas de procesos modernos.

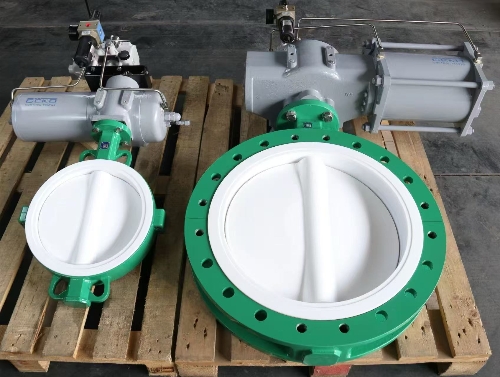

Una válvula de mariposa controla el flujo mediante la rotación de un disco circular dentro del tubo. El disco pivota alrededor de un eje central conectado a un sistema de accionamiento manual, neumático o eléctrico. Cuando el disco se encuentra paralelo al eje del tubo, la válvula se abre completamente para permitir el máximo flujo. A medida que el disco gira hacia la posición cerrada, bloquea parte del paso del flujo, creando una resistencia variable que modula la velocidad del fluido y el caudal volumétrico. Al girar 90 grados, el disco se sitúa perpendicular al flujo para lograr el cierre total.

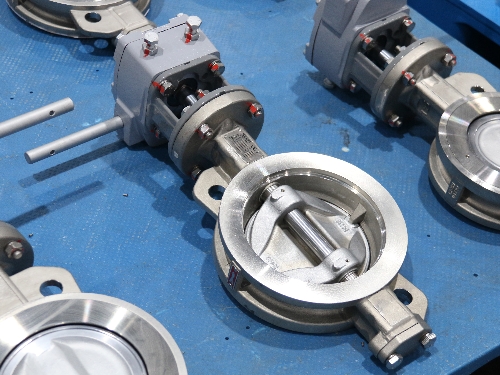

A diferencia de las válvulas de bola, que ofrecen un flujo prácticamente sin obstrucciones en todo su recorrido, el disco de mariposa permanece siempre dentro del conducto de flujo, incluso con la apertura máxima. Esta obstrucción inherente genera una caída de presión, que se convierte en la base física fundamental para la regulación del caudal.
La mayoría de las válvulas de mariposa estándar siguen un característica de flujo de porcentaje igual modificadoLos pequeños ajustes angulares en el rango medio del recorrido producen cambios relativamente grandes en el volumen de flujo. Esto significa que el mejor rendimiento de estrangulamiento generalmente se produce entre el 20 % y el 70 % de apertura del disco. Operar cerca de la posición completamente cerrada o casi completamente abierta reduce la precisión de la regulación: las posiciones casi cerradas conllevan riesgo de cavitación y erosión por alta velocidad; las posiciones casi completamente abiertas producen un cambio mínimo en el flujo incluso con una rotación sustancial del disco.
Para bucles de control exigentes, los discos con perfiles personalizados pueden ajustar las curvas de flujo para que coincidan con los requisitos del proceso lineal, mejorando la estabilidad en aplicaciones de modulación de flujo continuo.

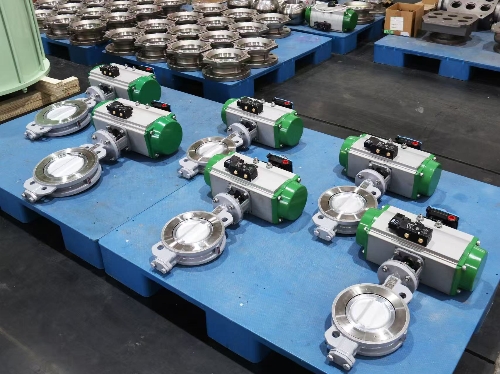

Los buenos resultados en la regulación del caudal dependen no solo del diseño del cuerpo de la válvula, sino también de un sistema de accionamiento compatible:


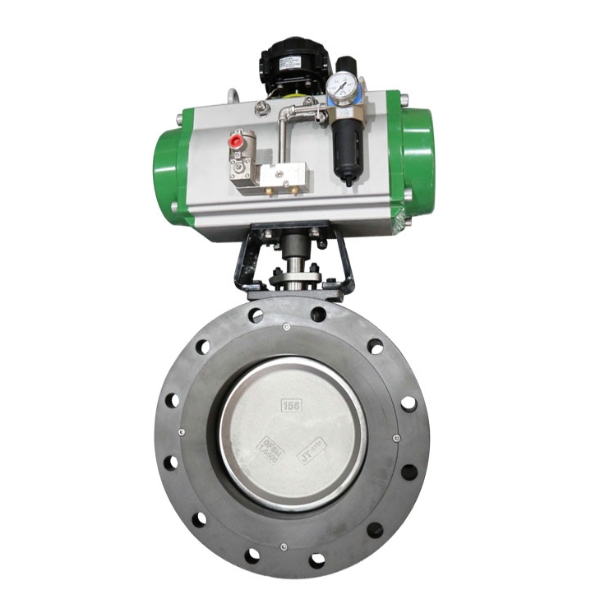

Sin un posicionador específico, incluso las válvulas de mariposa de alta calidad no pueden mantener un flujo estable en el punto de ajuste bajo condiciones de presión variable aguas arriba.

Los ingenieros deben comprender las limitaciones prácticas para evitar fallos prematuros de los componentes:

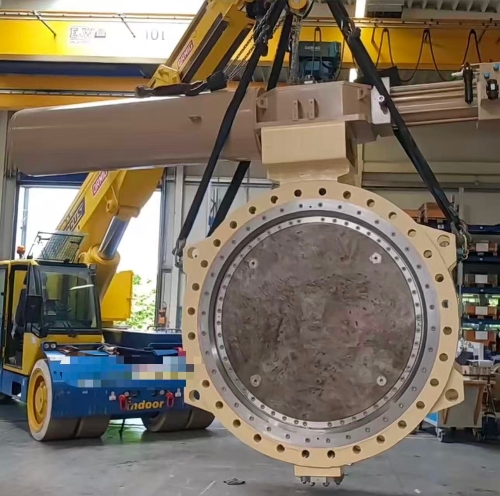

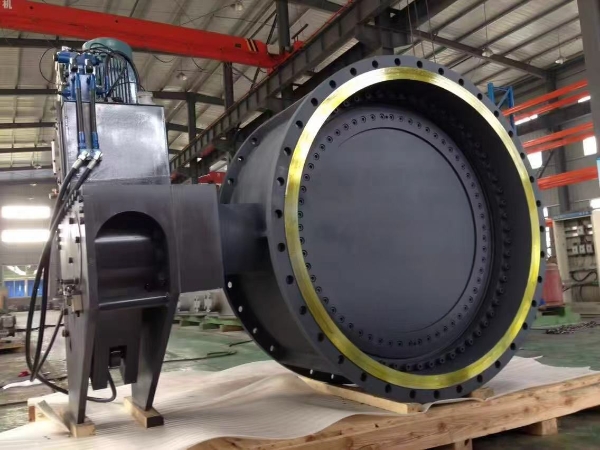

Las válvulas de mariposa se utilizan ampliamente para la regulación del flujo en sistemas de gran tamaño donde predominan las limitaciones de costo y espacio:
Limite la operación de estrangulamiento al rango de apertura del 20 % al 70 %. Especifique actuadores modulantes con retroalimentación de posición para los bucles de control automático. Calcule el par de operación en función de la presión diferencial real, no solo del tamaño nominal de la válvula. Seleccione materiales de asiento adecuados que sean compatibles con la temperatura del proceso y la química del fluido. Si se prevé cavitación severa, considere el uso de un sistema anticavitación o tipos de válvulas alternativos.
Las válvulas de mariposa ofrecen una regulación de caudal eficaz y competitiva en precio para numerosos sistemas industriales y municipales modernos de gran diámetro. Su principio de disco rotatorio permite tanto el aislamiento como la modulación, si bien su rendimiento está condicionado por las características del caudal, la configuración del actuador y las condiciones del proceso. La compatibilidad entre el diseño de la válvula, el hardware de actuación y el rango de funcionamiento garantiza un control de caudal estable y duradero en la instalación de la válvula de mariposa.
