Cómo la geometría de la válvula de mariposa de triple compensación logra cero fugas

Impulsado por la tecnología de válvulas de alto rendimiento de GEKO

Durante mucho tiempo, los ingenieros consideraron las válvulas de mariposa una solución puramente rentable: ligeras, compactas, de estructura sencilla y asequibles. Sin embargo, también tenían una larga reputación de ser poco fiables:

- Limitado a asientos de goma blanda

- Poca resistencia a altas temperaturas y presiones.

- Propenso a fugas después de un funcionamiento prolongado.

En condiciones de servicio exigentes, tradicionalmente el protagonismo lo tenían las voluminosas válvulas de globo.

Esa percepción cambió con la llegada de un verdadero disruptor:

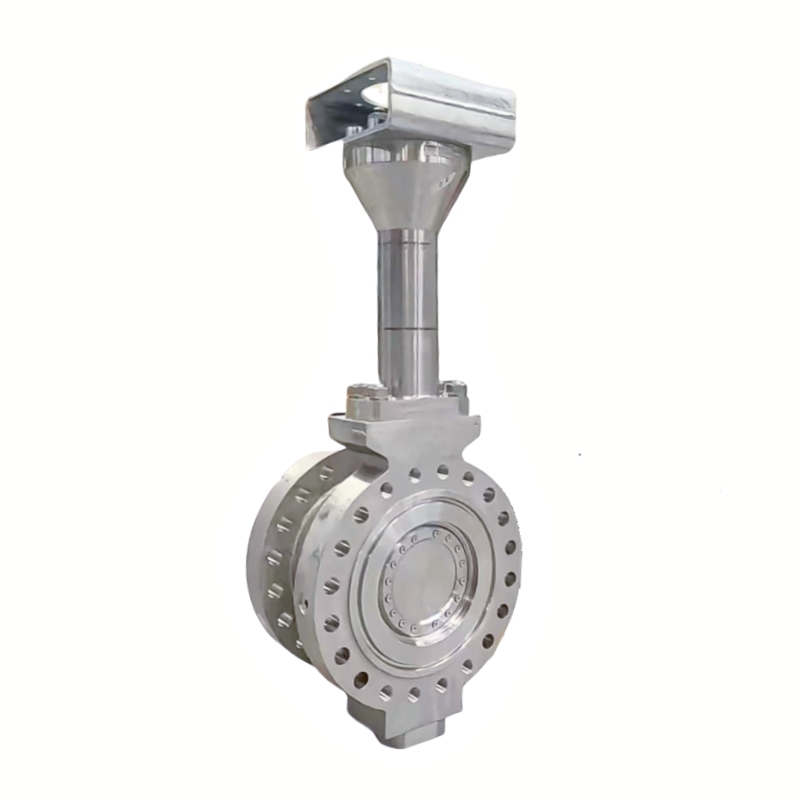

La válvula de mariposa de triple compensación (TOV).

Mediante la aplicación de un elegante principio geométrico, el diseño de triple desplazamiento elimina por completo la fricción entre las superficies metálicas de sellado, lo que hace realidad el sellado metal-metal sin fugas. Esta innovación permitió a las válvulas de mariposa competir con las válvulas de globo en aplicaciones críticas.

Hoy, GEKO te lleva al interior de este avance geométrico para revelarte cómo tres compensaciones crean un milagro de la ingeniería.

1. El talón de Aquiles de las válvulas de mariposa tradicionales: la fricción

Para entender por qué las válvulas de triple excentricidad son revolucionarias, primero debemos examinar por qué los diseños anteriores no alcanzaron sus objetivos.

1.1 Válvulas de mariposa concéntricas (desplazamiento cero)

En los diseños concéntricos, la línea central del eje, el centro del disco y el centro de sellado coinciden.

Problema:

Durante todo el ciclo de apertura y cierre, el disco roza continuamente contra el asiento. Para mantener el sellado, solo se pueden utilizar asientos de goma elástica.

Asientos de goma: No soportan altas temperaturas

Envejecimiento rápido: es la causa principal de fugas y vida útil corta.

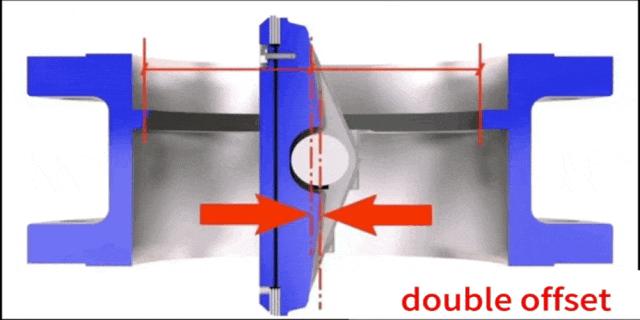

1.2 Válvulas de mariposa de doble compensación

Para reducir la fricción, los ingenieros introdujeron dos compensaciones:

Desplazamiento 1:Desplazamiento del eje desde el centro de la superficie de sellado

Desplazamiento 2:Desplazamiento del eje desde la línea central de la tubería

Resultado:

Estos desplazamientos crean un mecanismo similar al de una leva, lo que permite que el disco se desenganche rápidamente del asiento durante el movimiento de apertura inicial. Esto reduce significativamente la fricción y permite el uso de asientos de PTFE más duros con mejores valores de presión y temperatura.

Pero todavía hay un problema:

En el momento del cierre final, las superficies metálicas aún se deslizan entre sí. Si se intenta sellar metal con metal, puede producirse un desgaste intenso, lo que puede provocar atascos o fugas.

2. La geometría detrás del avance: comprender el triple desplazamiento

Para eliminar por completo la fricción del metal, los ingenieros introdujeron el tercer desplazamiento (y el más crítico).

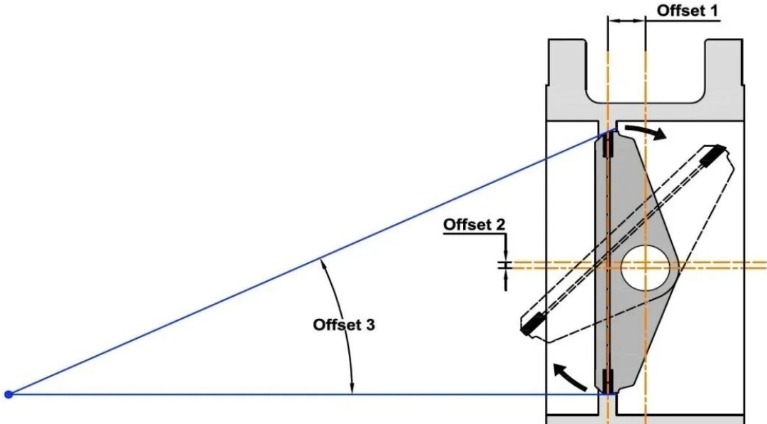

Diagrama del principio geométrico de la válvula de mariposa de triple excentricidad (núcleo)

Desplazamiento 1: Desplazamiento del eje respecto del plano de sellado

El eje no pasa por el centro de la superficie de sellado sino que se posiciona detrás de ella.

Desplazamiento 2: Desplazamiento del eje desde la línea central de la tubería

El eje también está desplazado verticalmente respecto de la línea central de la tubería.

Función de los dos primeros desplazamientos:

Generan el efecto leva, permitiendo una rápida separación entre disco y asiento durante la apertura.

Desplazamiento 3: El desplazamiento del ángulo del cono (La innovación clave)

Esta es la característica más compleja y más poderosa.

En una válvula de triple excentricidad, la superficie de sellado no es cilíndrica, sino que forma parte de un cono inclinado.

El eje del cono está en ángulo con respecto a la línea central de la tubería. (Desplazamiento del ángulo del cono)

Analogía visual:

Imagínese cortar un trozo de jamón en forma de cono en ángulo: el borde de esa rebanada representa la superficie de sellado de la válvula.

Esta geometría asegura que el sellado se produzca sin deslizamiento, sólo durante el momento de cierre final.

3. El momento de la verdad: Sellado de par sin fricción

Cuando los tres desplazamientos trabajan juntos, el resultado es extraordinario:

La fricción mecánica se elimina completamente durante el funcionamiento.

En un diseño de triple desplazamiento, el anillo de sellado en el disco y el asiento de la válvula solo hacen contacto instantáneo en línea o punto cuando está completamente cerrado.

De 1° a 90°, permanecen completamente separados, formando un verdadero “Zona sin fricción.”

Qué significa esto:

Sin fricción → Sin desgaste

Sin desgaste → Vida útil ultralarga

Permite un verdadero sellado con asiento metálico.

Del sellado de posición al sellado de torque

Válvulas tradicionales (sellado de posición):

El sellado se basa en la compresión de materiales blandos como el caucho. Un cierre más hermético conlleva un mayor desgaste.

Válvulas de triple compensación (sellado de torque):

El sellado se logra mediante un torque rotacional aplicado por el actuador, presionando firmemente un anillo de sellado de metal resistente contra el asiento cónico inclinado.

Cuanto mayor sea el par, más hermético será el sello.

Así es como las válvulas de mariposa de triple excentricidad GEKO consiguen:

Sellado duro de metal con metal

Cero fugas (ANSI/FCI 70-2 Clase VI)

Durabilidad excepcional en condiciones extremas

4. Dónde triunfan las válvulas de mariposa de triple excentricidad

Gracias a esta geometría avanzada, las válvulas de mariposa de triple excentricidad se han expandido rápidamente a aplicaciones de alta gama, reemplazando válvulas de globo y válvulas de bola en muchos servicios críticos, incluidos:

Vapor a alta temperatura

Sistemas de petróleo y gas de alta presión

Plataformas offshore y FPSO

Instalaciones de GNL y petroquímicas

Con las soluciones de válvulas de mariposa de alto rendimiento de GEKO, los ingenieros obtienen un diseño compacto, menor torque, mayor vida útil y confiabilidad de sellado inigualable.

5. Limitaciones reconocidas (una perspectiva objetiva de ingeniería)

Si bien las válvulas de mariposa de triple excentricidad tienen capacidad de estrangulamiento, sus limitaciones deben reconocerse claramente.

Debido a su factor de recuperación de presión inherentemente alto y su alta ganancia en posiciones de apertura bajas, las válvulas de mariposa de triple excentricidad no son ideales para aplicaciones de control fino bajo alta presión diferencial.

En escenarios de control tan exigentes, las válvulas de globo guiadas por jaula siguen teniendo una ventaja decisiva y siguen siendo difíciles de reemplazar.

Válvulas GEKO: Ingeniería de precisión para un rendimiento sin fugas.
