Nuevo envío: válvulas de bola montadas sobre muñón GEKO API 6D

GEKO Valves ha suministrado con éxito una serie de Válvulas de bola y válvulas de retención montadas sobre muñón API 6DPara aplicaciones de tuberías y procesos de alta presión. Este envío incluye válvulas de múltiples tamaños y configuraciones, todas diseñadas y fabricadas en estricta conformidad con las normas internacionales, lo que garantiza... confiabilidad, seguridad y rendimiento a largo plazoen servicios críticos.

Este artículo resume la Características técnicas clave, materiales y estándaresde las válvulas entregadas, proporcionando una referencia clara para ingenieros, contratistas de EPC y usuarios finales.

Válvulas de bola montadas sobre muñón API 6D (clase 600)

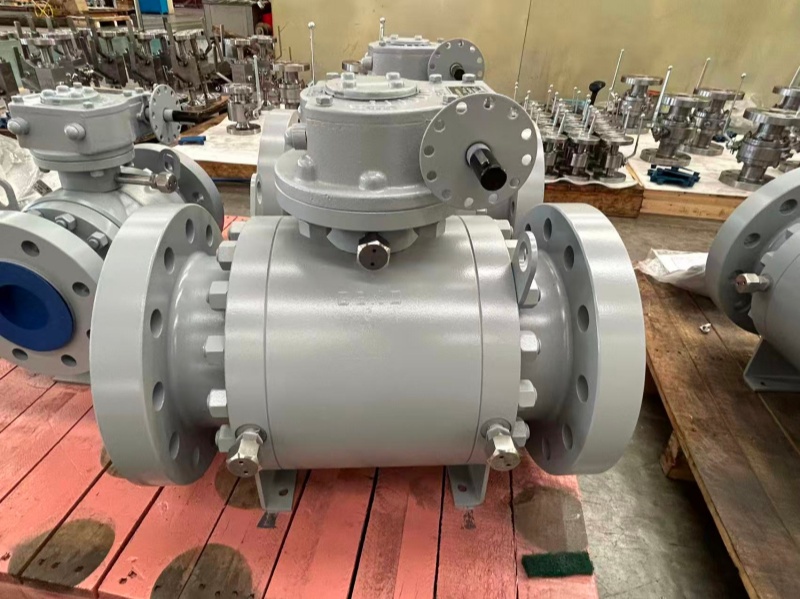

Válvula de bola de 4” montada sobre muñón – Paso total, clase 600

El Válvula de bola montada sobre muñón API 6D de 4 pulgadasEstá diseñado para tareas de aislamiento de alta presión en tuberías de transmisión de petróleo y gas.

Características técnicas clave:

Tamaño: 4”

Aburrir: Calibre completo

Diseño: Válvula de bola montada en muñón

Construcción: Entrada lateral de tres o dos piezas

Tecnología:

Doble bloqueo y purga (DBB)

Pelota individual con doble aislamiento / Asientos dobles

Válvula de retención interna para sistema de sellado

Inyección de sellador secundarioen los tapones del vástago y del asiento

Conexiones de ventilación y drenajesegún API 6D

Diseño a prueba de fuegode acuerdo con API 6FA / API 607

Dispositivo antiestáticoy Vástago anti-explosión

Operación: Caja de cambios con dispositivo de bloqueo

Estándares y calificaciones:

Estándar de diseño: API 6D

Clase de presión: Clase 600 de ASME

Conexiones finales: RF con bridas – ASME B16.5

Cara a cara: API 6D

Materiales:

Cuerpo: ASTM A105N

Pelota: Acero inoxidable dúplex ASTM A182 F51

Vástago/Muñón: Dúplex F51

Asiento: Carburo de tungsteno de cara dura

Primavera: Inconel X750

Empaquetadura de casquillos: Grafito

Juntas tóricas: Vitón

Atornillado: ASTM A193 B7 / A194 2H

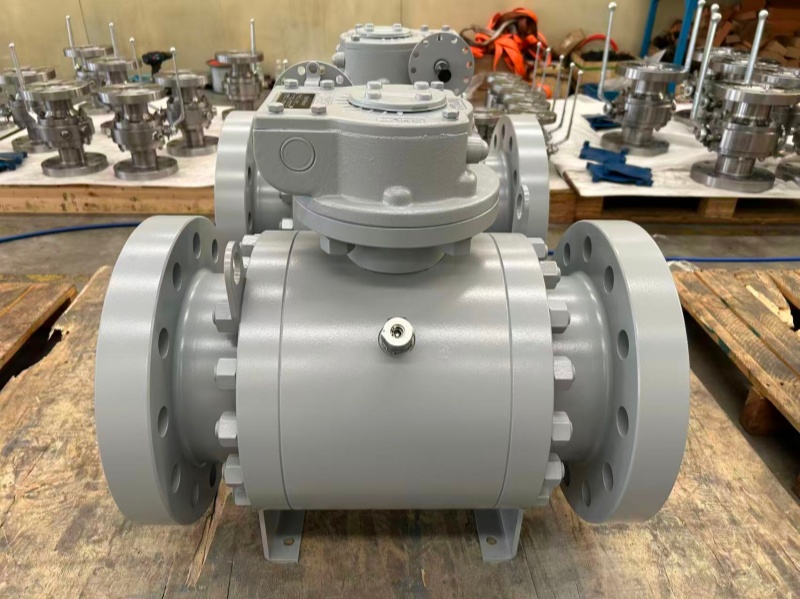

Válvula de bola de 6” con montaje en muñón, paso total, clase 600

El Válvula de bola montada sobre muñón API 6D de 6 pulgadasComparte la misma filosofía de diseño de alta integridad y es adecuado para aplicaciones de tuberías de gran diámetro.

Especificaciones principales:

Tamaño: 6”

Clasificación de presión: 600 libras

Aburrir: Calibre completo

Conexiones finales: RF x RF, ASME B16.5

Construcción: Entrada lateral de tres o dos piezas

DBB con bola simple (asientos dobles)

Válvula de retención interna

Sistema de inyección de sellador secundario

Conexiones de ventilación y drenaje

Caja fuerte contra incendios: API 6FA / API 607

Vástago antiestático y antiexplosión

Operación: Caja de cambios con dispositivo de bloqueo

Materiales:

Cuerpo: ASTM A105N

Pelota: Dúplex ASTM A182 F51

Vástago/Muñón: Dúplex F51

Asiento: Carburo de tungsteno de cara dura

Primavera: Inconel X750

Embalaje: Grafito

Juntas tóricas: Vitón

Atornillado: ASTM A193 B7 / A194 2H

Válvula de bola de alta presión de 1” – 800 LB

GEKO también entregó un válvula de bola de alta presión de 1 pulgada, diseñado para instalaciones compactas que requieren sellado de alta integridad.

Aspectos técnicos destacados:

Tamaño: 1”

Clasificación de presión: 800 libras

Aburrir: Calibre completo

Conexión: Boquilla larga, SW x FNPT

Material del cuerpo: Acero carbono

Recortar: Acero inoxidable dúplex

Sellos: Vitón A

Ubicación de enchufes, ventilación y drenajesegún API 6D

Asientos reemplazables

Sistema de inyección de sellador de asiento y vástago
(con válvula de retención interna cuando corresponda)

Caja fuerte contra incendios: API 6FA / API 607

Dispositivo antiestático y vástago antiexplosión

Atornillado: ASTM A193 B7

Listo para Instalación del dispositivo de bloqueo

Válvula de retención tipo wafer API 594 – Clase 600

Además de válvulas de bola, GEKO suministró Válvulas de retención tipo wafer API 594para una prevención confiable del reflujo.

Presupuesto:

Tipo: Válvula de retención tipo wafer

Clasificación de presión: Clase 600 de ASME

Instalación: Entre bridas de cara elevada

Estándar de diseño: API 594

Materiales:

Cuerpo: ASTM A216 WCB

Platos: Dúplex ASTM A182 F51

Recortar: Dúplex ASTM A182 F51

Asiento: Metal con metal

Pasadores/Retenedores: Dúplex F51

Primavera: Inconel X750
