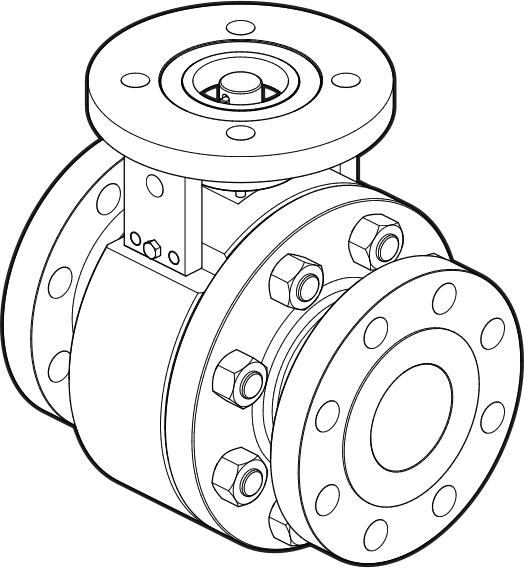

VÁLVULA DE BOLA PARA SERVICIO SEVERO

INTRODUCCIÓN

La válvula de bola de servicio severo con asiento metálico de la serie está diseñada de acuerdo con las normas ASME B16.34 y ASME. Esta válvula de bola flotante cuenta con asientos metálicos. Para un rendimiento óptimo, es importante instalarla en la tubería según lo previsto. Si tiene alguna pregunta,

Póngase en contacto con nosotros. info@geko-union.com

La serie se puede configurar para unidireccional o

Flujo bidireccional. La dirección de flujo preferida y el lado de alta presión están indicados en la válvula. Debe prestarse la debida atención para garantizar que la válvula se instale de acuerdo con la dirección de flujo preferida y el lado de alta presión designado.

La dirección de flujo preferida se indica en la placa de características o en la válvula.

La válvula de bola para servicio severo está diseñada para manejar sólidos en suspensión y las condiciones abrasivas/erosivas asociadas a dichas aplicaciones. Dependiendo de la aplicación específica, la M1 puede estar equipada con un puerto de purga y/o

Los puertos de lavado se utilizan para eliminar partículas de la cavidad corporal, prevenir la acumulación de incrustaciones o eliminar el material acumulado. Consulte

El acabado de su producto específico para el asiento correspondiente.

El diseño y la presencia de dichos puertos, junto con un correcto ajuste y mantenimiento, prolongan considerablemente la vida útil de la válvula en estos entornos adversos.

Condiciones especiales para un uso seguro

Los siguientes factores deben considerarse cuidadosamente para

Asegúrese de que la válvula sea compatible con la atmósfera en la que se utiliza. El diseñador del sistema o el usuario final deben evaluar formalmente cada válvula de bola para servicio severo y documentarla cuidadosamente.

el razonamiento detrás de las medidas específicas adoptadas para garantizar

Cumplimiento continuo durante toda la vida útil de la válvula de bola para servicio severo.

Consideraciones materiales

El titanio no debe utilizarse en aplicaciones mineras del Grupo I ni en equipos del Grupo II Categoría 1, debido al riesgo de ignición por chispas producidas por impactos mecánicos. Consulte con un especialista.

Fábrica para detalles sobre las limitaciones de materiales

Consideraciones sobre la temperatura

Las válvulas de bola de la serie para servicio severo están diseñadas de acuerdo con

con clasificaciones de presión/temperatura ASME B16.34 y son

apto para temperaturas de funcionamiento de hasta 593 °C (1100 °F),

dependiendo de los materiales de construcción. Se ofrecen diseños personalizados bajo pedido y las clasificaciones de presión y temperatura se indicarán en la etiqueta de la válvula. El fluido de servicio debe ser

Considerado al evaluar las clasificaciones de presión y temperatura.

El diseñador del sistema es responsable de garantizar la temperatura máxima, ya sea dentro del cuerpo de la válvula o en el exterior.

La superficie permanecerá muy por debajo de la temperatura de ignición de la atmósfera. Es posible que se requieran dispositivos de protección adicionales.

para garantizar un margen de seguridad térmica suficiente, incluyendo, entre otros: dispositivos de apagado térmico y dispositivos de refrigeración.

Para temperaturas de funcionamiento superiores a 200 °C (392 °F), Bray recomienda el aislamiento térmico del cuerpo de la válvula.

Consideraciones sobre la electricidad estática

Cuando el medio de proceso sea un material líquido o semisólido con una resistencia superficial superior a 1 G-ohm, se deberán tomar precauciones especiales.

Se deben tomar medidas para garantizar que el proceso no genere

descarga electrostática. Esto puede lograrse asegurando que el caudal del fluido de proceso se mantenga por debajo de 1 m/s o proporcionando suficientes puntos de descarga a lo largo del recorrido del proceso para eliminarla.

Acumulación electrostática.

Puede ser necesario un correcto acoplamiento a tierra mediante el uso de correas de conexión a tierra u otros medios.

Consideraciones sobre corrientes eléctricas parásitas

Cuando se utilice una válvula de bola para servicio severo cerca de fuentes de alta corriente o radiación magnética, se debe realizar una conexión a tierra segura para evitar la ignición por inducción.

corrientes o un aumento de temperatura debido a estas corrientes.

Sólidos arrastrados y medios de proceso

Se debe prestar especial atención a la filtración del medio de proceso si existe algún riesgo para el proceso.

El medio debe contener partículas sólidas. Se recomienda filtrar el medio de proceso para permitir el paso de partículas de no más de 1,0 mm de diámetro a través del conjunto de la válvula donde haya

Existe una alta probabilidad de partículas sólidas. Partículas de mayor tamaño

Los tamaños pueden considerarse apropiados en función de la posibilidad

de partículas dentro del medio de proceso y el área

Clasificación. La decisión relativa a los niveles y límites de filtración.

Debe estar bien documentado por el diseñador del sistema y/o el usuario final para garantizar el cumplimiento continuo durante toda la vida útil del sistema.

válvula.

USO SIN RIESGOS

Este dispositivo salió de fábrica en condiciones óptimas para su uso seguro.

Instalado y operado de forma segura. El usuario debe observar las notas y advertencias de este documento para mantener esta condición segura y garantizar el funcionamiento seguro del dispositivo.

Tome todas las precauciones necesarias para evitar daños en la válvula.

Debido a un manejo brusco, impactos o almacenamiento inadecuado. No utilice compuestos abrasivos para limpiar la válvula ni raspe las superficies metálicas con ningún objeto.

Los sistemas de control en los que se instala la válvula deben tener

Medidas de seguridad adecuadas —para prevenir lesiones al personal o daños al equipo— en caso de que se produzca un fallo en los componentes del sistema.

Los límites superiores de presión y temperatura permitidos

(dependiendo de los materiales de construcción de las válvulas) debe ser

Observados. Estos límites se muestran en la etiqueta de identificación de la válvula.

La válvula no debe accionarse hasta que se hayan cumplido los siguientes requisitos:

Declaración sobre las Directivas de la UE

> Manual de IOM (incluido con el producto).
