Suministro de válvulas de bola resistentes a la corrosión para entornos químicos agresivos

Las plantas de procesamiento químico, las instalaciones desalinizadoras, las plataformas marinas, las estaciones de tratamiento de aguas residuales y las fábricas de procesamiento de minerales operan con medios agresivos ácidos, alcalinos, ricos en cloruros, oxidantes y salmueras. Las válvulas de bola de acero al carbono común o de acero inoxidable 304 estándar sufren corrosión por picaduras, corrosión intergranular, agrietamiento por corrosión bajo tensión y un rápido adelgazamiento de la pared en un ciclo de vida corto, lo que provoca fugas de fluidos, paradas de tuberías e incluso riesgos para la seguridad. Por lo tanto, la adquisición de válvulas de bola profesionales resistentes a la corrosión, diseñadas específicamente para condiciones de trabajo químicas extremas, se convierte en una tarea fundamental de compras para los ingenieros de procesos y los responsables de compras de proyectos.

Las válvulas de bola resistentes a la corrosión también se conocen con diversos nombres en los mercados internacionales: válvulas de bola resistentes a productos químicos, válvulas de bola anticorrosión, válvulas de bola para fluidos agresivos, válvulas de bola resistentes a ácidos y álcalis, y válvulas de bola resistentes a cloruros. Esta guía clasifica sistemáticamente los grados de aleación del cuerpo, los materiales de los componentes internos, las configuraciones de sellado, los diseños estructurales y las normas de cumplimiento que debe verificar durante su consulta, lo que le ayudará a obtener soluciones de válvulas anticorrosión duraderas y rentables.

1. Materiales de carrocería resistentes a la corrosión del núcleo para servicio con productos químicos agresivos

El cuerpo de la válvula es la principal barrera de presión contra fluidos corrosivos. Los distintos materiales de aleación presentan resistencias muy diferentes a ácidos, álcalis, agua salada y disolventes químicos. A continuación se muestran los grados más comunes con sus designaciones alternativas y los medios aplicables:

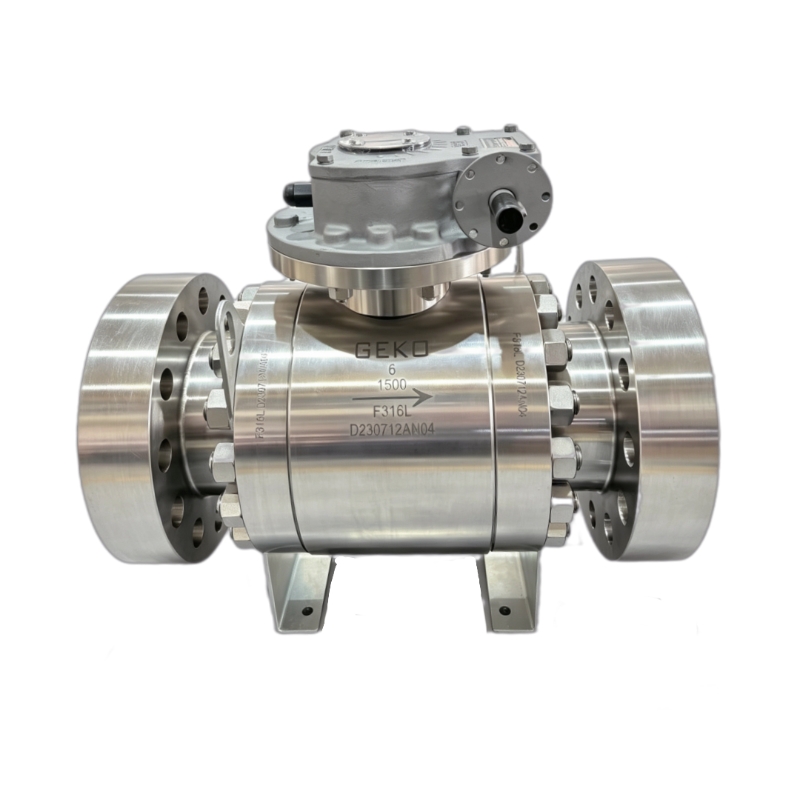

1.1 Válvula de bola de acero inoxidable austenítico 316 / 316L

Nombres comunes: Válvula de bola A182 F316, válvula de bola de acero inoxidable con aleación de molibdeno. El componente de molibdeno mejora notablemente la resistencia a los iones cloruro, el ácido sulfúrico diluido, el ácido fosfórico y la niebla salina. La versión 316L de bajo contenido de carbono evita la corrosión intergranular tras la soldadura y se utiliza ampliamente en líneas de dosificación de productos químicos, aguas residuales y disolventes orgánicos ligeramente corrosivos. Es la opción anticorrosión básica para entornos químicos de nivel medio.

1.2 Válvula de bola de acero inoxidable dúplex 2205

Válvula de bola de acero dúplex UNS S32205, válvula de bola de acero inoxidable bifásica. Combina alta resistencia mecánica con una excelente resistencia a la corrosión por cloruros, resistiendo eficazmente la salmuera, el agua salobre, el agua de mar y soluciones ácido-alcalinas moderadas. Supera al acero inoxidable 316 en resistencia a la corrosión por picaduras y al agrietamiento por tensión, siendo la opción estándar para plantas desalinizadoras y químicas costeras.

1.3 2507 Válvula de bola de acero inoxidable superdúplex

Válvula de bola superdúplex UNS S32750. Con mayor contenido de cromo, molibdeno y nitrógeno que el acero dúplex 2205, es apta para salmuera concentrada, agua de mar a alta temperatura y aguas residuales químicas altamente contaminadas. Se utiliza en ingeniería marina en alta mar y en tuberías de procesos con alto contenido de sal.

1.4 Válvulas de bola de aleación de níquel de alto contenido (superaleaciones)

• Válvula de bola Hastelloy C276Resiste ácidos oxidantes fuertes, gas cloro, hipoclorito y mezclas químicas corrosivas; ideal para las industrias de pesticidas, cloro-álcali y productos químicos finos.
• Válvula de bola Inconel 625Excelente resistencia a medios corrosivos de alta temperatura y a la fatiga térmica, aplicada en tuberías de exportación de reactores químicos de alta temperatura.
• Válvula de bola Monel 400Resistencia superior al ácido fluorhídrico, soluciones alcalinas y agua de mar; material exclusivo para sistemas de procesamiento de ácido fluorhídrico.

1.5 Válvulas de bola revestidas resistentes a la corrosión (alternativa rentable)

Para fluidos altamente corrosivos como el ácido clorhídrico concentrado, el ácido fluorhídrico y los oxidantes fuertes, los materiales de aleación resultan demasiado costosos. Las válvulas de bola revestidas utilizan una carcasa exterior de acero al carbono o acero fundido con un revestimiento interno completo como capa anticorrosión.

• Válvula de bola con revestimiento de PTFE (válvula de bola con revestimiento de teflón)
• Válvula de bola revestida de PFA, válvula de bola revestida de FEP, válvula de bola revestida de caucho

El revestimiento aísla completamente el sustrato metálico del fluido corrosivo, logrando una inercia química total y reduciendo significativamente el presupuesto de adquisición para oleoductos químicos de gran diámetro.

2. Acabado anticorrosión y material de sellado a juego

Incluso con cuerpos de aleación de alta calidad, el uso de materiales inadecuados para las bolas y los asientos provocará fallos prematuros en entornos químicos agresivos. Los componentes internos de ajuste y sellado deben ser químicamente compatibles con el fluido.

• Válvula de bola con asiento revestido de PTFE/RPTFEInercia química universal frente a la mayoría de ácidos, álcalis y disolventes orgánicos; cierre hermético a temperatura ambiente y moderada.
• Válvula de bola con asiento de PEEK resistente a la corrosiónCombina resistencia química con resistencia al desgaste, siendo adecuada para medios corrosivos que contienen partículas sólidas y precipitados cristalinos.
• Válvula de bola de aleación con asiento metálico y revestimiento duro STL Stellite: Soldadura de recubrimiento STL6 / STL12 en la superficie de la bola y el asiento, para vapor corrosivo de alta temperatura, lodos químicos abrasivos y fluidos peligrosos inflamables que requieren cumplimiento de las normas de seguridad contra incendios.
• Núcleo de bolas con embellecedor de aleación: Bola y vástago forjados con el mismo grado que el cuerpo de la válvula (Duplex 2205, Hastelloy C276, Monel 400) para eliminar la corrosión galvánica causada por el contacto de metales diferentes.

3. Características de diseño estructural optimizadas para tuberías químicamente corrosivas

3.1 Selección del tipo de orificio

• Válvula de bola resistente a la corrosión de paso total/puerto completo: minimiza la caída de presión, evita la acumulación de sedimentos y la formación de incrustaciones dentro del canal, ideal para fluidos químicos viscosos, cristalizables y que contienen sólidos.
• Válvula de bola anticorrosión de paso reducido/puerto restringido: tamaño compacto para líneas de muestreo de pequeño diámetro, tuberías de derivación de instrumentación y puntos de dosificación de productos químicos de bajo caudal.

3.2 Estructura de división del cuerpo

• Válvula de bola de tres piezas resistente a la corrosión: Fácil de desmontar para la inspección del revestimiento interno, el reemplazo del asiento y la limpieza de la tubería, conveniente para el mantenimiento regular de los equipos de procesos químicos.
• Válvula de bola de aleación integrada de dos piezas: Estructura rígida, menos puntos de fuga para sistemas de reacción química de circuito cerrado de alta presión.

3.3 Formas de conexión final

Válvula de bola RF con brida resistente a la corrosión, válvula de bola de aleación BW con soldadura a tope, válvula de bola revestida SW con soldadura de encaje, válvula de bola sanitaria anticorrosión Tri-Clamp para aditivos corrosivos de grado farmacéutico y alimentario.

3.4 Configuraciones auxiliares de seguridad para productos químicos peligrosos

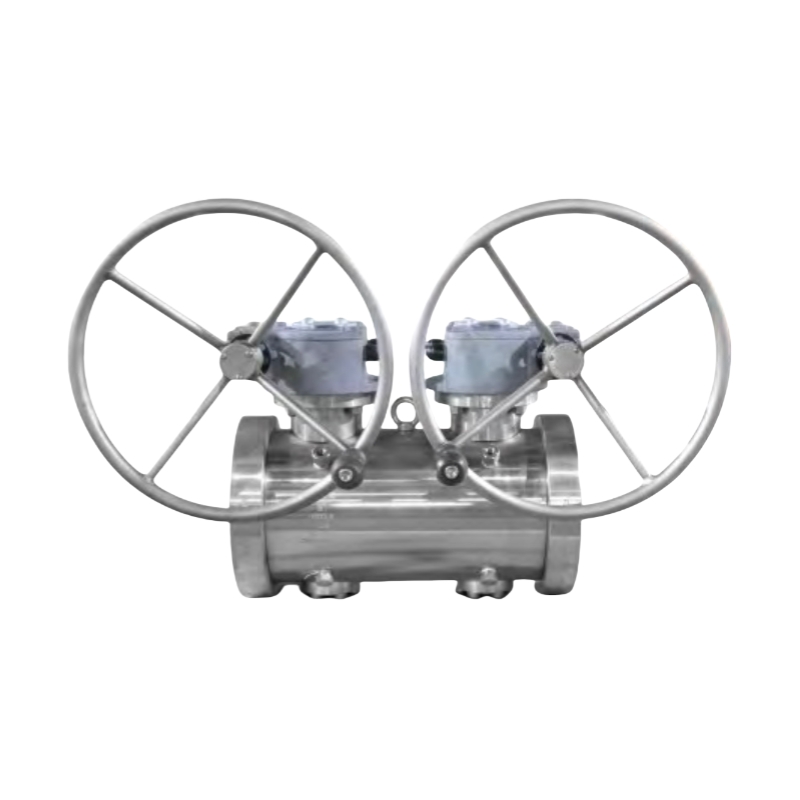

- Estructura del vástago a prueba de explosiones - Dispositivo antiestático para vapores químicos inflamables y explosivos - Dispositivo de bloqueo para evitar un funcionamiento incorrecto - Función de doble bloqueo y purga (DBB) para el aislamiento de medios tóxicos - Diseño ignífugo conforme a la norma API 607

4. Certificaciones críticas requeridas para proyectos en la industria química

Al buscar proveedores para plantas químicas globales, verifique estos documentos obligatorios para superar la inspección de terceros: 1. Informe de prueba de materiales (MTR) con trazabilidad del número de colada para cuerpos de aleación y superaleación. 2. Certificación API 6D para líneas de transmisión de alta resistencia para la industria petroquímica y química. 3. Certificación del módulo CE PED para la autorización de importación en el mercado de la UE. 4. Certificado de prueba de seguridad contra incendios API 607. 5. Informe de ensayos no destructivos (END) para piezas de fundición y forja de válvulas de aleación.

5. Errores comunes y costosos en la búsqueda de proveedores que se deben evitar.

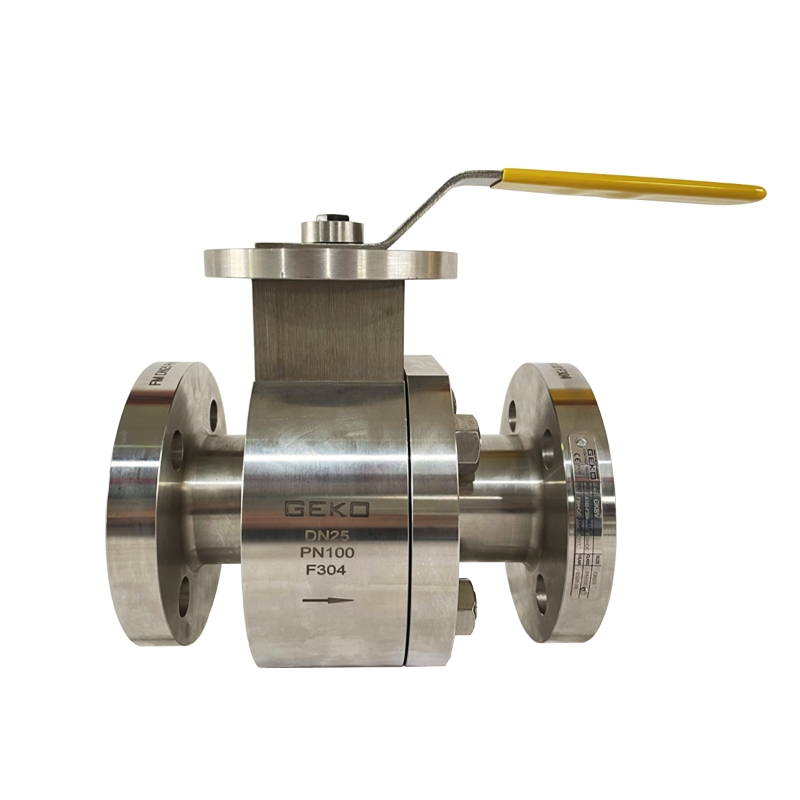

1. Especifique la válvula de bola de acero inoxidable SS304 para agua de mar y medios ricos en cloruros, ya que esto provoca una rápida corrosión por picaduras.
2. El uso de asientos de PTFE comunes para productos químicos altamente oxidantes a altas temperaturas provoca la descomposición del revestimiento y fugas del medio.
3. Seleccionar materiales de bola y vástago de metal diferentes, lo que desencadena corrosión galvánica dentro de la cavidad de la válvula.
4. Elija un diseño de diámetro reducido para fluidos químicos propensos a la cristalización, ya que esto puede provocar obstrucciones en la tubería y sobrepresión en el sistema.
5. Omitir los certificados de materiales MTR y los documentos de seguridad contra incendios puede provocar la no aceptación del proyecto y el despacho de aduanas de exportación.

Conclusión

La selección de válvulas de bola resistentes a la corrosión para entornos químicos agresivos se basa en una clasificación precisa de los materiales: acero inoxidable 316L para corrosión leve, acero dúplex 2205/2507 para servicio en cloruros y agua de mar, superaleaciones Hastelloy, Inconel y Monel para medios corrosivos ultrarresistentes, además de válvulas de bola revestidas de PTFE/PFA como alternativa económica de gran calibre. Combinadas con un acabado anticorrosión adecuado, materiales de sellado compatibles con productos químicos, una estructura antiobstrucción de paso total y certificaciones industriales completas, estas especificaciones maximizan la vida útil de la válvula y eliminan las paradas no planificadas en sistemas de procesos químicos agresivos.

GEKO Valve fabrica una gama completa de válvulas de bola resistentes a la corrosión, que incluye versiones de acero dúplex, superaleación y revestidas de PTFE, con tamaño de orificio, configuración de sellado, conjunto de actuador y accesorios de seguridad personalizables para atender a clientes industriales de los sectores químico, desalinizador, marítimo, de tratamiento de aguas residuales y farmacéutico en todo el mundo.
