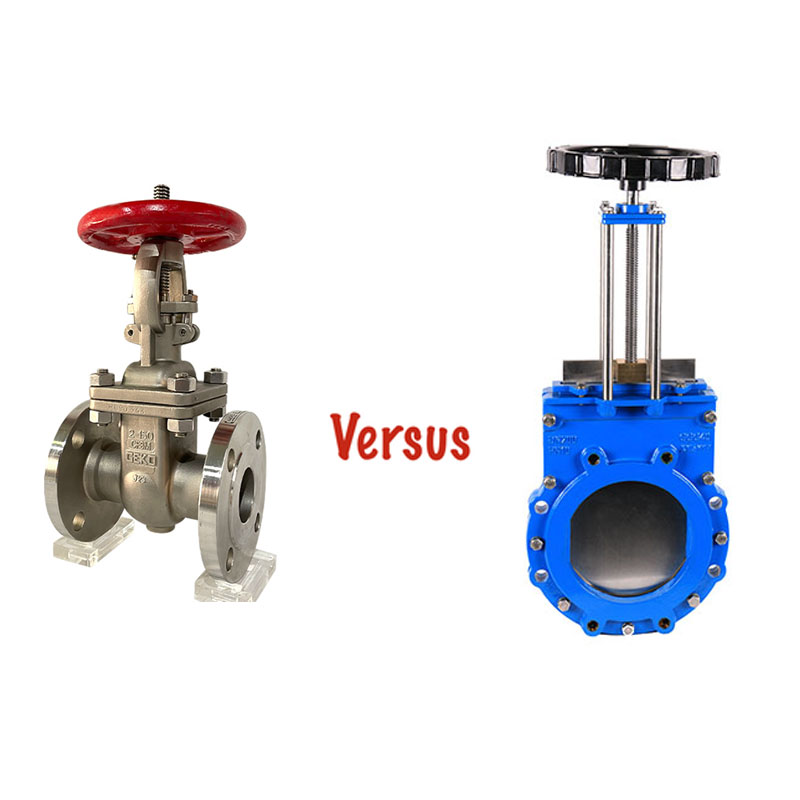

Diferencia entre válvula de guillotina y válvula de compuerta

Existen muchos tipos de válvulas de compuerta, y la válvula de compuerta de cuchilla es uno de ellos, también llamada válvula de compuerta tipo cuchilla. Según su estructura, las válvulas de compuerta se dividen en válvulas de compuerta planas y válvulas de compuerta de cuchilla. Según los diferentes métodos de conexión, la válvula de compuerta de cuchilla se clasifica en tipo brida, tipo orejeta y tipo wafer.

En comparación con una válvula de compuerta convencional, la válvula de compuerta de cuchilla tiene una estructura simple. Es de tamaño reducido, de fácil operación y de sencilla instalación. Resulta más adecuada para fluidos de alta consistencia y con partículas sólidas. Como su nombre indica, la válvula de compuerta de cuchilla se basa principalmente en una compuerta con forma de cuchilla para cortar el flujo del fluido. La compuerta cuenta con dos superficies de sellado que forman una cuña. Puede fabricarse como una compuerta rígida integral o como una compuerta elástica, la cual permite una mínima deformación y mejora el sellado. En resumen, la válvula de compuerta de cuchilla presenta principalmente las siguientes ventajas con respecto a las válvulas de compuerta convencionales:

1. La junta en forma de U tiene un buen efecto de sellado.

2. Su diseño de diámetro completo garantiza una gran capacidad de paso de fluidos. Asimismo, incluso con fluidos sucios, facilita la instalación, el desmontaje y el mantenimiento, y la posibilidad de reemplazar la junta sin desmontar la válvula simplifica aún más el mantenimiento.

3. La compuerta con función de cuchilla tiene un buen efecto de ruptura, puede cortar eficazmente todo tipo de impurezas en el medio y resuelve el fenómeno de fuga después de la ruptura de la compuerta en medios que contienen bloques, partículas y fibras.

4. La estructura ultracorta de la válvula de compuerta de cuchilla, su pequeño tamaño, su baja resistencia al flujo, su peso ligero, el ahorro de material y su reducido espacio efectivo ocupado permiten una óptima concepción.

Aunque el precio de válvula de compuerta de cuchilla con bonete Su rendimiento es superior al de una válvula de compuerta ordinaria, y su buen desempeño ha sido generalmente reconocido por el mercado.

Ámbito de aplicación de la válvula de guillotina:

1. Minería, lavado de carbón, industria siderúrgica: se utiliza para tuberías de lavado de carbón y de lavado, tuberías de filtrado de escoria, etc., tuberías de descarga de cenizas;

2. Dispositivo de purificación - utilizado para aguas residuales, lodo, suciedad y agua clarificada con sólidos en suspensión;

3. Industria papelera: se utiliza para cualquier concentración de pulpa, mezcla de material y agua;

4. Eliminación de cenizas de centrales eléctricas - se utiliza para lodos de cenizas.

Precauciones de instalación de la válvula de compuerta de cuchilla

1. Antes de instalar la válvula de guillotina, revise la cavidad de la válvula, la superficie de sellado y otras partes, y asegúrese de que no se adhiera suciedad ni arena.

2. Los pernos de cada pieza de conexión deben apretarse uniformemente.

3. Compruebe que las piezas del embalaje deben presionarse firmemente, no solo para garantizar el sellado del mismo, sino también para asegurar la apertura flexible de la compuerta;

4. Antes de instalar la válvula, el usuario debe comprobar el modelo de la válvula, el tamaño de la conexión y prestar atención a la dirección del flujo del medio para garantizar la coherencia con los requisitos de la válvula;

5. Al instalar la válvula, el usuario debe reservar el espacio necesario para el accionamiento de la válvula;

6. El cableado del dispositivo de accionamiento debe realizarse de acuerdo con el diagrama de circuitos;

7. La válvula de compuerta de cuchilla debe recibir mantenimiento regular y no debe golpearse ni apretarse a voluntad para no afectar el sellado.
