Name: Válvula de bola de doble bloqueo y purga montada en muñón
Availability: InStock

Válvula GEKO de doble bloqueo y purga (DBB): aislamiento compacto con garantía de cero fugas.

Rango de tamaños

De 1/2" a 12" (DN15 a DN300), tamaños mayores disponibles bajo pedido.

Material de la carrocería y el capó

A105 / LF2 / F304 / F316 / F316L / Dúplex / Superdúplex / Inconel / Monel

Rango de temperatura

-46 °C a +250 °C (rango extendido opcional hasta 400 °C)

Clasificación de presión

Clase ASME 150 – 2500 (PN16 – PN420)

Tipo de válvula

Doble bloqueo y purga: diseño de purga tipo bola/tapón/aguja

Material del asiento

PTFE / RPTFE / PEEK / Metal a metal (recubrimiento de Stellite / Inconel)

Material del vástago/eje

Acero inoxidable 316 / 316L / 17-4PH, diseño anti-reventón, recubrimiento duro opcional.

Pernos y tuercas

B7 / B8 / L7 / B8M con tuercas 2H o 4/7 según ASTM A193/A194

Empaquetadura y prensaestopas

Embalaje de grafito/PTFE/bajas emisiones, diseño para carga en vivo

Opciones de conexión final

Brida (ASME B16.5 / EN1092), roscada (NPT / BSPT), soldadura a encaje (SW),
Soldadura a tope (BW, ASME B16.25), conexiones de cubo/abrazadera disponibles

Método de operación

Palanca manual / Engranaje / Actuador neumático / Hidráulico / Eléctrico

Estándares de diseño

API 6D / API 598 / ASME B16.34 / BS EN ISO 17292

Pruebas e inspección

Prueba de presión y fugas: API 598 / ISO 5208
A prueba de fuego: API 607 / ISO 10497
Ensayos no destructivos: RT / UT / MT / PT según los requisitos del cliente
Prueba de fugas de helio opcional

Características de diseño

Dos barreras de sellado independientes con puerto de purga, diseño compacto, vástago ignífugo y anti-expulsión, bajo par de apriete, flujo total, fácil mantenimiento

Medio aplicable

Petróleo y gas, petroquímica, GNL, procesos químicos, gas natural, vapor de alta presión

Orientación de instalación

Montaje horizontal o vertical; puerto de ventilación/drenaje disponible para una liberación segura de la presión.

Pruebas y certificación

Certificados de materiales EN10204 3.1 / 3.2, conformidad con PMI / NACE MR0175 / MR0103, certificación ATEX y PED disponible bajo petición.

Aspectos clave

Sin fugas, estructura compacta, diseño ignífugo, doble sellado hermético, fácil mantenimiento, apto para aislamiento y ventilación en sistemas de alta presión.

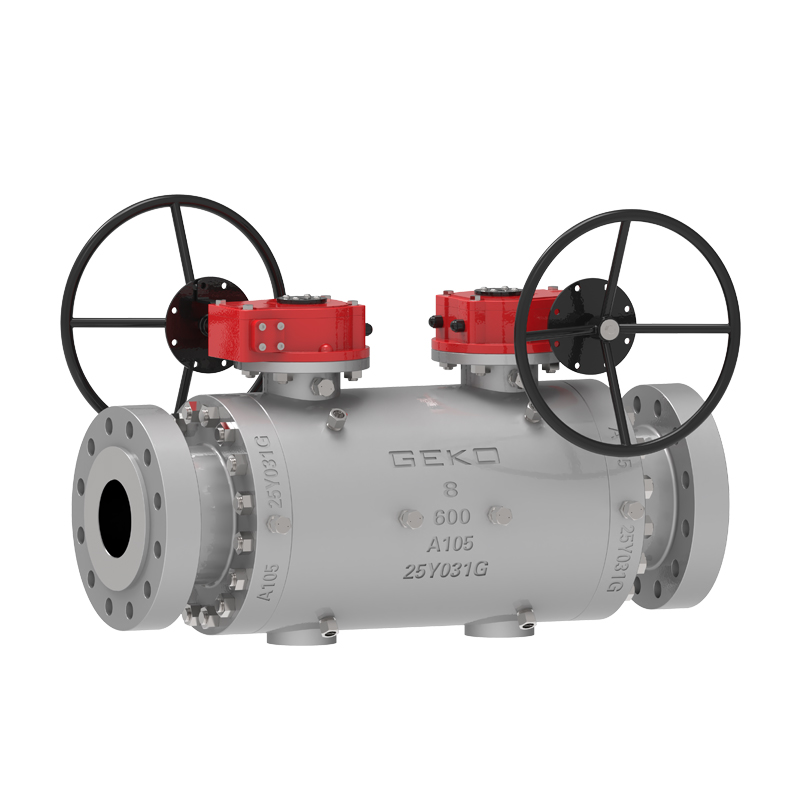

GEKO Double Block and Bleed Trunnion Mounted Ball Valve

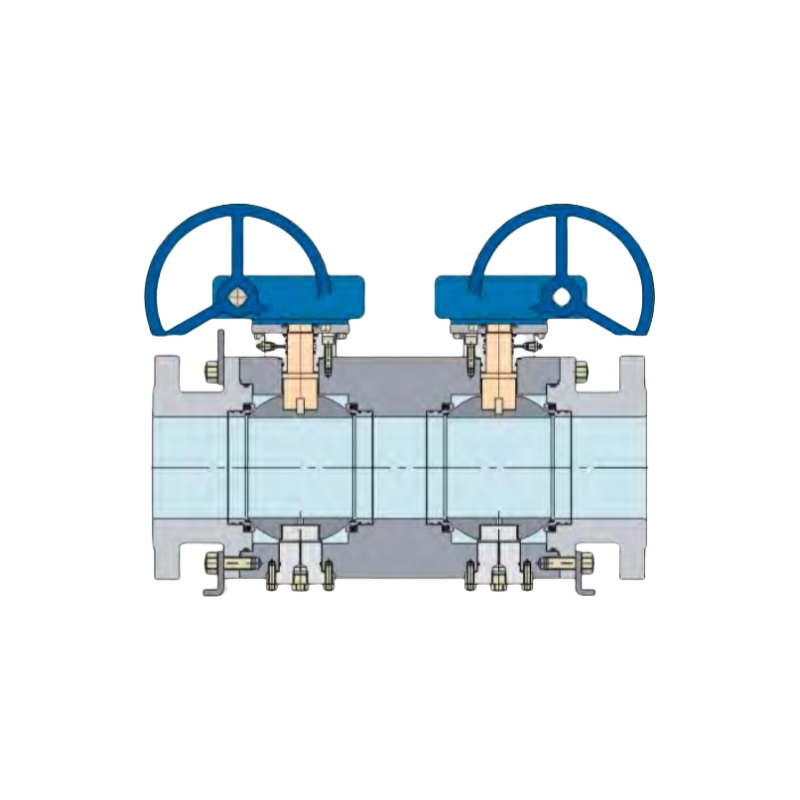

Cada válvula integra dos bolas montadas sobre muñones que operan de forma independiente.

Válvulas dentro de un mismo cuerpo, separadas por una cavidad central provista de un desagüe.

válvula. Esta configuración permite a los operadores ventilar, probar o drenar la válvula de forma segura.

Cámara intermedia, que confirma el cierre hermético en ambos lados.

Ambas válvulas conservan todas las características premium del muñón de entrada lateral de GEKO.

válvulas de bola, incluidas:

* Flotante anillos de asiento independientes para un sellado fiable bajo presiones variables.

* Diseño de asiento de efecto de pistón simple (SPE) o efecto de pistón doble (DPE).,

dependiendo de los requisitos del cliente.

* Disponibilidad con asientos blandos o metálicos, adecuados para una amplia gama de usuarios.

gama de fluidos y condiciones de funcionamiento.

* Revestimiento interno opcional y vástago extendido para tuberías enterradas o aisladas

aplicaciones.

* Compatible con todos los métodos de accionamiento estándar (manual, neumático, eléctrico,

o hidráulica). El resultado es una solución DBB robusta y compacta que ofrece mayor

Seguridad, mantenimiento reducido y mínima pérdida de presión.

Ventajas:

- El diseño compacto de doble válvula reduce la longitud entre caras y el peso total.

- Garantiza un aislamiento completo y una ventilación de presión segura entre dos barreras.

- Menores costes de instalación y mantenimiento con mayor seguridad operativa.

- Configuración flexible apta para sistemas de baja y alta presión.

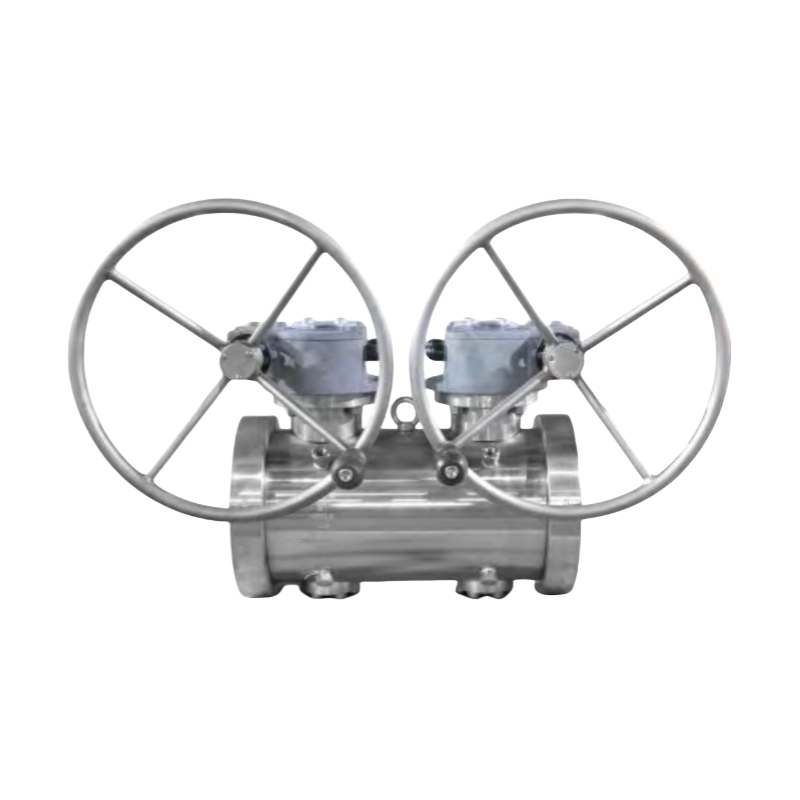

GEKO Double Block and Bleed Trunnion Mounted Ball Valve Twin Ball Valve

Características principales:

* Tipo de diseño: Cuerpo de 1/3 piezas, calibre completo o reducido

* Funcionamiento: Montado sobre muñón, doble bloqueo y purga (DBB)

* Diseño del asiento: Configuración SPE/DPE, asientos con resorte

* Seguridad y fiabilidad:

- Vástago antiexplosión y dispositivo antiestático

- Diseño a prueba de fuego según API 607 / API 6FA / ISO 10497

- Cumplimiento de la norma NACE MR0175 para servicio de fluidos corrosivos

Sistema de inyección de sellador para sellado de emergencia

* Rango de rendimiento:

- Tamaño: 1" ~ 24"

- Clase de presión: ASME 150 – 2500 / API 2000 – 15000

- Normas de diseño: API 6D, API 6A, ASME B16.34

* Opciones de materiales:

- Material del tallo:

* ≥205 MPa de rendimiento para 150/300 LB

* ≥360 MPa de rendimiento para 600/900 LB

* ≥450 MPa de rendimiento para 1500/2500 LB

- Material del asiento:

* PTFE, RPTFE, DEVLON o PEEK (varía según el tamaño y la clase de presión)

Introducción del producto
Válvula de bola DBB - Inglés

Sistemas de oleoductos y gasoductos
Se utiliza en oleoductos de transmisión, estaciones de medición, bombeo y compresión para garantizar un aislamiento doble seguro y la función de purga. Ideal para operaciones de exploración y producción, transporte y refinación, donde se requiere un cierre absoluto y seguridad durante el mantenimiento.

Condiciones de funcionamiento: Alta presión (Clase 600–2500), medios inflamables e hidrocarburos, ambientes exteriores, cumplimiento de las normas de seguridad contra incendios API 6D y API 607.
Procesamiento petroquímico y químico
Proporciona aislamiento y drenaje seguros para refinerías, unidades de craqueo y alquilación. Diseñado para manejar ácidos agresivos, cáusticos y solventes en plantas de proceso y sistemas de transferencia química.

Condiciones de funcionamiento: En entornos corrosivos y tóxicos, con variaciones de temperatura desde -50 °C hasta +400 °C, las aleaciones anticorrosión como Duplex, Monel e Inconel garantizan una larga vida útil.
Aplicaciones de GNL y criogénicas
Diseñado para sistemas de manejo de gas licuado, incluyendo almacenamiento, vaporización y carga en terminales de GNL. La configuración de doble bola garantiza un aislamiento completo durante las operaciones de mantenimiento a baja temperatura.

Condiciones de funcionamiento: Servicio a temperaturas ultrabajas hasta −196 °C, asientos de PTFE/PCTFE de grado criogénico o de metal, diseño de vástago extendido para instalación en caja fría.
Generación de energía y sistemas energéticos
Se utiliza en conductos de combustible de turbinas de gas, sistemas de control de vapor y aislamiento de calderas de alta temperatura. La estructura esférica con muñón garantiza un par de torsión mínimo y un sellado hermético incluso bajo altas tensiones térmicas.

Condiciones de funcionamiento: Alta temperatura hasta 400 °C, vapor o gas a alta presión, a prueba de fuego según API 6FA / ISO 10497, diseño de vástago antiestático y a prueba de reventones.
Instalaciones marinas y en alta mar
Se utiliza en plataformas marinas, colectores de FPSO, sistemas de agua de lastre y patines de carga de crudo. Su diseño compacto de doble bola minimiza el peso y el espacio en las instalaciones de cubierta.

Condiciones de funcionamiento: Corrosión por niebla salina y agua de mar, vibraciones y humedad en alta mar, materiales Super Duplex o Inconel con actuadores a prueba de explosiones.
Industria farmacéutica y alimentaria
Garantiza el aislamiento higiénico y el drenaje preciso en sistemas estériles de gases y líquidos. Adecuado para aplicaciones de limpieza in situ (CIP) y muestreo que requieren un paso total y un flujo uniforme.

Condiciones de funcionamiento: Presión media, servicio limpio y no contaminante, acero inoxidable 316L y asientos de PTFE aprobados por la FDA para entornos sanitarios.
Sistemas de captura de hidrógeno y carbono
Optimizada para proyectos de abastecimiento de hidrógeno, compresión de CO₂ y CCUS. El diseño de la válvula DBB proporciona un aislamiento hermético para aplicaciones de gas críticas para la seguridad.

Condiciones de funcionamiento: Presión extremadamente alta de hasta 600 bar, control de permeación de hidrógeno, materiales compatibles con NACE MR0175, resistencia a bajas temperaturas.
Servicios generales industriales y de servicios públicos
Ideal para sistemas de aire comprimido, nitrógeno, agua de refrigeración y lubricación. Proporciona un cierre compacto y fiable con mínimos requisitos de mantenimiento.

Condiciones de funcionamiento: Rango estándar de temperatura y presión industrial, ciclos de funcionamiento frecuentes, configuraciones de asientos duraderos, blandos o metálicos.
