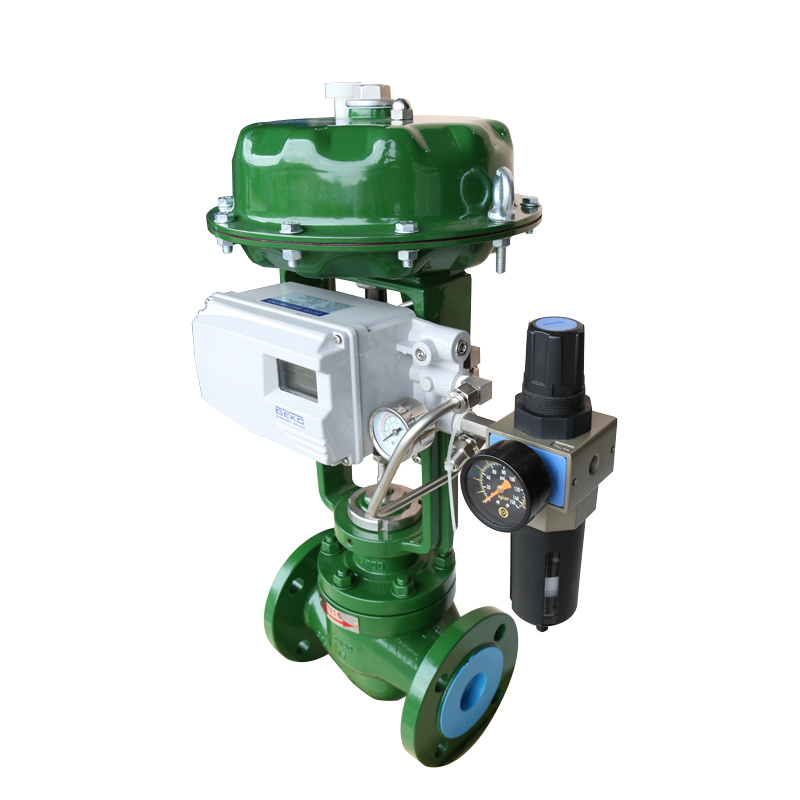

El Válvula reguladora neumática de asiento único GKV1800C Es una válvula de control de procesos de alta precisión que acciona el desplazamiento lineal del núcleo mediante un actuador neumático, ajustando con precisión el caudal, la presión o la temperatura del fluido en la tubería. Su diseño de cuerpo de válvula de asiento único (superficie de sellado única), combinado con sistema de guía superior o guía de jaula, garantiza la estabilidad y el sellado en condiciones de alta presión diferencial, se adapta a los requisitos de regulación continua de medios agresivos como líquidos, gases y vapory se utiliza ampliamente en sistemas de control de automatización en industrias como la química, la petrolera y la energética, logrando un control a nivel milimétrico de los parámetros del proceso.
Válvulas de control GEKO – Especificaciones técnicas (GKV18C / GKV16N / GKV6H)
| |
Series y tamaños GKV18C: DN15–100 (½"–4") | Clasificación de presión GKV18C / GKV16N: PN10–63 / Clase ANSI 150–600
|
Materiales de la carrocería (EN) 1.0619 GP240GH (−10℃ a 400℃) | Materiales para carrocería (ASTM) A216 WCB (−29℃ a 425℃)
|
Capó ≤DN65: 1.4408 (A351 CF8M) | Características del enchufe Estándar: Porcentaje igual / Lineal |
Rangoabilidad 50:1 | Guía doble Opcional: Guía inferior integrada para DN40–DN600, Kvs > 25 |
Fuga de asiento Sello metálico: Clase IV (<0,01 % Kvs), Clase V opcional | Sello de fuelle Doble pared, 1.4571 o Hastelloy opcional |
Chaqueta calefactora Conexiones DN15 o DN25, PN40 (1” ANSI 300) | Características clave Mecanismos internos de alta precisión, sistema de asientos de intercambio rápido, |
Características:
- Rendimiento de ajuste de alta precisión
Características de flujo lineal/porcentaje igual: El núcleo de la válvula adopta un diseño parabólico o de placa de orificio, con una precisión de ajuste de ≤± 1% y una relación ajustable de 50:1;
Respuesta rápida: Actuador neumático (simple/doble efecto) con localizador (tipo inteligente opcional), tiempo de respuesta ≤ 3 segundos, admite retroalimentación de señal de 4-20 mA, HART y otras, compatible con la integración de sistemas DCS/PLC.
- Adaptación a altas presiones diferenciales y duras condiciones de trabajo.
Estructura de sellado de asiento único: El núcleo y el asiento de la válvula están estrechamente acoplados, con un nivel de fuga de Clase V (ANSI/FCI 70-2) y una diferencia de presión de ≤ PN50 (Clase 300);
Resistencia a la temperatura y a la corrosión: El material del cuerpo de la válvula puede seleccionarse entre acero inoxidable 304/316, Hastelloy (C276), Monel (400), con una resistencia a la temperatura de -196 ℃~550 ℃ y resistencia a ácidos fuertes, álcalis y medios corrosivos.
Perfección en cada detalle
- Potente actuador
El actuador neumático multiresorte GEKO serie 812 ofrece tiempos de carrera rápidos, fuerza de asiento constante y un rendimiento rentable. Disponible en varios tamaños, garantiza un funcionamiento robusto y a prueba de explosiones. También se ofrecen como opción actuadores eléctricos y electrohidráulicos.
- Posicionador multifuncional
El posicionador digital GEKO admite 4-20 mA, HART, Profibus (PA) y Foundation Fieldbus, lo que permite la comunicación bidireccional y una fácil parametrización. Cumple con la norma VDI/VDE 3847 y dispone de versiones analógicas opcionales.
- Sello de vástago confiable
Desde la caja de empaquetadura hasta el fuelle, GEKO garantiza un rendimiento hermético con diferentes fluidos, presiones y temperaturas. Su diseño optimizado minimiza la fricción, la corrosión y las emisiones.
- Sello de carcasa de forma fija
La robusta conexión entre la carcasa y el capó evita errores de montaje y fuerzas laterales, garantizando un sellado hermético y un funcionamiento fiable.
- Piezas internas de alta precisión
Las válvulas GEKO cuentan con elementos de cierre y asientos optimizados, materiales de alta calidad y un sistema de asientos de intercambio rápido. Entre las opciones disponibles se incluyen anillos de asiento metálicos, compresibles o simétricos, así como versiones cerámicas para fluidos abrasivos.
Válvula de control GEKO: innovaciones y beneficios
| |
Asiento de válvula patentado con junta blanda de PTFE y junta secundaria metálica
| ✔ Estanqueidad absoluta del asiento |
Aros de asiento fabricados con una amplia variedad de materiales
| ✔ Ajuste reproducible del asiento gracias al autocentrado |
Junta tórica en V de PTFE con elemento de sellado de precisión
| ✔ Sellado hermético y de seguridad |
Sistema de intercambio rápido para anillos de asiento y tapones | ✔ Mantenimiento sin herramientas especiales |
Amplia variedad de componentes internos de válvulas optimizados para todas las aplicaciones
| ✔ Máxima flexibilidad de proceso con alta calidad de control |
Área de la caja de empaquetadura de acero inoxidable | ✔ Sin corrosión galvánica |
Carcasa de válvula optimizada para el flujo
| ✔ Altos coeficientes de flujo |
8. Diseño compacto y robusto
| ✔ Espacio mínimo de montaje requerido |
Control de temperatura/presión del reactor, ajuste de la relación de alimentación de la torre de destilación, regulación del pH ácido-base.
Regulación del caudal en boca de pozo, estabilización de la presión en oleoductos, gestión de la temperatura en tanques de almacenamiento de GNL.
Regulación del agua de alimentación de la caldera, control de carga de la turbina de vapor, sistemas de recuperación de calor residual.
Dosificación y control de proporciones de fluidos estériles, regulación de parámetros del tanque de fermentación, cumplimiento higiénico 3A.
Dosificación de agentes reductores SCR/SNCR, sistemas de inyección de productos químicos para el tratamiento de aguas residuales.
Válvula de control rotativa con puerto GKV-225V (tipo bola en V) Combina las ventajas de cero fugas. Clase VI sellado al vacío válvulas de bola con la alta capacidad de ajuste de válvulas de control, lo que la hace adecuada para diversas aplicaciones de válvulas de control y logra un excelente control de flujo, una menor caída de presión y una respuesta rápida.TodoVálvulas de control de bola en VCumplir con múltiples estándares y certificaciones de la industria, incluyendo API 607, ATEX, NACE MR0175, PED y SIL, garantizando la confiabilidad y el cumplimiento de los estándares internacionales.
LEER MÁS
El Válvula reguladora neumática de asiento único GKV1800C Es una válvula de control de procesos de alta precisión que acciona el desplazamiento lineal del núcleo mediante un actuador neumático, ajustando con precisión el caudal, la presión o la temperatura del fluido en la tubería. Su diseño de cuerpo de válvula de asiento único (superficie de sellado única), combinado con sistema de guía superior o guía de jaula, garantiza la estabilidad y el sellado en condiciones de alta presión diferencial, se adapta a los requisitos de regulación continua de medios agresivos como líquidos, gases y vapory se utiliza ampliamente en sistemas de control de automatización en industrias como la química, la petrolera y la energética, logrando un control a nivel milimétrico de los parámetros del proceso.
LEER MÁS

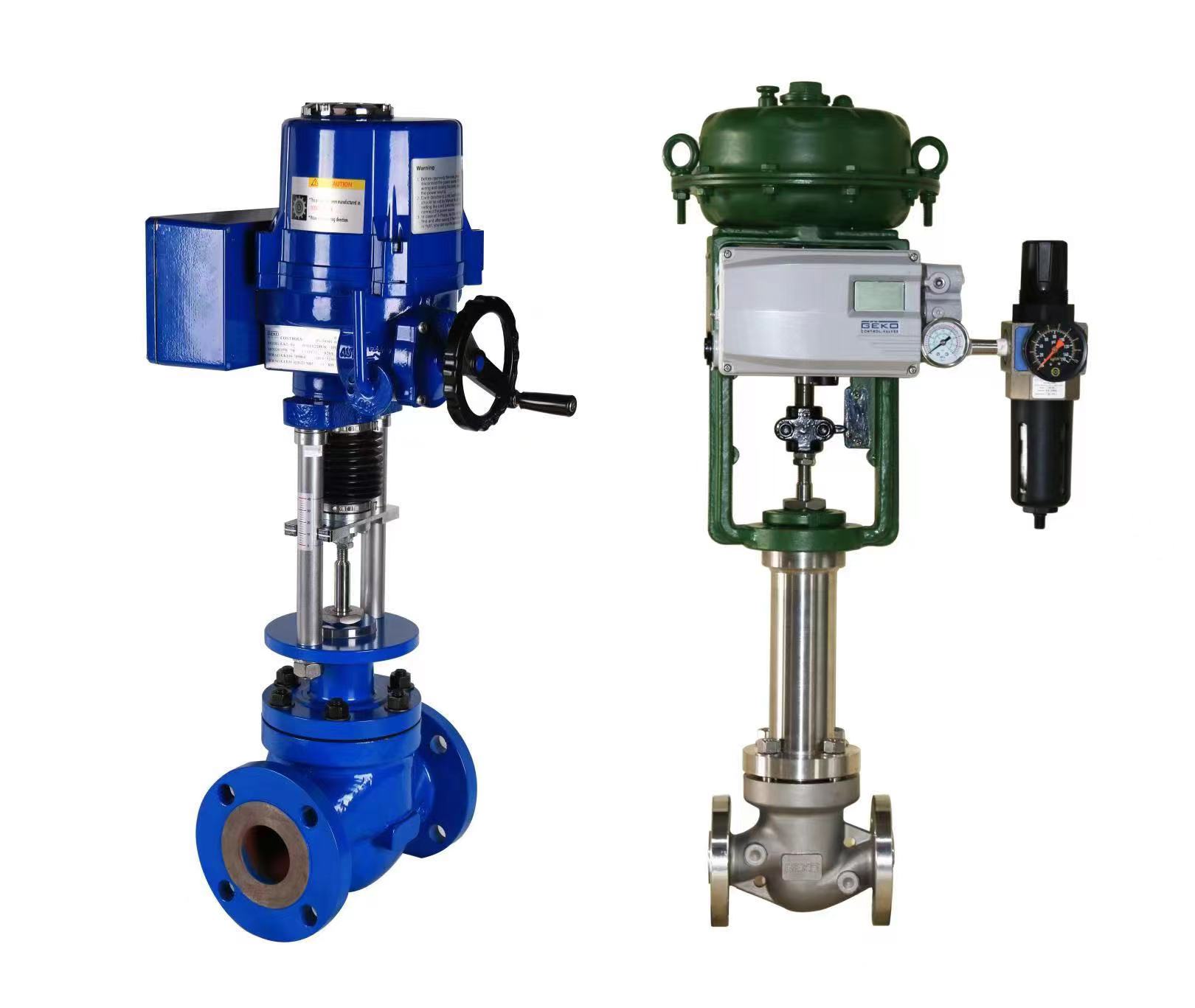

La serie GKV16N GKV18C GKV16H válvula de control eléctrico inteligente Integra actuadores eléctricos de alta precisión y módulos de control inteligentes, adopta cuerpos de válvulas con sellado reforzado y resistentes a la corrosión, y se utiliza ampliamente en los sectores químico, energético, farmacéutico y otros.
LEER MÁS
válvula reguladora de tres vías GKV200/220 Para los ciclos de encendido/apagado extremadamente cortos en las líneas de refrigeración por aspersión de los trenes de laminación de alambre, desarrollamos estas válvulas de control de tres vías. Desde hace varios años, ofrecen un rendimiento excelente en estas condiciones extremas y garantizan una larga vida útil.
LEER MÁS
Las válvulas de control angular GEKOLas válvulas de las series GKV3500 (PN 16 - 250) y GKV3800 (PN 16 - 400) forman parte del reconocido sistema modular de válvulas GEKO. En condiciones de trabajo difíciles y aplicaciones con alta sensibilidad sónica, se recomienda el uso de válvulas angulares, ya que el flujo del fluido gira solo 90° una vez, a diferencia de las válvulas convencionales. individual o doble válvulas.
LEER MÁS
Serie GKV2500/280Válvulas de control de doble asiento con opciones de obturador parabólico y perforado. Estas válvulas ofrecen una regulación precisa del fluido, una construcción robusta y un funcionamiento fiable en aplicaciones industriales. El diseño de obturador parabólico garantiza un control de flujo uniforme, mientras que el diseño de obturador perforado reduce el ruido y es ideal para entornos de alta presión. Ampliamente utilizadas en sistemas de tratamiento de agua, químicos y de procesos industriales, las válvulas de doble asiento Geko ofrecen una larga vida útil y un rendimiento estable.
LEER MÁS
