El GKV-9 Válvula de mariposa de triple desplazamiento Ofrece dos diseños de sellado: metal laminado y metal puro. Garantiza más de 50.000 ciclos sin mantenimiento, cumple con las normas de ensayo de fuego API 607 e ISO 10497, cumple con las normativas de emisiones fugitivas TA-LUFT e ISO 15848-1 y ha superado la prueba criogénica BS 6364 para un rendimiento fiable en condiciones extremas.

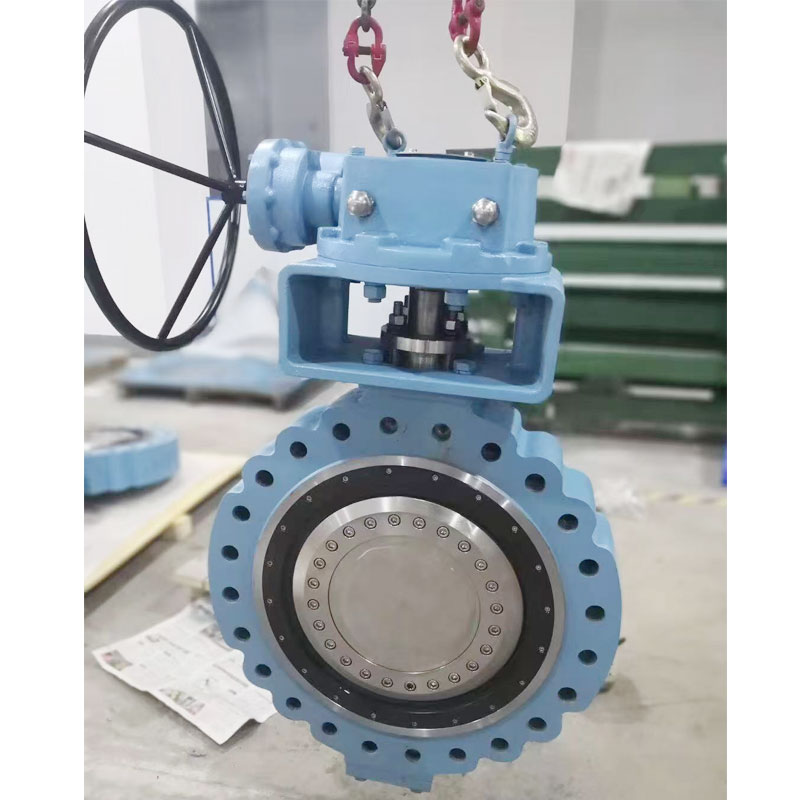

válvula de mariposa de tres desplazamientos serie GKV-9
| |
Rango de tamaños 2"~160" (DN50~DN4000)
| Materiales de la carrocería Acero al carbono (WCB, A105), acero inoxidable (CF8/CF8M, CF3/CF3M), acero aleado (F51, F22, WC6, WC9), dúplex/superdúplex (2205, 2507), aleaciones a base de níquel (Inconel 625, Hastelloy, Monel 400) o materiales especiales (titanio, circonio, tántalo). |
Rango de temperatura -320 °F a 842 °F (-196 °C a 450 °C) | Presión máxima de funcionamiento admisible ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150 |
Materiales de tallo Acero inoxidable 17-4PH, 410, XM-19 (Nitronic 50), acero inoxidable (410, 420, 431, 17-4PH, 316) o aleaciones a base de níquel, opcionalmente endurecidos o recubiertos para mayor resistencia y durabilidad. | Materiales de los asientos Cuenta con acero inoxidable laminado con grafito, aleaciones con revestimiento duro Stellite o juntas blandas (PTFE, RPTFE, Viton, EPDM) según la aplicación.
|
Apagar calificación Cero fugas
| Materiales del disco Acero inoxidable, acero inoxidable dúplex o aleaciones a base de níquel, con revestimiento duro opcional (Stellite, WC) o recubrimiento HVOF para mayor resistencia al desgaste y a la corrosión. |
Estándar de diseño API 609, ASME B16.34, ASME VIII, API 600 | Perforación de bridas ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Conexiones finales Oblea, lengüeta, doble brida | Norma de ensayo ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Puertos A tope | Plataforma de conexión ISO5211, Soporte |
Cara a cara AAPI 609, ASME B16.10, ISO 5752, EN 558 | Aplicaciones Petróleo y gas, vapor, generación de energía, refinación, procesamiento químico |
Válvula de mariposa de triple excentricidad GKV-9
La válvula de triple excentricidad proporciona un cierre hermético bidireccional. Esta geometría garantiza que el sello de disco entre en contacto con el asiento del cuerpo únicamente en la posición de cierre final, sin fricción ni desgaste, proporcionando un sello elástico generado por par con suficiente acuñamiento para asegurar un contacto uniforme.
Cuerpo fabricado en aleación Stellite 21 para una mayor durabilidad y un fácil mantenimiento.
Diseño y construcción conforme a normas internacionales o especificaciones del cliente
- Desplazamiento 1: El eje está desplazado detrás del eje del asiento para permitir un contacto de sellado completo alrededor de todo el asiento.
- Desplazamiento 2: El eje central está desplazado de la tubería y la válvula, lo que permite una apertura y cierre de la válvula sin interferencias.
- Desplazamiento 3: El eje del cono del asiento está descentrado con respecto al eje central para eliminar la fricción durante el cierre y la apertura y para lograr uniformidad.
El bajo par garantiza un funcionamiento sencillo y el diseño del asiento metálico permite
Está diseñado para su uso en condiciones extremas. Todas las piezas son reemplazables y están en línea.
El servicio de mantenimiento está disponible.
Especificaciones de diseño:
Tipo de conexión del cuerpo: lengüeta, oblea, bridada
Espesor: ASME B16.34
Presencial: API 609, ISO 5752
Presión: ASME B16.34
Prueba de fuego: API607, ISO 10497
Prueba de presión: ISO 5208, API 598
Criogénico: BS 6364
A prueba de explosiones: ATEX
Características de la válvula de mariposa de triple excentricidad serie GKV-9
Prácticamente no existe fricción entre la placa de la válvula y su asiento. La placa de la válvula presenta dos diseños: con junta intermedia metálica y con junta de metal puro, lo que le permite funcionar a temperaturas comprendidas entre -196 °C y 760 °C.
La vida útil del interruptor puede superar los 50.000 ciclos sin necesidad de ajuste.
Características:
• Geometría de triple desplazamiento real
• Cierre bidireccional completo sin fugas*
• Asiento metálico reemplazable en campo
• Ciclo de vida probado como válvula bidireccional hermética
• Cumplimiento y especificaciones: TA-LUFT, ISO 1584-1, BS 6364
• Disco autocentrante
• Disponible en una amplia gama de configuraciones: con orejetas, corto (ISO) y largo.
