Válvulas de bola 101: Tipos, aplicaciones y criterios de selección
Las válvulas de bola son componentes fundamentales para el control de flujo con giro de un cuarto de vuelta, ampliamente utilizados en sistemas de tuberías industriales en todo el mundo. Reconocidas por su estructura compacta, su rápida apertura y cierre de 90 grados, su cierre hermético y fiable, y su excepcional durabilidad, las válvulas de bola industriales superan a las válvulas de compuerta y de globo tradicionales en la mayoría de los escenarios de aislamiento y regulación de fluidos. Para los diseñadores de sistemas, ingenieros y equipos de compras, comprender las clasificaciones de las válvulas de bola, sus aplicaciones específicas en la industria y los criterios de selección estandarizados es esencial para evitar fallos en las tuberías, reducir los costes de mantenimiento y optimizar la eficiencia operativa del sistema. Esta guía básica sobre válvulas de bola ofrece conocimientos profesionales sistemáticos y fáciles de entender para una selección precisa de la válvula de bola.
1. Tipos principales de válvulas de bola industriales
Las válvulas de bola industriales se clasifican según su diseño estructural, especificaciones del diámetro interior, configuración de sellado y método de accionamiento. Cada tipo presenta características de rendimiento únicas y condiciones de trabajo aplicables exclusivas:
1.1 Válvula de bola flotante y válvula de bola montada sobre muñón
Válvulas de bola flotantes Estas válvulas cuentan con una estructura de bola flotante sin soporte de eje fijo. Bajo presión media, la bola presiona firmemente contra el asiento aguas abajo para lograr un sellado hermético. Gracias a su estructura simple y ligera y a su rentabilidad, las válvulas de bola flotante son la opción ideal para tuberías convencionales de pequeño diámetro y baja a media presión, y se utilizan ampliamente en el tratamiento de agua, sistemas de climatización (HVAC) y sistemas de fluidos industriales en general.

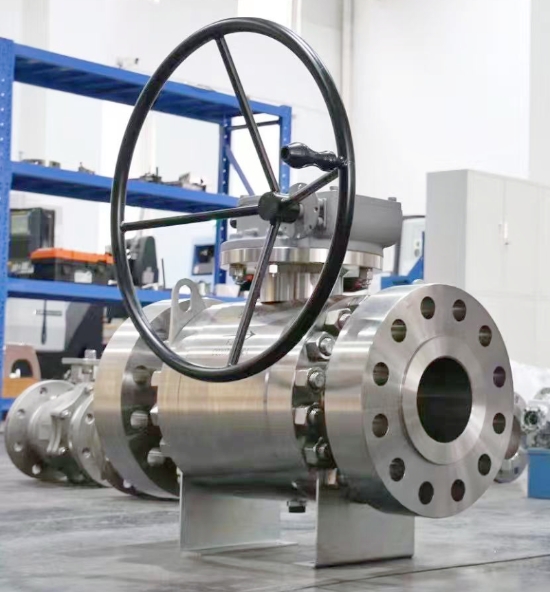

válvulas de bola montadas sobre muñones Adoptan un diseño de soporte fijo de muñón doble, superior e inferior, que bloquea la bola en una posición estable. Esta estructura reduce eficazmente la presión del asiento de sellado y el par de operación, minimizando el desgaste y prolongando la vida útil. Adecuadas para escenarios de trabajo de gran tamaño, alta presión y ciclos intensivos, las válvulas de bola de muñón son la solución principal de alta resistencia para sistemas de transmisión de petróleo y gas, refinación petroquímica y oleoductos industriales de larga distancia.
1.2 Válvula de bola de paso total y válvula de bola de paso reducido
válvulas de bola de paso total Están diseñados con un orificio recto que coincide con el diámetro interior de la tubería, logrando una resistencia al flujo prácticamente nula y una caída de presión ultrabaja. Este diseño permite realizar operaciones completas de limpieza y desatasco de tuberías, lo que los hace ideales para oleoductos de alto caudal y líneas principales de proceso que requieren un paso de fluido sin obstrucciones y un mantenimiento diario sencillo.
Válvulas de bola de paso reducido Adopta una estructura de diámetro reducido y optimizada, con menor peso, menor volumen y menores costos de fabricación. Si bien el paso del flujo se estrecha ligeramente, cumple plenamente con los requisitos convencionales de aislamiento y control de flujo. Es la opción más rentable para tuberías industriales comunes que no requieren una baja caída de presión ni limpieza mediante raspadores.
1.3 Válvula de bola con asiento blando y con asiento metálico
Válvulas de bola con asiento blando Utilizan materiales de sellado compuestos de PTFE y polímeros de alto rendimiento, logrando cero fugas en condiciones normales de temperatura y en medios limpios. Gracias a su bajo coeficiente de fricción y su capacidad de conmutación flexible, se utilizan ampliamente en agua limpia, aire comprimido, gas natural y medios químicos convencionales no abrasivos.
Válvulas de bola con asiento metálico Adoptan una estructura de sellado rígida metal-metal profesional con tratamiento de recubrimiento duro de aleación en las superficies de sellado. Gracias a su excelente resistencia a altas temperaturas, altas presiones y abrasión, pueden operar de forma estable en entornos hostiles como lodos abrasivos, medios corrosivos y ciclos térmicos repetidos, solucionando los problemas de envejecimiento y fallo de los materiales de sellado blandos.
1.4 Válvulas de bola manuales y accionadas

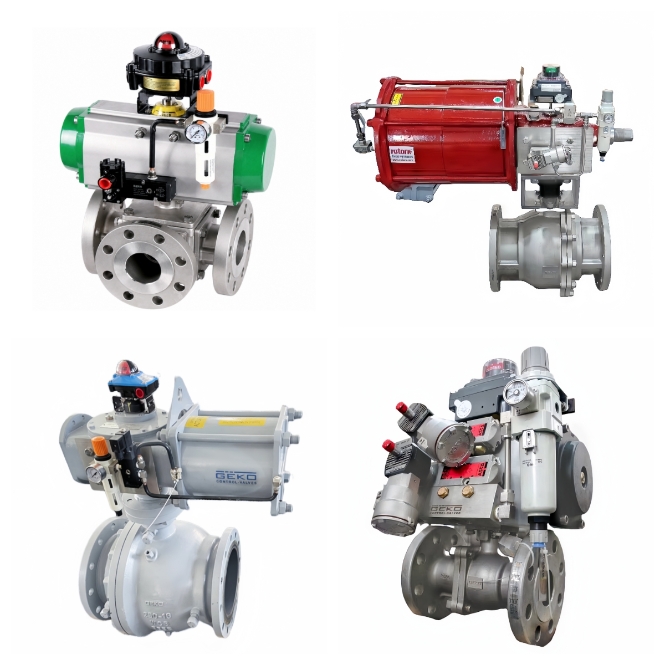

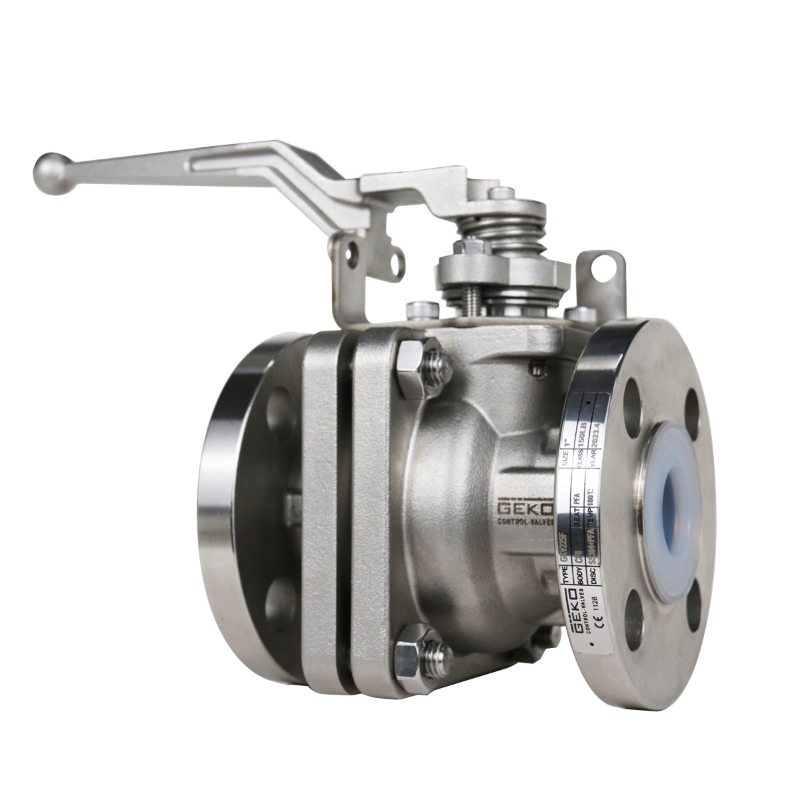

Las válvulas de bola manuales con accionamiento por manivela o engranaje son adecuadas para escenarios de control manual de baja frecuencia, con una estructura simple y un bajo costo de mantenimiento. Para los sistemas industriales automatizados modernos,válvulas de bola de accionamiento neumático y válvulas de bola de accionamiento eléctrico Son configuraciones esenciales. Las válvulas de bola neumáticas ofrecen una rápida velocidad de conmutación y un rendimiento fiable a prueba de explosiones para entornos de trabajo inflamables y peligrosos. Las válvulas de bola eléctricas permiten una modulación precisa del flujo y la conexión remota de señales, integrándose perfectamente con los sistemas de control inteligente PLC y SCADA.
2. Aplicaciones industriales comunes de las válvulas de bola
Los distintos tipos de válvulas de bola se corresponden con escenarios industriales específicos. Una selección adecuada del tipo de válvula, basada en las características del proceso, garantiza un funcionamiento estable y fiable de la tubería a largo plazo.
Sistemas de tratamiento de agua y climatizaciónLas válvulas de bola flotantes de asiento blando y las válvulas de bola de paso reducido se utilizan ampliamente en tuberías de suministro de agua, drenaje y circulación de aire acondicionado central, ya que ofrecen un equilibrio entre coste y estabilidad de sellado.
Industria del petróleo y el gasPara los oleoductos de transmisión de larga distancia, se utilizan válvulas de bola montadas sobre muñones de alta resistencia y válvulas de bola de paso total para garantizar una baja pérdida de presión y facilitar el mantenimiento profesional mediante raspadores en las tuberías.
Plantas químicas y petroquímicasLas válvulas de bola con asiento metálico de alto rendimiento y las válvulas de bola anticorrosión están configuradas para fluidos de proceso corrosivos, abrasivos y de alta temperatura, adaptándose así a condiciones de servicio severas.
Generación de energía eléctrica y energía térmicaLas válvulas de bola con asiento metálico resistentes a altas temperaturas se utilizan en tuberías de vapor, sistemas de ciclos térmicos y equipos de procesos de alta presión para resistir cambios extremos de temperatura y la erosión del medio.
Fabricación inteligenteLas válvulas de bola automatizadas, accionadas neumática y eléctricamente, permiten la conmutación sin intervención humana, la monitorización remota y la regulación precisa del caudal en oleoductos de producción inteligentes.
3. Criterios estándar para la selección de válvulas de bola
La selección de válvulas de bola científicas debe seguir criterios estandarizados, evitando la simple coincidencia de tamaño. Las reglas básicas de selección abarcan la estructura, el sellado, el tipo de orificio, el accionamiento y la adaptación a las condiciones de trabajo:
Criterios de selección estructuralElija válvulas de bola flotantes para tuberías convencionales de pequeño diámetro, baja y media presión; seleccione válvulas de bola montadas sobre muñones para tuberías de gran diámetro, alta presión y servicio pesado con ciclos de alta frecuencia.
Criterios de selección de sellado: Adopte válvulas de bola con asiento blando para fluidos limpios, no abrasivos y a temperatura normal que requieran cero fugas; utilice válvulas de bola con asiento metálico para condiciones de trabajo extremas, de alta temperatura, alta presión, abrasivas y corrosivas.
Criterios de selección del tipo de orificioPriorice las válvulas de bola de paso total para tuberías y sistemas de alto caudal y baja caída de presión que requieran limpieza con raspadores; elija válvulas de bola de paso reducido para escenarios de aislamiento general con el fin de ahorrar costes del proyecto.
Criterios de selección de actuadores: Configurar el funcionamiento manual para la conmutación de baja frecuencia; seleccionar actuadores neumáticos para zonas peligrosas a prueba de explosiones; adoptar actuadores eléctricos para el control remoto inteligente y la regulación precisa del caudal.
Criterios de adecuación a las condiciones laborales: Verifique la clase de presión de la válvula, el grado de resistencia a la temperatura y la compatibilidad del material de acuerdo con las características reales del medio, la temperatura de funcionamiento y la presión máxima de trabajo para evitar fallas en el sellado y daños en la válvula.
4. Principales ventajas de las válvulas de bola industriales de alta calidad
Las válvulas de bola industriales de alta calidad ofrecen ventajas insustituibles para los sistemas modernos de control de fluidos, como un rápido giro de un cuarto de vuelta, un espacio de instalación compacto, un cierre hermético, una gran adaptabilidad al fluido y bajos costos de mantenimiento a largo plazo. Tanto para tuberías civiles como para sistemas de procesos industriales de alta exigencia, la selección adecuada de válvulas de bola puede mejorar eficazmente la eficiencia operativa de las tuberías y reducir las tasas de fallos del sistema.
5. Soluciones fiables de válvulas de bola GEKO Valve
GEKO Valve ofrece una gama completa de válvulas de bola industriales estandarizadas y personalizadas, que incluye válvulas de bola flotantes, con montaje de muñón, de paso total y paso reducido, con asiento blando y metálico, y paquetes completos de válvulas de bola neumáticas/eléctricas. Todos los productos cumplen con los estándares industriales internacionales, con una rigurosa inspección de calidad y un rendimiento estable. Brindamos asesoramiento profesional integral para seleccionar la válvula de bola más adecuada para cada condición de trabajo industrial, ofreciendo soluciones de control de fluidos de alta fiabilidad y bajo mantenimiento para proyectos industriales globales.
