¿Qué es una válvula de mariposa y cuáles son sus componentes principales?

Una válvula de mariposa es un popular dispositivo de control de flujo de cuarto de vuelta ampliamente utilizado en sistemas de tuberías municipales e industriales para regular, estrangular o cerrar completamente el flujo de fluido. Su diseño delgado y ligero hace que ahorre mucho más espacio que las válvulas de bola o las válvulas de compuerta, especialmente para tuberías de gran diámetro. Muchos nuevos compradores e ingenieros de planta quieren entender exactamente qué es una válvula de mariposa y cómo cada parte interna funciona en conjunto para brindar un rendimiento confiable. Este artículo desglosa la definición, la función principal y todos los componentes clave de una válvula de mariposa. válvula de mariposa.


Definición y función principal de una válvula de mariposa

En su forma más simple, una válvula de mariposa controla el flujo de fluidos mediante la rotación de un disco circular dentro de la tubería. Una rotación de 90 grados permite alternar la válvula entre las posiciones completamente abierta y completamente cerrada. También puede permanecer en ángulos intermedios para regular el flujo. válvulas de mariposa tipo oblea y válvulas de mariposa con orejetas son los dos estilos de carrocería más comunes, mientras que los diseños desplazados como válvulas de mariposa de triple desplazamiento Las válvulas de mariposa son ideales para aplicaciones exigentes de alta temperatura y alta presión. Funcionan con agua, aire, gas y diversos fluidos químicos en los sectores de tratamiento de agua, climatización, energía y procesamiento químico.

Componentes clave de una válvula de mariposa

1. Cuerpo de válvulas

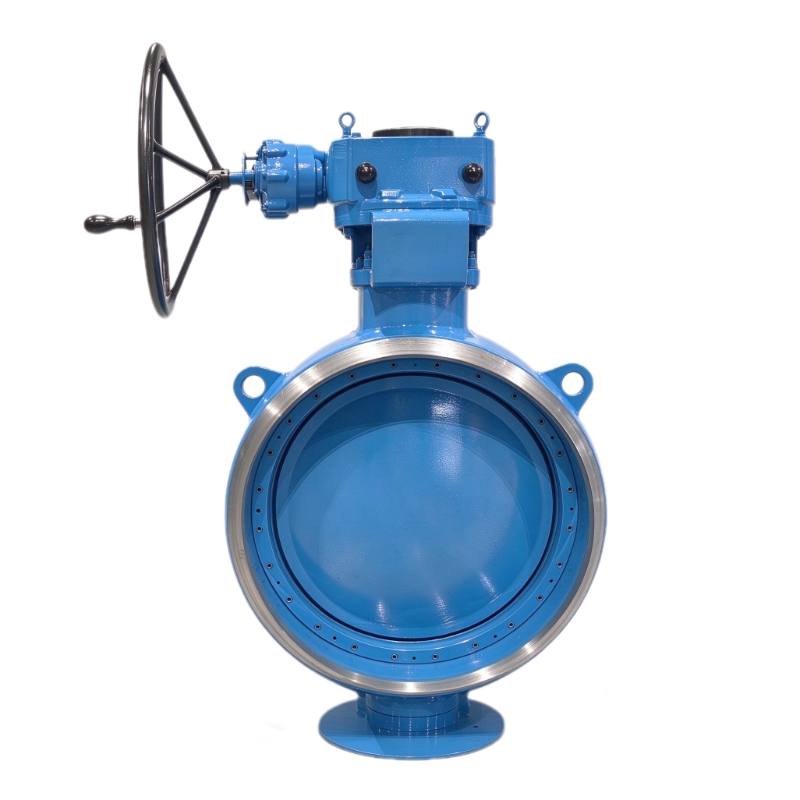

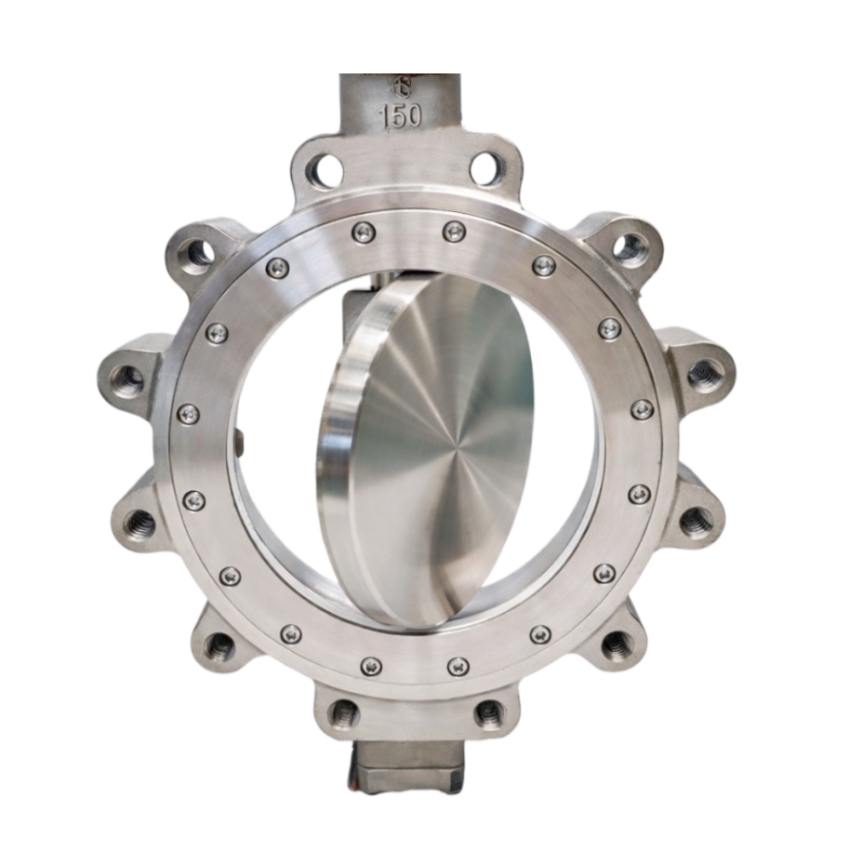

El cuerpo de la válvula forma la carcasa principal que contiene la presión y se conecta a la tubería. Los cuerpos tipo oblea se ajustan entre dos bridas de tubería sin necesidad de orejetas de perno. Los cuerpos con orejetas tienen orejetas roscadas integradas en la válvula para sujetar las bridas de forma segura. De alta resistencia. válvulas de mariposa con asiento metálico Utilice cuerpos de hierro fundido, hierro dúctil, acero inoxidable o acero aleado para soportar entornos de trabajo adversos.

2. Disco de mariposa

El disco es la placa circular dentro del cuerpo que bloquea o permite el paso del fluido. Gira junto con el vástago de la válvula. La forma del disco influye directamente en la resistencia al flujo. Las válvulas concéntricas utilizan un disco plano; las válvulas de doble y triple desplazamiento utilizan discos contorneados para reducir la fricción del asiento durante la rotación. Para fluidos corrosivos, los discos están recubiertos o fabricados en acero inoxidable para prolongar su vida útil.

3. Vástago de la válvula

El vástago es un eje que atraviesa el cuerpo de la válvula y se fija firmemente al disco. Transfiere el par motor del actuador o volante para hacer girar el disco. La mayoría de los vástagos están fabricados en acero inoxidable de alta resistencia para resistir la torsión y la corrosión. Muchos diseños utilizan una conexión de vástago y disco de una sola pieza para eliminar la holgura y mejorar la precisión del control.

4. Asiento / Anillo de sellado

El asiento crea la superficie de contacto de sellado entre el disco y el cuerpo de la válvula. Válvulas de mariposa con asiento blando Utilice asientos de elastómero como EPDM o PTFE para lograr un cierre hermético en fluidos limpios. Las versiones con asientos metálicos utilizan superficies de sellado metal-metal, adecuadas para fluidos a alta temperatura, abrasivos o con vapor, donde los asientos de caucho no resisten.


5. Retenes y juntas del vástago

Los sellos del vástago evitan las fugas de fluido a lo largo del vástago en el punto de salida del cuerpo de la válvula. Los anillos de empaquetadura o juntas tóricas constituyen la barrera principal. Son fundamentales para prevenir emisiones fugitivas, especialmente en aplicaciones químicas y de petróleo y gas.

6. Actuador / Unidad de operación

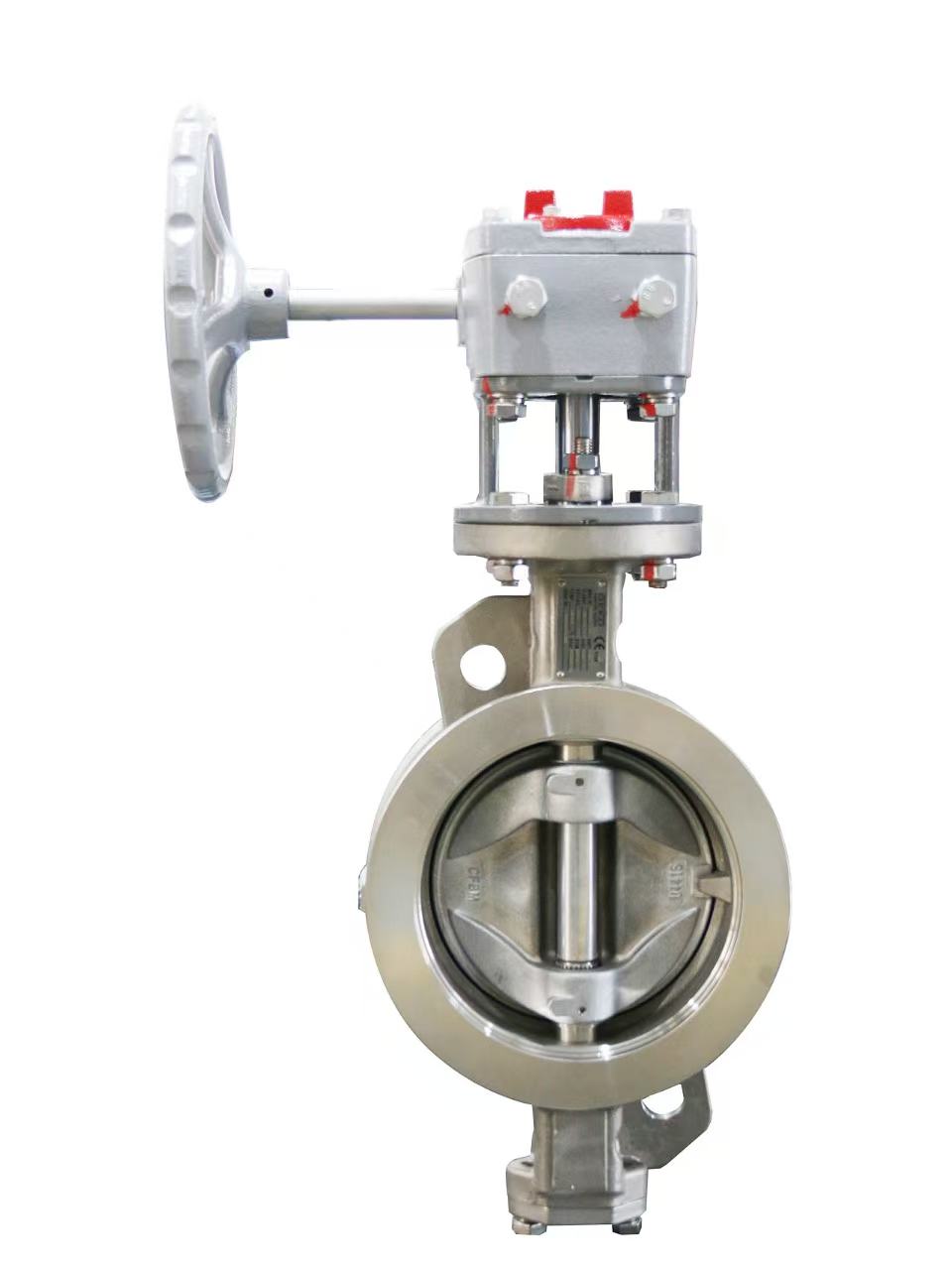

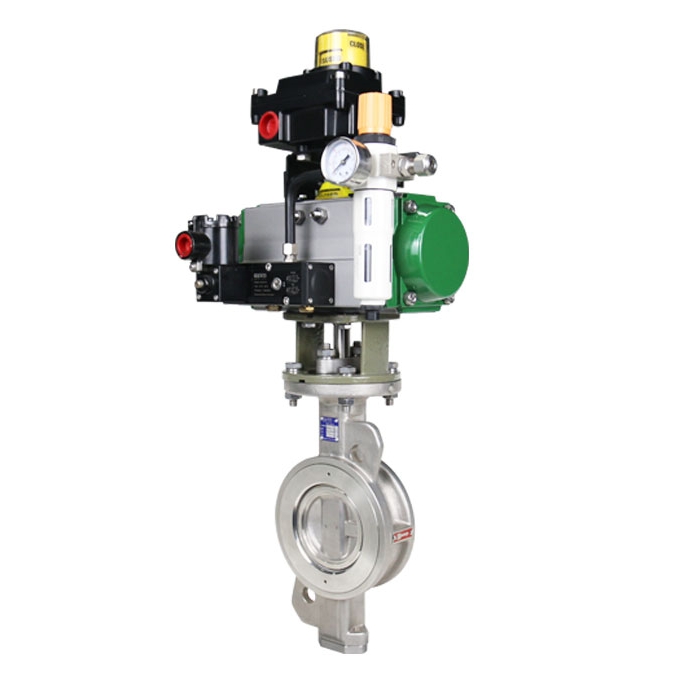

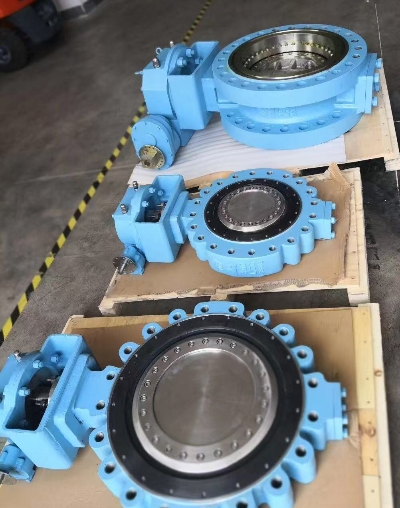

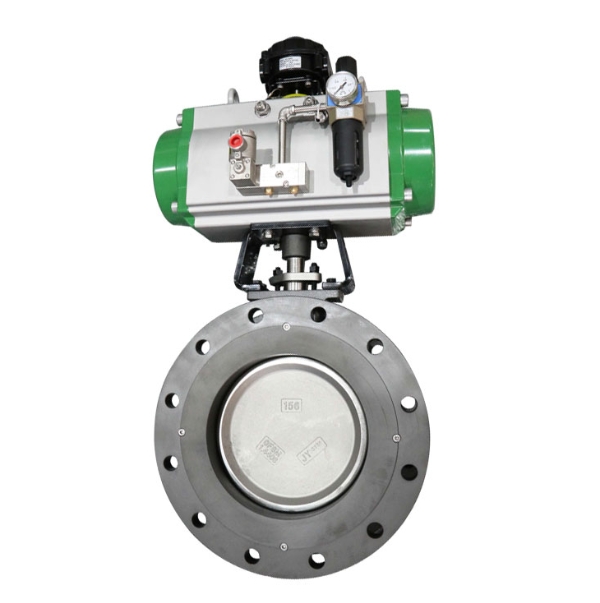

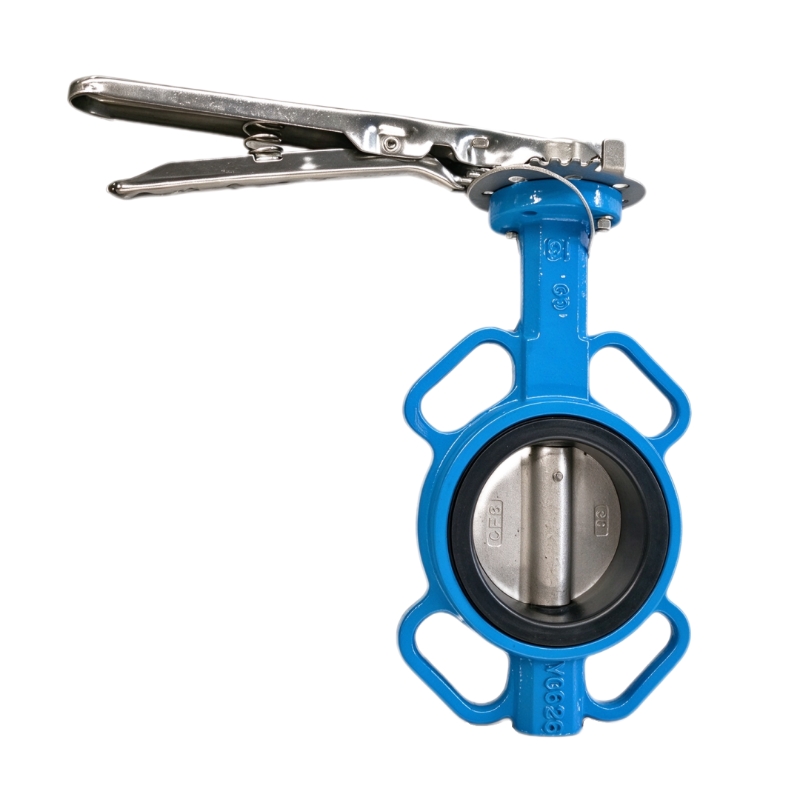

El actuador proporciona el par necesario para hacer girar el vástago y el disco. Las versiones manuales utilizan un volante o una palanca. válvulas de mariposa neumáticas Utilice aire comprimido para un control rápido de encendido/apagado o modulación. válvulas de mariposa eléctricas Permiten el funcionamiento automatizado a distancia y el ajuste preciso del flujo. Se pueden instalar posicionadores en los actuadores modulantes para mantener ángulos de disco exactos.

Cómo funcionan juntos estos componentes

Cuando el actuador hace girar el vástago de la válvula, el disco rota dentro del cuerpo. En posición cerrada, el disco presiona contra el asiento para bloquear el paso del fluido. Al abrirse, el disco gira paralelamente al flujo, permitiendo así el paso del fluido. Todas las piezas deben ser compatibles con la presión, la temperatura y el fluido de trabajo. Una incompatibilidad en el material del asiento o del disco provocará rápidamente fugas y fallos prematuros.

Gama de válvulas de mariposa GEKO Valve

GEKO Valve suministra conjuntos completos de válvulas de mariposa con componentes de alta calidad. Nuestra gama incluye válvulas de mariposa con asiento blando y metálico, concéntricas, de doble y triple desplazamiento, disponibles en diseños tipo wafer, con orejetas y bridadas, con actuadores manuales, neumáticos o eléctricos para proyectos industriales y municipales en todo el mundo.
