Válvulas de bola flotantes frente a válvulas de bola con montaje de muñón: cómo elegir la válvula de bola adecuada para su sistema.

Al especificar válvulas de bola para sistemas de tuberías industriales, una de las decisiones de ingeniería más importantes es elegir entre válvulas de bola flotantes y válvulas de bola con soporte de muñón. Si bien ambas pertenecen a la familia de válvulas de bola de cuarto de vuelta y ofrecen un cierre hermético, sus mecanismos de soporte de bola generan diferencias significativas en la capacidad de presión, el rango de tamaños, el par de operación, la vida útil y el costo total del proyecto. GEKO Valve fabrica ambos diseños para las industrias de petróleo y gas, petroquímica, energía, tratamiento de agua y procesos. Comprender sus principios de funcionamiento, ventajas y desventajas ayuda a los ingenieros a evitar fallas por especificaciones incorrectas y a reducir los costos de mantenimiento a largo plazo.

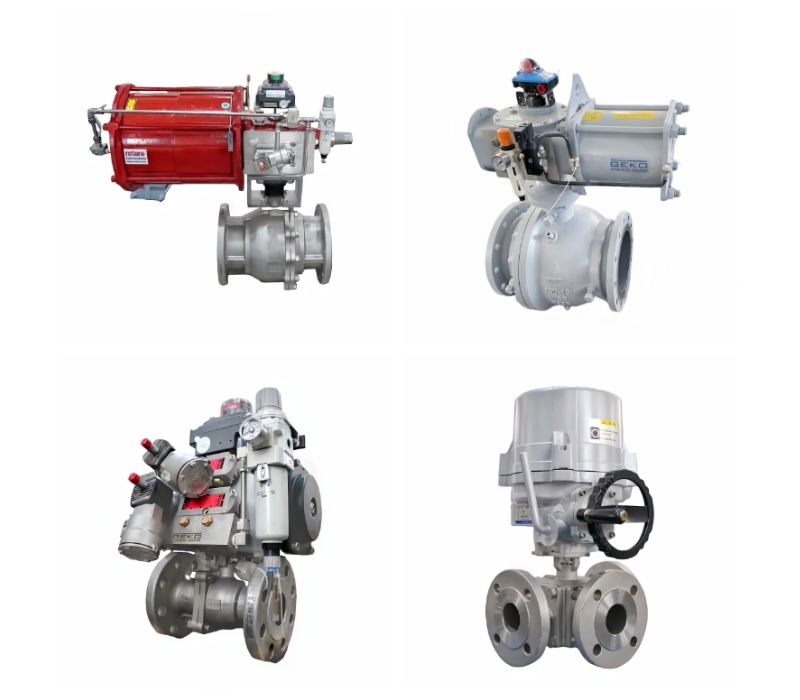

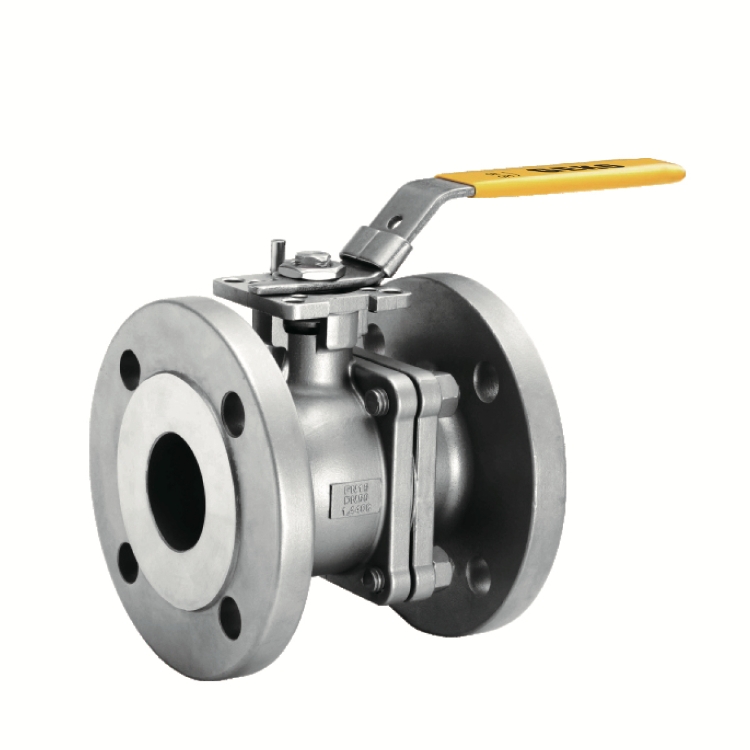

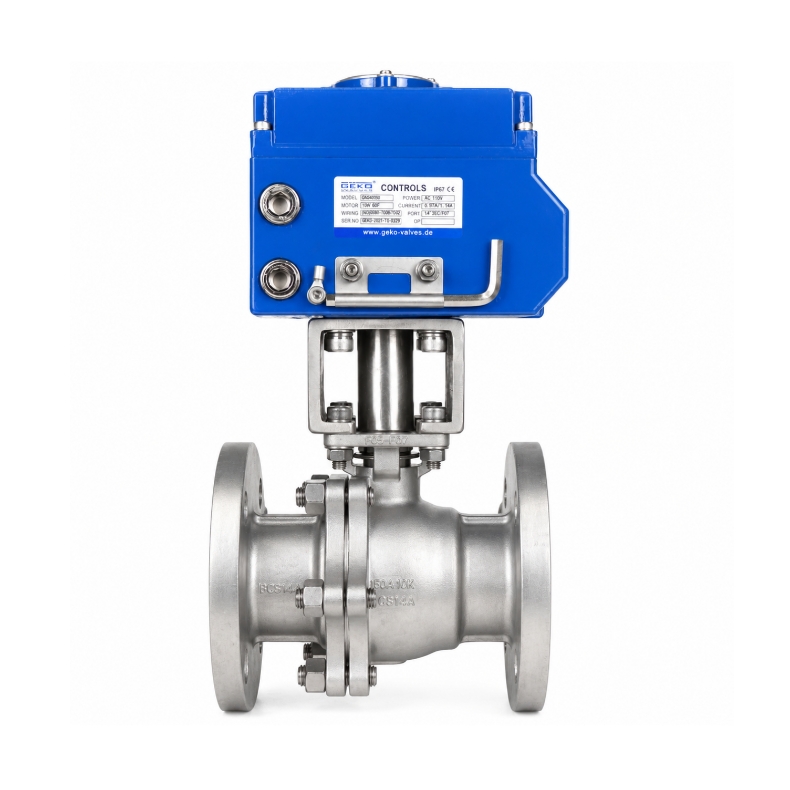

¿Qué es una válvula de bola flotante?

En una válvula de bola flotante, la bola no está bloqueada mecánicamente desde abajo. Se mantiene en posición únicamente por la compresión de dos anillos de asiento. Cuando la válvula se cierra, la presión de la línea empuja ligeramente la bola hacia el asiento aguas abajo para crear un cierre hermético asistido por presión.

• - Construcción interna sencilla con menos componentes.
• - El rendimiento del sellado mejora a medida que aumenta la presión de trabajo dentro del rango permitido.
• - Rentable para aplicaciones industriales de uso general.
• - El par de funcionamiento aumenta significativamente a alta presión; la alta presión puede sobrecargar y dañar los asientos blandos.

Ámbito de aplicación típico: Tamaños pequeños a medianos de hasta DN150 (6 pulgadas), clases de presión bajas a medias (Clase 150-300). Ampliamente utilizado en tuberías de agua, procesamiento químico general y procesos de presión media.

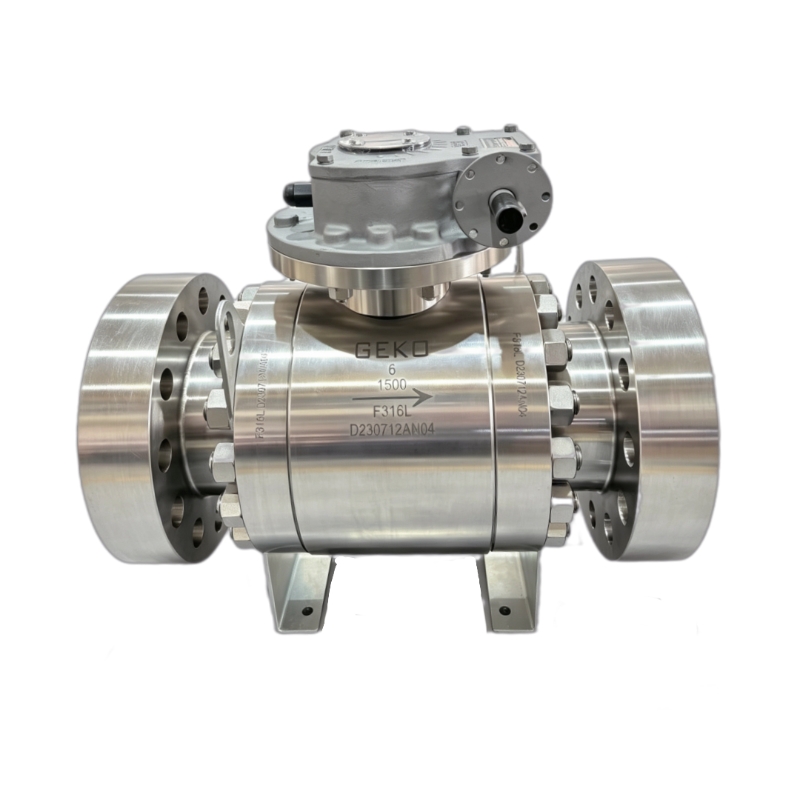

¿Qué es una válvula de bola con montaje de muñón?

Una válvula de bola con muñón cuenta con una bola fijada por un vástago superior y un eje de muñón inferior. La bola no puede desplazarse bajo la presión del fluido. El sellado se logra mediante anillos de asiento con resorte que presionan contra la superficie fija de la bola, independientemente de la presión de la línea.

• - La carga de presión se soporta mediante ejes de muñones en lugar de asientos de válvulas.
• - Par de funcionamiento bajo y estable incluso a alta presión, ideal para accionamiento neumático o eléctrico.
• - Funciona de forma fiable para aplicaciones de gran diámetro y alta presión; protege los asientos de la sobrecompresión.
• - Estructura más compleja, mayor inversión inicial en comparación con el tipo flotante.

Ámbito de aplicación típico: Tuberías de gran diámetro, de alta presión (Clase 600 o superior), con funcionamiento en ciclos frecuentes. Las principales aplicaciones incluyen oleoductos y gasoductos, refinerías, sistemas de procesamiento de centrales eléctricas y servicios de aislamiento críticos.

Comparación de núcleos: Válvulas de bola flotantes frente a válvulas de bola montadas sobre muñones

• - Soporte de la bola: Flotante – soportado únicamente por los asientos; Montado sobre pivote – soportado por la tija más el eje inferior del pivote
• - Principio de sellado: Flotante: la presión empuja la bola contra el asiento aguas abajo; Montado sobre muñón: los asientos energizados por resorte se mueven hacia la bola fija.
• - Tamaño óptimo: Flotante: DN15-DN150; Montado sobre muñón: DN50 y superior, hasta diámetros de gran diámetro.
• - Adaptabilidad a la presión: Flotante: presión baja-media; Montado sobre muñón: presión media-alta y extrema
• - Par de funcionamiento: Flotante: el par aumenta con la presión; Montado sobre muñón: par bajo y estable
• - Idoneidad para la automatización: Flotante: factible a presión moderada; Montado sobre muñón: preferible para sistemas automatizados de alta presión.
• - Nivel de costo: Flotante: menor costo de compra; Montado sobre muñón: mayor costo inicial, menor costo de mantenimiento durante su vida útil.

Guía de selección: ¿Cuándo elegir válvulas de bola flotantes?

Seleccione válvulas de bola flotantes si su proyecto cumple con la mayoría de las siguientes condiciones:

• - Tamaño nominal ≤ DN150 (6 pulgadas)
• - La presión de trabajo se mantiene dentro de la clase de presión baja a media (Clase 150-300).
• - Fluidos de proceso de uso general: agua, productos químicos ligeros, aire comprimido
• - Funcionamiento manual o automatizado bajo presión moderada
• - El proyecto hace hincapié en el coste competitivo de los componentes con requisitos de fiabilidad estándar.

Guía de selección: ¿Cuándo elegir válvulas de bola con montaje de muñón?

Especifique válvulas de bola con montaje de muñón para estos escenarios de trabajo exigentes:

• - Tuberías de gran diámetro ≥ DN200
• - Servicio de alta presión: clasificaciones de presión Clase 600, Clase 900 y superiores.
• - Sistemas de control automático accionados neumática o eléctricamente
• - Ciclos frecuentes de apertura y cierre, servicio crítico de aislamiento de seguridad
• - Transporte de petróleo y gas, refinería, central eléctrica y procesos químicos de alta exigencia.
• - Donde la alta presión no debe generar un par de funcionamiento excesivo ni dañar los asientos de sellado.

Errores comunes en la selección de personal que se deben evitar.

Muchos fallos en campo se deben a que la estructura de la válvula de bola no se ajusta a las condiciones de trabajo reales. Una válvula de bola flotante utilizada para servicio de alta presión y gran diámetro generará un par excesivo, provocando el aplastamiento del asiento y riesgo de fugas. Si bien las válvulas montadas sobre muñones pueden, técnicamente, funcionar en líneas de baja presión y pequeño diámetro, suponen un coste adicional innecesario. Siempre evalúe el tamaño, la presión, los requisitos de accionamiento y el fluido antes de seleccionar el tipo de válvula.

Conclusión

No existe un diseño universalmente superior entre las válvulas de bola flotantes y las montadas sobre muñón; la elección correcta depende completamente del tamaño de la tubería, la presión de operación, el modo de accionamiento, las propiedades del fluido y el presupuesto del proyecto. Las válvulas de bola flotantes ofrecen un rendimiento sencillo y económico para tuberías industriales generales de tamaño pequeño y presión media. Las válvulas de bola montadas sobre muñón destacan en sistemas de procesos automatizados críticos, de gran diámetro y alta presión, ofreciendo un par estable y una vida útil prolongada. GEKO Valve suministra válvulas de bola flotantes y montadas sobre muñón con diversas clases de presión, materiales de cuerpo y opciones de accionamiento para satisfacer los requisitos de diversos proyectos industriales.
