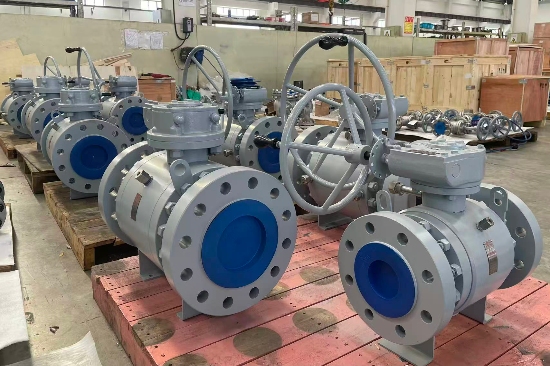

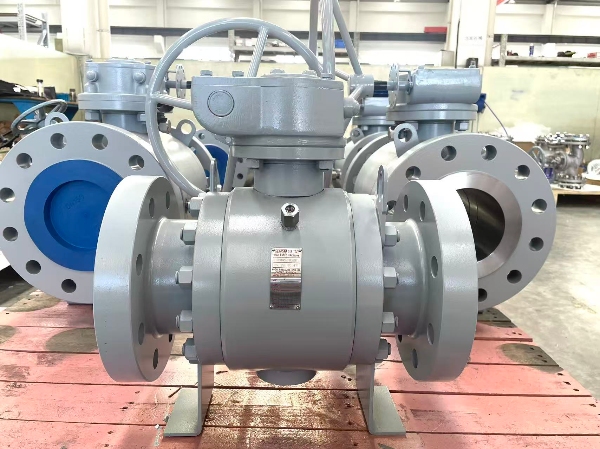

Válvula de bola sellada GEKO DBB: cero fugas para gas natural e hidrocarburos

En las etapas críticas del transporte de gas natural e hidrocarburos, el rendimiento de la válvula afecta directamente tanto la seguridad como la eficiencia. El último envío de GEKO de la válvula de bola de sellado rígido DBB (doble bloqueo y purga) ha recibido excelentes comentarios de los clientes gracias a su sellado hermético conforme a la norma ISO 5208 con cero fugas de grado A.

1. Válvula de bola sellada rígida DBB: la opción ideal para aplicaciones de gas natural e hidrocarburos

1.1 Características principales: Sellado sin fugas y adaptabilidad a condiciones extremas

La válvula de bola de sellado rígido GEKO DBB emplea un diseño de sellado metal-metal, que logra un sellado hermético gracias a asientos de válvula y superficies de contacto de bola rectificados con precisión. Cumple con la norma de fugas ISO 5208 de grado A, lo que evita totalmente las fugas de gas durante las pruebas de alta presión. Esto garantiza el cumplimiento de los estrictos requisitos de cero fugas para gasoductos. El cuerpo de la válvula está fabricado en acero de aleación de alta resistencia, tratado térmicamente hasta una dureza superior a HRC 60, lo que mejora significativamente la resistencia al desgaste y garantiza un funcionamiento estable a largo plazo en entornos corrosivos con gases de hidrocarburos como el metano y el propano.

1.2 Ventajas estructurales: aislamiento dual y redundancia de seguridad

El diseño DBB incluye dos superficies de sellado independientes con una válvula de purga intermedia, lo que crea una barrera de aislamiento doble. Si el sello principal falla, el sello de respaldo se activa inmediatamente, mientras que la válvula de purga libera el gas residual, evitando la acumulación de presión. Este diseño es crucial en las plantas de procesamiento de gas natural, donde previene eficazmente los riesgos de explosión por fugas. El cuerpo de la válvula es modular, lo que facilita el mantenimiento in situ y reduce el tiempo de inactividad.

1.3 Parámetros de rendimiento: cobertura de demandas de espectro completo

Rango de presión: Clase 150 a Clase 1500, adecuado para diferentes niveles de presión, desde recolección de baja presión hasta tuberías de larga distancia de alta presión.

Rango de temperatura: -46 °C a 200 °C, cubriendo áreas extremadamente frías y entornos de refinación de alta temperatura.

Diámetro nominal: DN 15 a DN 600, satisfaciendo las necesidades de control de flujo desde pequeñas líneas de derivación hasta tuberías principales.

Métodos de actuación: Admite actuadores manuales, neumáticos, eléctricos e hidráulicos, compatibles con sistemas de control de automatización.

2. Análisis en profundidad de los escenarios de aplicación del gas natural y los hidrocarburos

2.1 Transporte de gas natural: componente central de los gasoductos de larga distancia

En tuberías de gas natural de larga distancia, la válvula de bola sellada rígida DBB actúa como un dispositivo de cierre crítico, realizando las siguientes funciones:

Control de alta presión: En tuberías de presión de clase 900 y superior, las válvulas deben soportar frecuentes operaciones de apertura y cierre. Las válvulas GEKO han superado pruebas de fatiga, manteniendo la integridad del sello después de 100.000 ciclos.

Parada de emergencia: cuando se vincula a sistemas SCADA, la válvula puede abrirse o cerrarse completamente en 5 segundos, respondiendo a alarmas de fugas en las tuberías.

Limpieza de tuberías: La función de apertura y cierre rápido de la válvula de bola, en conjunto con un dispositivo de limpieza, garantiza la eliminación de impurezas de la tubería, manteniendo un transporte eficiente.

2.2 Procesamiento de gas de hidrocarburos: Apoyo confiable para instalaciones de refinación y GNL

En las estaciones receptoras de GNL (gas natural licuado) y refinerías, las válvulas enfrentan el doble desafío de las bajas temperaturas y la corrosión:

Sellado a baja temperatura: Los materiales especiales de sellado a baja temperatura mantienen la elasticidad a -196 °C, evitando fugas causadas por contracción en frío.

Protección contra la corrosión: El cuerpo de la válvula está recubierto con un revestimiento de aleación a base de níquel, que resiste la corrosión de gases ácidos como H₂S y CO₂, lo que prolonga la vida útil.

Aislamiento de procesos: En torres de destilación, compresores y otros equipos, la válvula permite un control preciso del flujo de gases de hidrocarburos, lo que favorece la optimización del proceso.

2.3 Casos típicos de aplicación

Caso 1: En un proyecto de gasoducto natural multinacional, después de adoptar las válvulas de bola DBB de GEKO, la tasa de fuga se redujo del promedio de la industria de 0,5% a 0%, ahorrando más de $2 millones en costos de mantenimiento anuales.

Caso 2: En una unidad de craqueo de alta temperatura de una refinería de Medio Oriente, las válvulas GEKO han estado en funcionamiento continuo durante 3 años sin fallas en los sellos, reemplazando el producto importado original.

3. Cómo hacer coincidir los requisitos con las características del producto

3.1 Selección de parámetros clave

Clasificación de presión: elija válvulas con clasificaciones de clase 300 a clase 1500 según la presión de diseño de la tubería para evitar riesgos de sobrepresión.

Rango de temperatura: opte por válvulas de baja temperatura en regiones frías, mientras que los entornos de alta temperatura requieren consideración de diseños de disipación de calor.

Método de actuación: Para escenarios de control remoto, se recomiendan actuadores eléctricos, mientras que los actuadores neumáticos son ideales para sistemas de apagado de emergencia.

3.2 Consejos de instalación y mantenimiento

Comprobación previa a la instalación: Confirme que la marca de dirección de flujo de la válvula coincida con la tubería y que las superficies de conexión de la brida estén limpias y sin daños.

Inyección de grasa de sellado: utilice grasa de sellado especializada para mejorar el sellado a baja presión, garantizando que la cantidad inyectada cumpla con las especificaciones del fabricante.

Mantenimiento regular: Revise el desgaste del asiento cada 6 meses y realice pruebas de estanqueidad anualmente. Reemplace los componentes viejos con prontitud.

3.3 Estándares y certificaciones de la industria

Certificación ISO 5208: Garantiza que la válvula pasa rigurosas pruebas de estanqueidad al gas, con una tasa de fuga inferior al 0,01 %.

Cumplimiento de API 6D: Cumple con los estándares de la industria del petróleo y el gas natural, lo que garantiza confiabilidad en el diseño, la fabricación y la inspección.

Certificación CE: Cumple con las directivas de equipos a presión de la UE, lo que respalda la adquisición global.

Elija las válvulas GEKO hoy: Visite el sitio web de GEKO o comuníquese con los distribuidores autorizados. info@geko-union.com
