En los sistemas de tuberías industriales modernos, el control de flujo estable, la instalación que ahorra espacio y el funcionamiento rentable son esenciales para la fiabilidad de la producción a largo plazo. Como una de las válvulas de cuarto de vuelta más utilizadas, la válvula de mariposa desempeña un papel fundamental en el manejo de fluidos industriales. A diferencia de las válvulas de bola para aislamiento de alta presión de servicio pesado o las válvulas de compuerta para servicio de flujo directo completo, las válvulas de mariposa presentan ventajas estructurales y funcionales únicas adaptadas a tuberías industriales de gran diámetro, sistemas de circulación y regulación de flujo frecuente. Este artículo se centra en Cómo funcionan las válvulas de mariposa en aplicaciones reales de tuberías industriales., incluyendo las funciones operativas principales, la lógica de coordinación de la tubería, las diferencias funcionales entre los distintos tipos y el valor de la aplicación industrial.
1. Funciones principales de las válvulas de mariposa en tuberías industriales
Las válvulas de mariposa desempeñan tres funciones principales en las tuberías industriales: aislamiento de la tubería, regulación del flujo continuo y protección del sistema de tuberías. Estas tres funciones garantizan el funcionamiento estable de los sistemas industriales de tratamiento de agua, climatización, química, energía y protección ambiental.
1.1 Función de aislamiento de la tubería
La función industrial más básica de una válvula de mariposa es el aislamiento del sistema. Durante el mantenimiento de equipos, la revisión de segmentos de tuberías o una parada de emergencia, la válvula de mariposa interrumpe completamente el flujo de fluido al girar el disco hasta la posición de cierre total. Las válvulas de mariposa de grado industrial, tanto de asiento blando como de asiento metálico, ofrecen un cierre fiable, aislando eficazmente los fluidos aguas arriba y aguas abajo para garantizar un mantenimiento seguro y evitar el reflujo. Esta función se utiliza ampliamente para el aislamiento de tuberías principales y el control independiente de ramales en grandes redes de tuberías industriales.
1.2 Regulación y estrangulamiento precisos del flujo
A diferencia de las válvulas de compuerta que solo admiten el estado de apertura total o cierre total, las válvulas de mariposa se destacan por regulación del flujo industrialAl ajustar el ángulo de apertura del disco de mariposa (de 0° a 90°), los operadores pueden controlar con precisión el caudal de la tubería, la velocidad del fluido y la presión del sistema. Esta función ajustable hace que las válvulas de mariposa sean ideales para sistemas industriales de circulación de agua, suministro de fluidos químicos y tuberías de gases de combustión que requieren un ajuste de caudal estable y continuo.
1.3 Estabilización de la presión y protección del sistema
En las tuberías industriales de circulación, los aumentos repentinos de caudal suelen provocar fluctuaciones de presión en el sistema. El ajuste flexible de apertura de las válvulas de mariposa permite amortiguar el impacto instantáneo de la presión, equilibrar la presión del sistema de tuberías y evitar daños en los equipos causados por diferencias de presión excesivas. En sistemas de circulación industrial de gran diámetro, las válvulas de mariposa estabilizan eficazmente el flujo de fluidos y mejoran el coeficiente de seguridad general de la red de tuberías.
2. Rendimiento de los diferentes diseños de válvulas de mariposa en tuberías industriales
Los distintos tipos estructurales de válvulas de mariposa tienen un posicionamiento funcional diferenciado en los escenarios industriales, lo que determina las condiciones de funcionamiento aplicables en las tuberías:
2.1 Válvulas de mariposa concéntricas para circulación industrial general

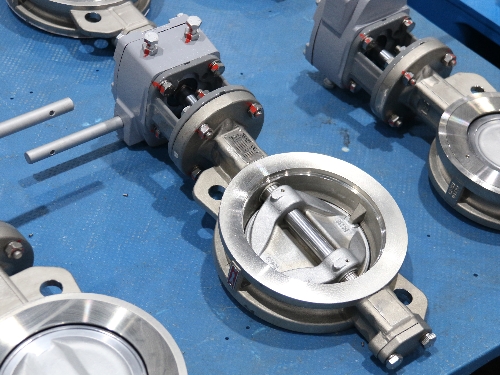

Las válvulas de mariposa concéntricas cuentan con una estructura de disco y vástago central, de fácil manejo y bajo costo. Se utilizan principalmente en tuberías industriales convencionales de baja presión y temperatura ambiente, para tareas diarias de aislamiento y regulación básica del caudal de agua, aire y fluidos no corrosivos.
2.2 Válvulas de mariposa de doble y triple desplazamiento para servicio industrial pesado

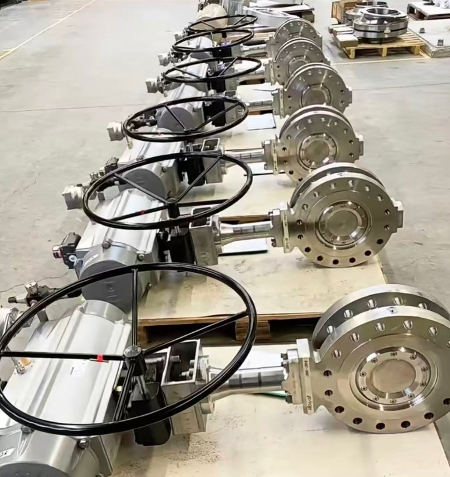

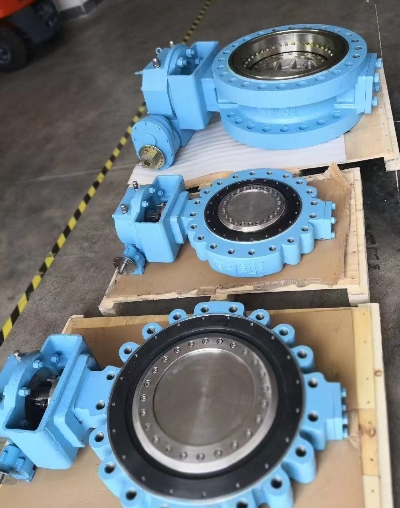

Las válvulas de mariposa de doble y triple desplazamiento eliminan la fricción entre el disco y el asiento durante la rotación, mejorando notablemente la durabilidad del sellado y la resistencia a altas presiones. En tuberías industriales de alta presión, con vapor a alta temperatura y productos químicos corrosivos, las válvulas de mariposa de desplazamiento logran un funcionamiento estable durante ciclos prolongados, solucionando el problema del fácil desgaste y las fugas de las válvulas concéntricas convencionales en condiciones industriales adversas.
2.3 Funciones de instalación de tuberías tipo oblea y tipo lengüeta

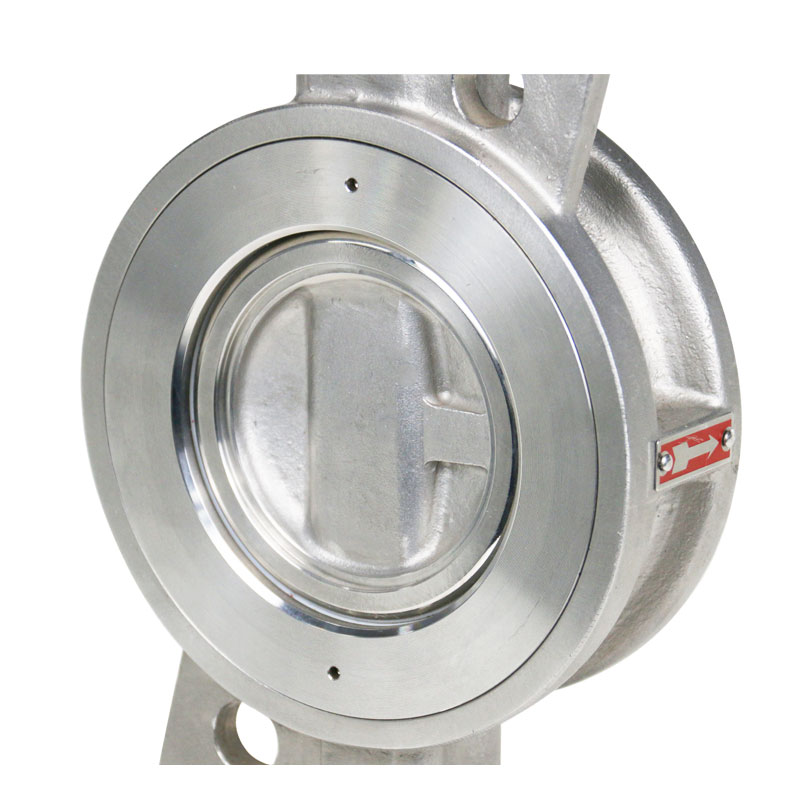

válvulas de mariposa tipo oblea Se sujetan entre las bridas de las tuberías gracias a su cuerpo ultrafino, lo que ahorra espacio de instalación y las hace adecuadas para sistemas de tuberías industriales compactos montados sobre patines. válvulas de mariposa con orejetas Las orejetas roscadas permiten el desmontaje unilateral de la tubería, posibilitando el mantenimiento independiente de secciones individuales sin necesidad de detener todo el sistema, lo que mejora considerablemente la eficiencia de las operaciones industriales.
3. Modos de actuación y sus diferencias funcionales industriales
El modo de funcionamiento determina directamente la función de automatización de la válvula en los sistemas de tuberías industriales:
Válvula de mariposa manual: Adopta un sistema de accionamiento por palanca o engranaje, adecuado para la conmutación de baja frecuencia en tuberías industriales, lo que permite el aislamiento manual in situ y un ajuste sencillo con bajos costes de mantenimiento.

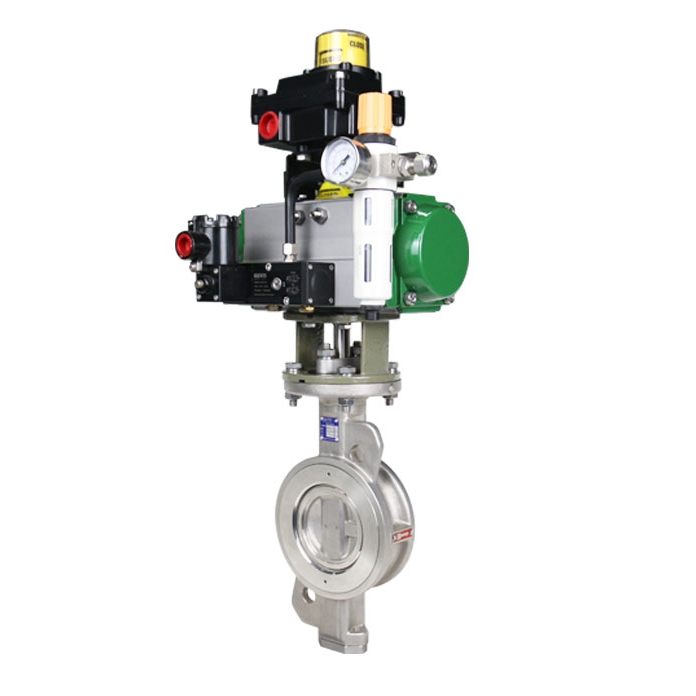

Válvula de mariposa neumática: Impulsados por actuadores neumáticos, ofrecen una respuesta rápida y un rendimiento a prueba de explosiones, adecuados para tuberías industriales de productos químicos, petroquímicos y fluidos inflamables para el corte automático de emergencia y el control de flujo.
Válvula de mariposa eléctrica: Admite control remoto de señales, regulación proporcional y enlace de sistemas, adaptándose perfectamente a los sistemas de tuberías inteligentes industriales PLC y SCADA, lo que permite una gestión automática del flujo sin intervención humana.
4. Ventajas únicas de las válvulas de mariposa en tuberías industriales
En comparación con otras válvulas industriales, las válvulas de mariposa ofrecen ventajas funcionales insustituibles en redes de tuberías industriales a gran escala:
Estructura superligera y compacta, que reduce la carga de la tubería y los costos de instalación.
Operación rápida de cuarto de vuelta, lo que mejora la velocidad de respuesta del oleoducto y la eficiencia en el manejo de emergencias.
Excelente adaptabilidad a tuberías de gran diámetro, con evidentes ventajas de coste respecto a las válvulas de bola y las válvulas de compuerta.
Funciones duales de aislamiento y regulación, que satisfacen las diversas necesidades de control de tuberías industriales.
Pocas piezas de desgaste internas, funcionamiento estable a largo plazo y baja frecuencia de mantenimiento industrial.
5. Escenarios de aplicación industrial basados en funciones de oleoducto
Tuberías industriales de agua y aguas residualesLas válvulas de mariposa regulan el flujo y aíslan las tuberías en sistemas de tratamiento de agua bruta, agua purificada y aguas residuales.
Sistemas de climatización y circulación central: Ajustar el caudal de circulación de agua fría y caliente para estabilizar los sistemas de control de temperatura del edificio y la fábrica.
Oleoductos y gasoductos químicos y petroquímicosLas válvulas de mariposa con asiento metálico descentrado controlan fluidos corrosivos y fluidos de proceso a alta temperatura.
Tuberías industriales de centrales eléctricas: Se utiliza para la circulación de agua de refrigeración, la evacuación de gases de combustión y el aislamiento de sistemas auxiliares.
Tuberías industriales de protección contra incendiosProporcionar un sistema rápido de corte de emergencia y control de flujo para sistemas de agua contra incendios.
6. Soluciones de válvulas de mariposa de grado industrial GEKO Valve
GEKO Valve ofrece una gama completa de válvulas de mariposa industriales optimizadas para entornos de tuberías complejos, incluyendo válvulas de mariposa concéntricas y de triple desplazamiento, estilos de instalación tipo wafer y lug, configuraciones estructurales con sellado blando y metálico, así como paquetes completos de válvulas automatizadas neumáticas y eléctricas. Todos los productos se fabrican rigurosamente según los estándares industriales, con un rendimiento de regulación estable y una capacidad de sellado fiable, lo que garantiza un funcionamiento seguro, eficiente y duradero de diversos sistemas de tuberías industriales.
