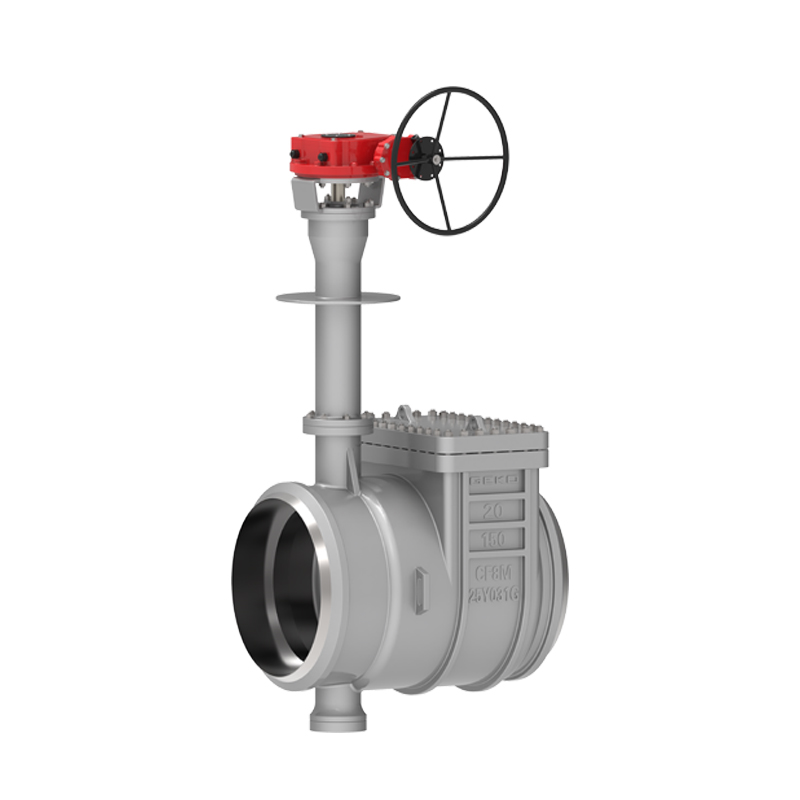

Válvula de mariposa criogénica montada en la parte superior
Válvula de mariposa criogénica GKV930D de montaje superiorEstá especialmente diseñado para un funcionamiento seguro y fiable en aplicaciones a temperaturas extremadamente bajas. Cuenta con un panel de acceso superiorLa válvula permite realizar un mantenimiento completo in situ sin necesidad de desmontarla de la tubería. Configuraciones con asientos de metal o PTFE, que ofrecen un cierre hermético, un funcionamiento con bajo par y una larga vida útil en procesos de GNL, GLP, amoníaco y otros procesos criogénicos.
Válvula de mariposa criogénica con panel de acceso superior: mantenimiento en línea sencillo y rendimiento criogénico fiable
| |
Rango de tamaños 2” – 24” (DN50 – DN600), tamaños mayores hasta 72” disponibles bajo pedido | Material de la carrocería y el capó Acero al carbono, acero inoxidable, dúplex/superdúplex, titanio, aleaciones de alto contenido en níquel |
Rango de temperatura De -196 °C a +230 °C; temperaturas más altas disponibles bajo pedido. | Material del eje/vástago Eje pasante de una sola pieza (BS6364 párr. 4.12), acero inoxidable 17-4PH o 316 para máxima rigidez. |
Clasificación de presión Clase ASME 150 – 2500 / EN 1092 PN10 – PN400; presión de cierre hasta 100 bar | Asientos y sellos Juntas de metal/PTFE laminadas o híbridas, autocompensantes y accionadas por par; Clase IV–VI, API 598, sin fugas bajo pedido. |
Empaquetadura y prensaestopas Sistema de prensaestopas certificado de bajas emisiones; empaquetadura de PTFE o grafito | Material de disco/recorte Acero inoxidable o dúplex con disco endurecido; opciones de revestimiento anticavitación y deflector. |
Opciones de accionamiento Neumático, eléctrico, hidráulico, electrohidráulico o manual | Conexiones finales Extremo tipo oblea, con orejetas, de doble brida o para soldadura a tope |
Configuraciones corporales Diseños de capó criogénico estándar y extendido; el panel de acceso superior permite un mantenimiento completo en línea sin necesidad de retirar la tubería. | Clase de fuga ANSI/FCI 70-2 Clase IV–VI, API 598 Cero fugas bajo pedido |
Características de diseño Panel de acceso superior para facilitar el mantenimiento; funcionamiento con giro de un cuarto de vuelta; diseño con ajuste de par que garantiza un sellado uniforme; sin tornillos internos que se aflojen con la vibración. | Aplicaciones Servicio criogénico para GNL, GLP, amoníaco, metanol, gas de venteo, recuperación de gas instantáneo y procesamiento químico de hidrocarburos. |
Características de seguridad Eje anti-explosión (Clase 300+), empaquetadura de bajas emisiones, panel de acceso superior que reduce el tiempo de inactividad y los riesgos de mantenimiento. | Mejoras opcionales Revestimientos anticavitación y de bajo ruido, revestimiento duro y aleaciones especiales, dimensiones personalizadas entre caras |

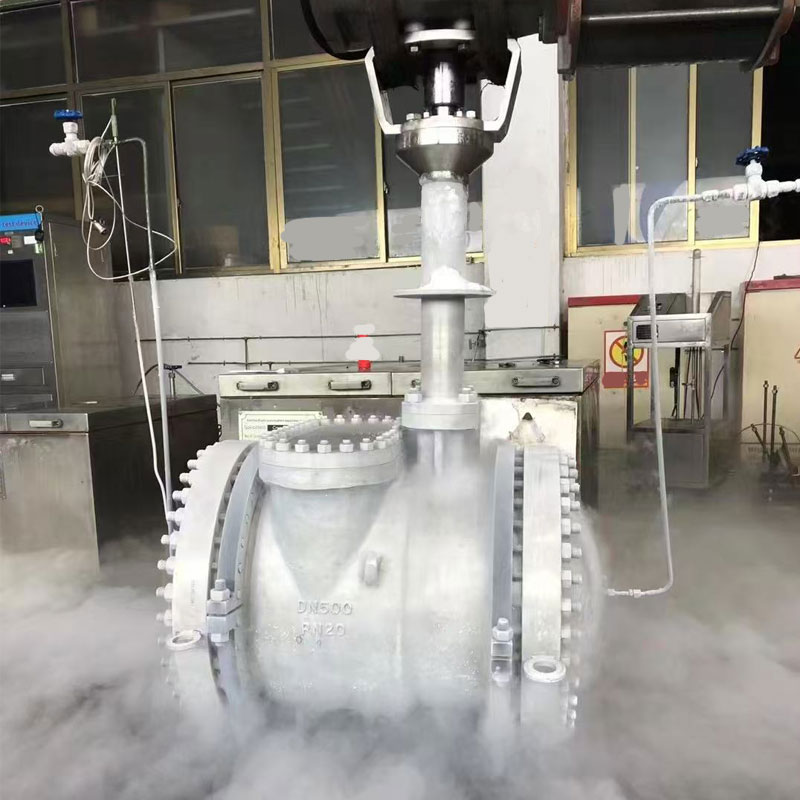

Válvula de mariposa criogénica de acceso superior GKV930D (similar a Severn's
La válvula criogénica 8000 ofrece un rendimiento fiable en temperaturas extremadamente bajas.
Aplicaciones con mantenimiento completo en línea a través del panel de acceso superior.
Diseño de válvulas: Eje pasante de una sola pieza para mayor resistencia y un sellado duradero.
Configuraciones y tamaño: Conector tipo oblea, con orejetas, doble brida, extremo para soldadura a tope; 2”–24”
(DN50–DN600), tamaños mayores bajo pedido.
Presión y temperatura: Clase ASME 150–2500 / PN10–PN400; –196°C a +230°C.
Asientos y juntas: Asientos de metal o PTFE, accionados por torsión, autocompensantes;
Fuga de clase IV a VI.
Materiales: Acero al carbono, acero inoxidable, dúplex/súper dúplex, titanio, aleaciones de alto contenido en níquel.
Opciones de acabado: Discos con superficie endurecida, molduras anticavitación/deflectores para reducir el ruido y el desgaste.
Accionamiento y funcionamiento: Neumático, eléctrico, hidráulico, electrohidráulico,
o manual; funcionamiento de cuarto de vuelta para control o apagado.
Similar a la válvula de mariposa criogénica 8000 de Severn.
Panel de acceso superior: Mantenimiento completo en línea sin desmontaje; reduce el tiempo de inactividad y los costes de mantenimiento.
Eje pasante de una sola pieza: Maximiza la rigidez, minimiza el desgaste y garantiza un sellado a largo plazo.
Preparado para criogeniaFunciona de forma fiable hasta –196 °C, adecuado para GNL, GLP, amoníaco, metanol y otras aplicaciones de baja temperatura.
Opciones de asientos flexibles: Asientos de metal o PTFE, fijados mediante torsión y autocompensantes para el desgaste y los cambios de temperatura.
Anticavitación y reducción de ruido: Molduras y deflectores opcionales para reducir la cavitación, la vibración y el ruido.
A prueba de explosiones y de baja emisión: Disposición de prensaestopas de baja emisión, eje anti-explosión estándar para Clase 300 y superiores.
Amplia compatibilidad: Admite conexiones de extremo tipo wafer, con orejetas, de doble brida y para soldadura a tope; dimensiones cara a cara estándar o personalizadas.
Materiales duraderos: Disponemos de acero al carbono, acero inoxidable, dúplex, titanio y aleaciones de alto contenido en níquel con recubrimientos endurecidos.
