El Válvula de estrangulación de control de alta presión GKV4200 Para servicio severo está diseñado para aplicaciones de control de alta presión hasta 15.000 psi, ofreciendo un rendimiento sólido y fiabilidad en sistemas de petróleo y gas terrestres y marinos.
Construido según las normas API y ASME, cuenta con una estructura de cuerpo rígido, fácil mantenimiento con acceso superior y opciones de acabado modulares para un control eficaz de la erosión, la cavitación y el ruido en condiciones de servicio severas.
Válvula de estrangulación angular para servicio severo GKV4200 – Control de alta presión (5000–15000 psi)
| |
Clase de presión API 5000 / 10000 / 15000 psi | Tipo de válvula Válvula de estrangulación ajustable, control para servicio severo |
Normas de diseño y cumplimiento API 6A, API 6X, ASME Sec. VIII Div. II | Rango de tamaños 1-13/16" a 13-5/8" (tamaños nominales API) |
Materiales de la carrocería y el capó Acero al carbono y de baja aleación: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Acabados / Materiales internos Tapón y asiento: Carburo de tungsteno (inserto / recubierto / sólido) |
Estilos de recorte Jaula concéntrica 1CC – 4CC, CCD / MLT (Disco Multilaberinto) | Tipos de sellos Junta en T (metal con metal), Junta de cuña (para MLT) |
Opciones de empaquetado y prensaestopas Relleno de PTFE en forma de V (anillo en V), grafito o de baja emisión | Conexiones de capó y extremo Capó atornillado estándar |
Opciones de accionamiento Pistón neumático, hidráulico, eléctrico o volante manual | Apagado y dirección del flujo ANSI FCI 70.2 Clase IV (Clase V opcional) |
Rango de temperatura de funcionamiento -46 °C a 200 °C (con junta labial de PTFE) | Características de seguridad Diseño de vástago anti-explosión |
Aplicaciones Plataformas de producción de petróleo y gas | Características del flujo Optimizado para una recuperación a baja presión, cavitación y ruido reducidos. |
El Serie de válvulas de estrangulación angular GKV4200 Está disponible en ángulo y globo
Carrocerías con conexiones de extremo bridadas o de cubo que cumplen con API 6B/6BX
estándares. Construidas con materiales forjados o fundidos de alta resistencia, estas válvulas
están fabricados según las clasificaciones de materiales API 60K / 75K, lo que garantiza la integridad mecánica y
resistencia a la corrosión.
Clase de presión: 5000, 10000 y 15000 psi
Clase de apagado: ANSI–FCI 70.2 Clase IV (Clase V opcional)
Dirección del flujo: Rebose (estándar según API 6A 14.15.2.6)
Materiales de la carrocería: Acero al carbono, dúplex, Inconel, superdúplex
Opciones de acabado: Microspline 1CC–4CC, CCD/MLT, LRP, DPMST/LMST
Tipos de sellos: Sello en T, sello de cuña, espiral, sello labial de PTFE
Opciones de embalaje: Sellos de PTFE en forma de V, grafito y de baja emisión
Accionamiento: Neumático, hidráulico, eléctrico o manual
Cumplimiento: NACE MR0175 / ISO 15156

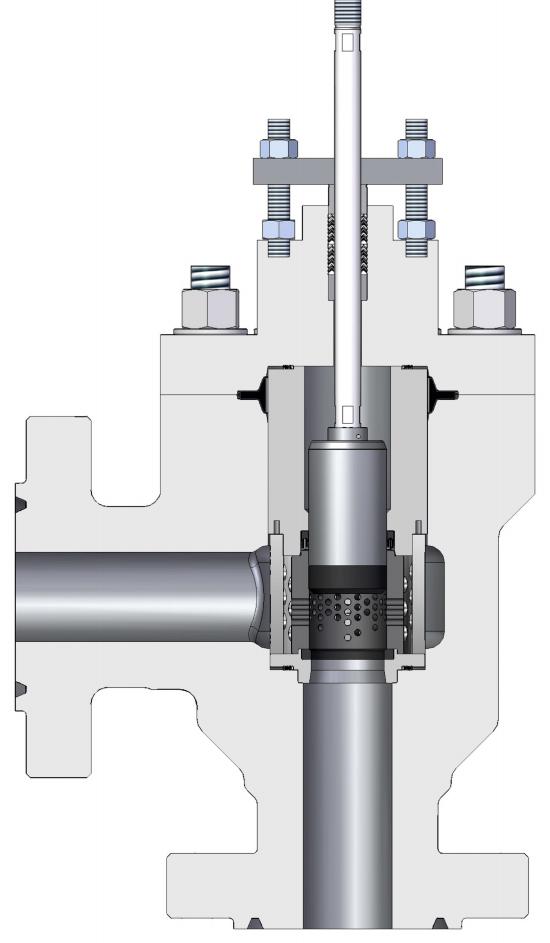

El diseño de molduras intercambiables permite un mantenimiento sencillo, mejoras de acabado,
y configuraciones flexibles, lo que garantiza que una válvula pueda servir a varias
Requisitos del proceso. Los diseños de recortes equilibrados y desequilibrados además
Mejorar la seguridad y la fiabilidad operativa en cabezales de pozo y producción exigentes.
condiciones.
Capacidad para alta presión: Con una presión nominal de hasta 15.000 psi para aplicaciones críticas de estrangulación y control.
Sistema de molduras modulares: Múltiples embellecedores tipo jaula, disco y estría para un control de flujo personalizable.
Resistencia superior a la erosión y la cavitación: Los componentes de carburo de tungsteno y a base de Inconel protegen contra el desgaste y los daños por flujo.
Mantenimiento de la entrada superior: Acceso rápido a los componentes internos para un mantenimiento simplificado y un tiempo de inactividad reducido.
Conexiones finales flexibles: Opciones de extremo de brida o cubo API 6B/6BX con configuraciones integrales o con espárragos.
Integridad de sellado mejorada: Las juntas en T metal-metal, las juntas espirales y las juntas de cuña garantizan un funcionamiento hermético.
Embalaje de baja emisión fugitiva: Las juntas labiales de grafito y PTFE cumplen con la norma ISO15848 para la protección del medio ambiente.
Diseño orientado a la seguridad: Vástago anti-expulsión, mecanismo de alivio de presión y opciones de sellado equilibrado.
Versatilidad de accionamiento: Disponible en configuraciones neumáticas, hidráulicas, eléctricas o manuales.
Probado en el terreno: Desplegado con éxito en plataformas marinas, campos petrolíferos terrestres y sistemas de cabezales de pozos de superficie.
Válvula de estrangulación para servicio severo GKV4200 – Control de alta presión (5000–15000 psi)
| |
Clase de presión API 5000 / 10000 / 15000 psi | Tipo de válvula Válvula de estrangulación ajustable, control para servicio severo |
Normas de diseño y cumplimiento API 6A, API 6X, ASME Sec. VIII Div. II | Rango de tamaños 1-13/16" a 13-5/8" (tamaños nominales API)
|
Materiales de la carrocería y el capó Acero al carbono y de baja aleación: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Acabados / Materiales internos Tapón y asiento: Carburo de tungsteno (inserto / recubierto / sólido) |
Estilos de recorte Jaula concéntrica 1CC – 4CC, CCD / MLT (Disco Multilaberinto) | Tipos de sellos Junta en T (metal con metal), Junta de cuña (para MLT) |
Opciones de empaquetado y prensaestopas Relleno de PTFE en forma de V (anillo en V), grafito o de baja emisión | Conexiones de capó y extremo Capó atornillado estándar |
Opciones de accionamiento Pistón neumático, hidráulico, eléctrico o volante manual | Apagado y dirección del flujo ANSI FCI 70.2 Clase IV (Clase V opcional) |
Rango de temperatura de funcionamiento -46 °C a 200 °C (con junta labial de PTFE)
| Características de seguridad Diseño de vástago anti-explosión |
Aplicaciones Plataformas de producción de petróleo y gas | Características del flujo Optimizado para una recuperación a baja presión, cavitación y ruido reducidos. |
