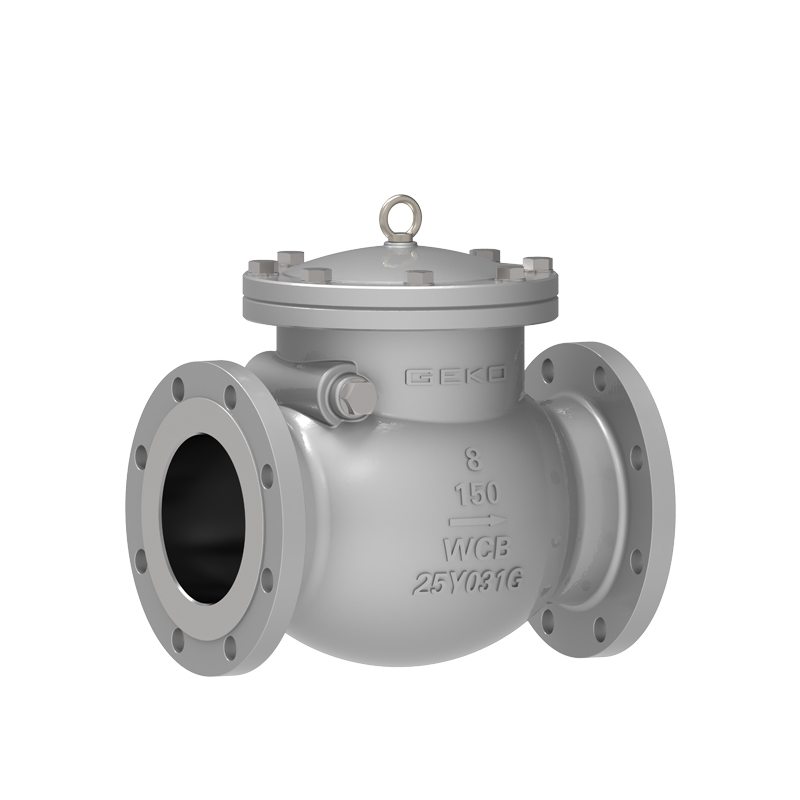

Name: Válvula de retención oscilante
Availability: InStock

Válvula de retención oscilante: prevención confiable del reflujo, resistente a altas presiones.

Rango de tamaños

DN15 a DN600 (½" a 24"), tamaños personalizados disponibles

Material de la carrocería y el capó

Acero al carbono (A216 WCB), acero inoxidable (A351 CF8/CF8M), hierro dúctil (ASTM A395), hierro fundido (ASTM A126), dúplex/superdúplex, aleaciones de níquel

Rango de temperatura

-29 °C a +427 °C (-20 °F a +800 °F)

Material del vástago/eje

Acero inoxidable 304/316/CF8M, con opción de endurecimiento o recubrimiento de baja fricción.

Presión máxima de trabajo admisible

Clase ANSI/ASME de 150 lb a 2500 lb, según el tamaño y el material.

Asientos y sellos

Opciones metal-metal, PTFE, RPTFE, PCTFE y elastoméricas para diversos medios y temperaturas.

Empaquetadura y prensaestopas

PTFE, compuesto de grafito, resistente a bajas o altas temperaturas

Estándares de conexión final

Brida: ASME B16.5 / EN1092, Soldadura a tope: ASME B16.25, Roscado: NPT / BSP, Otras conexiones personalizadas

Método de operación

Accionamiento manual (volante/engranaje), neumático o eléctrico

Orientación del flujo

Instalación horizontal, vertical y en ángulo

Estándares de diseño

API 594, API 6D, ISO 14313, ASME B16.34, EN 12334

Pruebas e inspección

Prueba de presión y fugas: API 598 / ISO 5208, prueba hidrostática, ensayos no destructivos: rayos X / ultrasonidos / partículas magnéticas, prueba de flujo funcional

Aplicaciones

Oleoductos y gasoductos, productos químicos/petroquímicos, tratamiento de aguas, generación de energía, sistemas de climatización (HVAC), fluidos industriales de alta presión

Aspectos clave

Prevención de reflujo confiable, baja caída de presión, resistente a la corrosión y al desgaste, mantenimiento mínimo, alta confiabilidad, diseño modular y personalizable

Características destacadas de las válvulas de retención oscilantes

La construcción de la tapa atornillada garantiza un sellado fiable y un fácil mantenimiento.
Disponible en Tipo de columpio (para tuberías horizontales o verticales) y configuraciones de tipo de elevación.
Opciones de asientos: aro de asiento renovable o asiento integral Diseñado para una vida útil prolongada.
Conexiones finales disponibles en Extremos con brida, extremos para soldadura a tope, extremos para soldadura de encaje y extremos roscados..
Apto para instalación tanto en líneas horizontales como verticales.

Válvula de retención oscilante estándar

Diseño y fabricación: API 602 / ANSI B16.34

Dimensiones cara a cara: ANSI B16.10

Bridas de extremo: ANSI B16.5

Extremos para soldadura a tope: ANSI B16.25

Extremos roscados y para soldadura de encaje: ANSI B16.11

Roscas de tubería: ANSI B1.20.1

Inspección y pruebas: API 598

Manual de instrucciones
Válvula de retención oscilante - Inglés
Folleto del producto
Válvula de retención oscilante - Inglés

La válvula de retención de brida GKV-526 se utiliza en múltiples industrias.

Industrias petroquímicas y de gas natural
La válvula de retención de brida GKV-526 se utiliza en múltiples industrias.Se utilizan ampliamente en sistemas de refinación y gas natural para la intercepción de tuberías, el control del flujo de gas natural licuado y la desviación de medios que contienen azufre.
Industria siderúrgica y química
Estas válvulas de calibre completo cuentan con revestimiento de PTFE y conexiones de brida estándar, lo que permite optimizar la eficiencia de flujo en sistemas de acero, químicos y otros.
Ingeniería naval y oceánica
Para entornos con alta concentración de salpicaduras de agua de mar, el cuerpo de la válvula puede fabricarse en acero inoxidable 316 con recubrimiento epoxi.
Protección ambiental y tratamiento de aguas industriales
Válvulas resistentes a la corrosión Sus juntas blandas y conexiones de brida de alto rendimiento permiten una dosificación química fiable, a la vez que reducen los costes de mantenimiento.

ETIQUETAS CALIENTES :

Válvulas de retención verticales y de elevación de acero inoxidable

VÁLVULA DE RETENCIÓN UNIDIRECCIONAL PARA UNA DISTRIBUCIÓN SEGURA DE FLUIDOS

Fabricante y proveedor de válvulas de retención de elevación

Válvulas de retención oscilantes para agua

Fabricante de válvulas de retención industriales y para tuberías

Válvulas de retención para sistemas de tuberías y protección contra incendios

dejar un mensaje

Si está interesado en nuestros productos y desea obtener más información, deje un mensaje aquí y le responderemos lo antes posible.

Productos relacionados

Esperamos sinceramente que los clientes nos visiten e intercambien productos. Nos comprometemos a ofrecer productos personalizados para ayudar a nuestros clientes a conquistar el mercado y lo

Stainless Steel Vertical and Swing Check Valves

Válvula de retención oscilante

Válvula de retención oscilante serie GKV5 Solo permiten que los fluidos fluyan en una dirección. La función principal de las válvulas de retención es evitar el reflujo en el sistema. Existen válvulas de retención de oscilación y válvulas de retención de elevación.

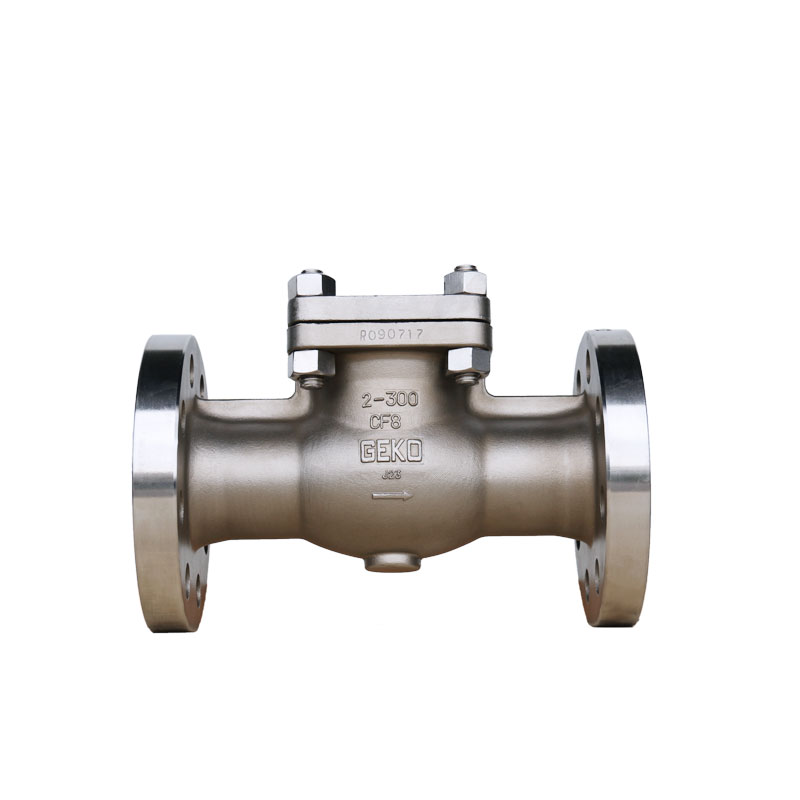

Válvula de retención de elevación
