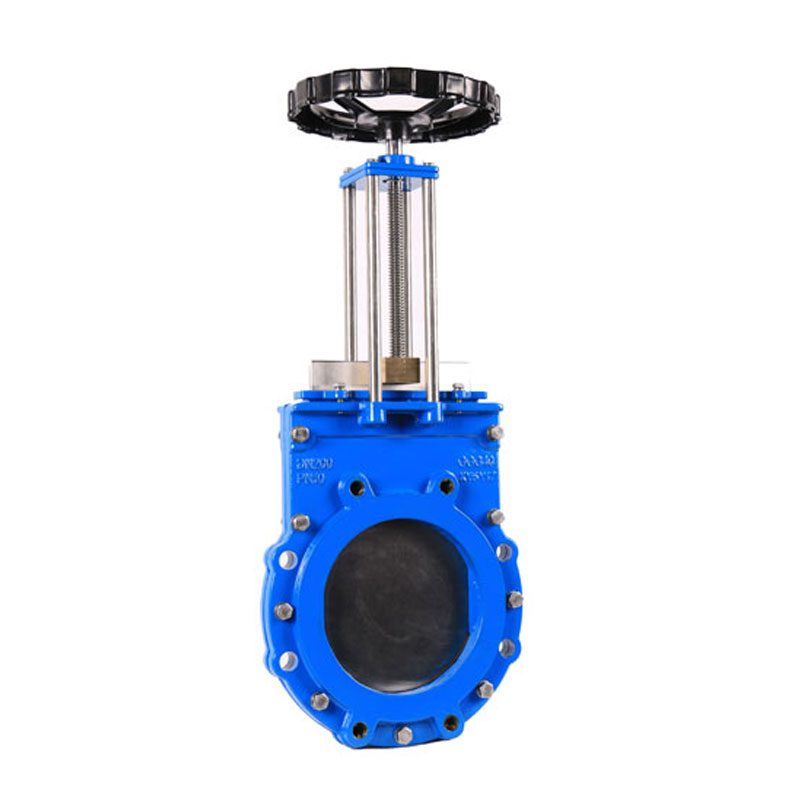

Válvula de guillotina para lodos abrasivos y sólidos
El Válvula de compuerta de cuchilla GKV300 similar a INSAMCOR incorpora el diseño y la tecnología más recientes, con mangas de elastómero patentadas que ofrecen un rendimiento superior en lodos abrasivos, incrustantes y corrosivos, así como lodos, líquidos y sólidos a granelEste diseño innovador da como resultado algunas de las válvulas de compuerta de cuchilla que requieren menos mantenimiento disponibles en el mercado actual.
Válvula de guillotina: diseño robusto y bajo mantenimiento
| |
Rango de tamaños 3” – 24” (DN80 – DN600), Presión: 150 PSI CWP (10 bar)
| Estilo de carrocería Pieza única, oblea, semi-lugar |
Fundas (sin diseño de embalaje) Estándar: Caucho natural | Materiales de los asientos (Con diseño de embalaje) NR, EPDM, NBR o FKM/FPM |
Rango de temperatura del asiento Buna-N: -34 a 194 °F (-36 a 90 °C) | Materiales de la puerta Estándar: acero inoxidable 316L
|
Retenedor / Contrabridas acero dulce encapsulado en caucho natural
| Perforación de bridas 3”–24”: ANSI B16.5 Clase 150, AS 2129 Tabla D y E, PN10 y PN16 |
Actuadores Manual, engranaje cónico, neumático, electromecánico, hidráulico Estándar de diseño MSS SP81 | Embalaje y temperatura máxima
PTFE: 500 °F (260 °C) |
Características adicionales Tapa inferior extraíble con conexiones de descarga (puertos de purga) | Norma de ensayo MSS SP151 |

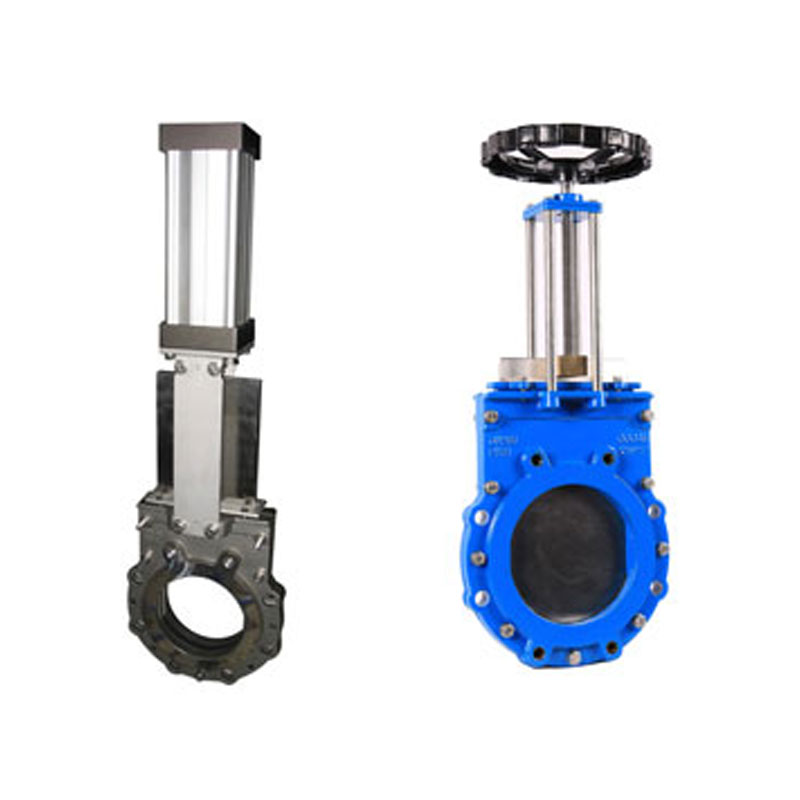

Válvulas de guillotina serie GKV300
Cubierta del husillo – Protege el husillo contra las salpicaduras de lodo. (Estándar en todos los tamaños)
Actuadores – Cilindros neumáticos, eléctricos e hidráulicos, engranaje cónico manual y volante con vástago elevador. (Todos los tamaños)
Conjunto de alojamiento de empuje – Las roscas de tuerca de empuje de bronce sobredimensionadas (LG2) reducen la carga de la rosca para una mayor durabilidad.
12”–16” (DN300–DN400): Estándar con cojinetes de empuje
Tamaños más pequeños: Equipados con almohadillas de empuje de vesconita
Placa de cubierta Dos placas de cubierta protegen la compuerta, el husillo y la horquilla. Ligeras para facilitar su desmontaje durante el mantenimiento. (Todas las medidas)
Estructura reforzada – Soporta el mayor empuje asociado con instalaciones de gran diámetro. (Todos los tamaños)
Escobilla limpiaparabrisas – Conserva los lubricantes internos e impide la entrada de contaminantes externos. (Todos los tamaños; reemplazable en los tamaños grandes)
Cubiertas de interruptores de proximidad de acero – Protege los interruptores contra daños durante el transporte y el funcionamiento. (Todos los tamaños)
Indicador – Indicadores de apertura y cierre (estándar). (Todos los tamaños)
Disposición de bloqueo – Permite el bloqueo en posiciones abierta y cerrada. (Tamaños 3”–24” / DN80–DN600)
Soportes abiertos – Facilidad de maniobra de la válvula durante la instalación. (Todos los tamaños)
Brida de retención – Estándar en la gama SKG-F.
3”–24” (DN80–DN600): Estándar
28”–48” (DN700–DN1200): Estándar
Cámara de lavado / Conexión de descarga – Placa de cierre opcional para mantenimiento.
Orejetas de elevación – Cáncamos ubicados en cuatro puntos para facilitar la instalación y el almacenamiento. (Tamaños 28”–48” / DN700–DN1200)
Materiales de la puerta – Estándar: acero inoxidable 316L (90 PSI / 6 bar); Opcional: SAF2205 para 150 PSI / 10 bar. (28”–48” / DN700–DN1200)
Fuelles estándar – Protección adicional del husillo contra partículas abrasivas. (3”–24” / DN80–DN600)
El diseño único de la válvula de compuerta de cuchilla GKV-300.
- Flujo bidireccional y el cierre resultante de una fuga nula aguas abajo.
- Ninguna parte metálica debe estar en contacto con el fluido cuando la válvula esté en la posición totalmente abierta.
- No hay cavidad en el asiento donde se puedan acumular sólidos no deseados e impedir el cierre completo de la compuerta.
- manguitos de elastómero de alta resistencia reemplazables en campo.
- Apto para uso en seco o en húmedo.
- 3” - 24” / DN80 - DN600 presión nominal estándar de 150 PSI CWP (10 bar).
- 28”- 48”/DN700 – DN1200 presión nominal estándar de 90 PSI CWP (6 bar) con 150 PSI.
La válvula de compuerta de cuchilla de la serie GKV-300 se utiliza en múltiples industrias.
Industrias petroquímicas y de gas natural
Industria siderúrgica y química
Ingeniería naval y oceánica
Protección ambiental y tratamiento de aguas industriales
