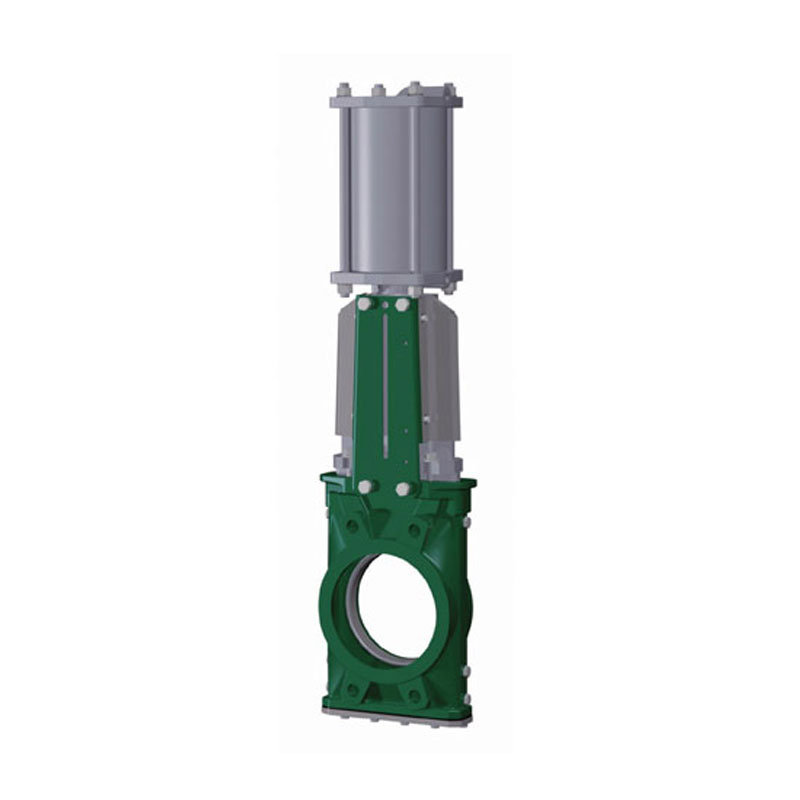

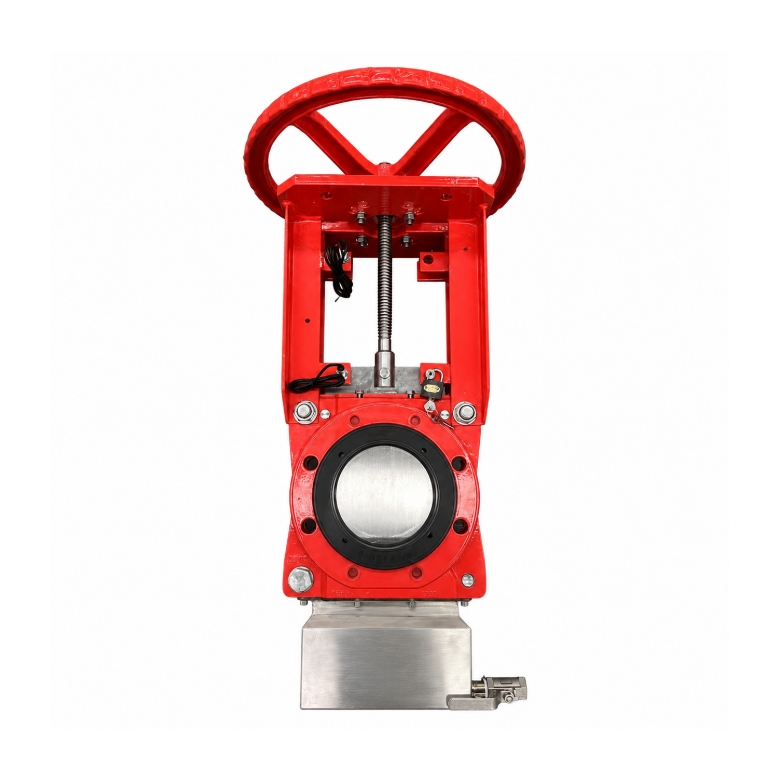

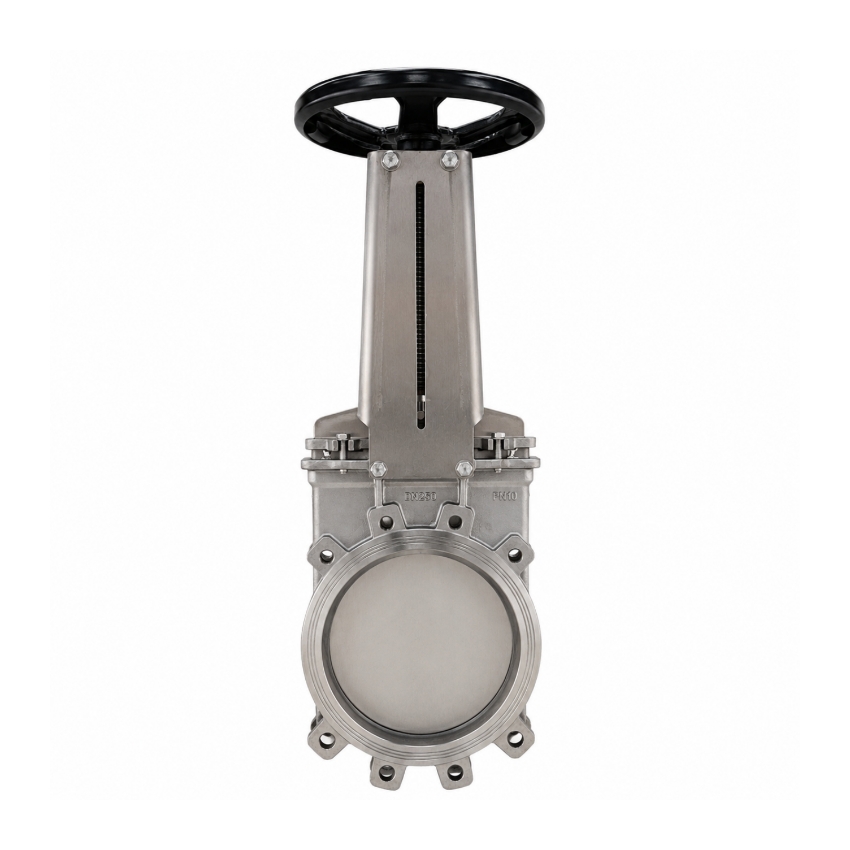

Válvulas de compuerta de cuchilla especiales bajo silo

Construcción corporal

El cuerpo de la válvula está disponible en hierro fundido, acero inoxidable, aluminio o aluminio con recubrimiento anodizado duro, lo que proporciona una excelente resistencia a la abrasión y evita la formación de alúmina en la superficie.

Presión y temperatura

Presiones: Por favor, consúltenos para obtener clasificaciones de presión específicas.

Límites de temperatura:

Nitrilo (NBR): hasta 80 °C

EPDM: hasta 110 °C

Cumplimiento y pruebas

Fabricado de acuerdo con la Directiva Europea de Equipos a Presión 97/23/CE, Categoría III, Módulo H (para DN50 a DN600).

Los procedimientos de prueba siguen las normas NF EN 12266-1, NF EN 12266-2, DN3230 e ISO 5208, lo que garantiza un rendimiento fiable bajo presión.

Conexión

Entre bridas PN10, compatible con NFE 29203, BS450, ANSI B16.5, con ASA 150 opcional.

Cuerpo reforzado con aceroNo existen zonas de retención para los medios.

Diseño de carrocería ancha: Simplifica la evacuación y el flujo del producto.
Puerta con chaflán afilado: Garantiza un corte recto y preciso de materiales a granel.
Guía de puerta mediante placa de fricción de PTFE: Reduce la fricción para un funcionamiento más suave.
Empaquetado con efecto raspador: Facilita la limpieza de la puerta y evita la acumulación de material.
Agujeros de soplado: Simplifica la limpieza y el mantenimiento del cuerpo.

Desmontaje de la parte inferior: Permite un fácil acceso para inspección y mantenimiento.

Raspador incorporado para un sellado mejorado

Nuestra válvula de guillotina incorpora un rascador en el empaque, lo que mejora el sellado, reduce las fugas y protege contra lodos y sólidos abrasivos. Su diseño resistente al desgaste garantiza un funcionamiento estable con fluidos de alta velocidad o alta viscosidad.

Raspador de placa de válvula de doble cara para mayor durabilidad

El rascador de doble cara de la placa de la válvula y la base en forma de cuchilla permiten un corte suave de materiales blandos. Un rascador de PTFE duro en la parte superior evita la entrada de residuos, prolongando la vida útil de la válvula y manteniendo la eficiencia operativa.

Diseño de sello flexible duro y blando

Admite juntas rígidas y flexibles para diversas aplicaciones industriales. Las juntas rígidas ofrecen resistencia al desgaste y un excelente rendimiento a altas temperaturas, mientras que las juntas flexibles son más económicas. Este diseño garantiza un sellado óptimo, se adapta a lodos, incrustaciones, líquidos y sólidos a granel, y prolonga la vida útil de la válvula.
