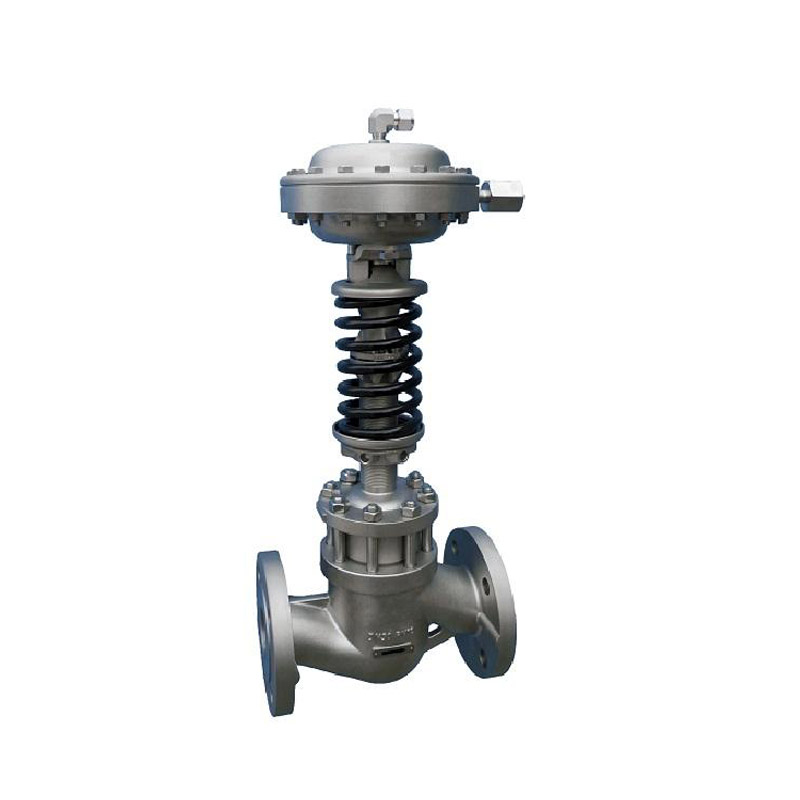

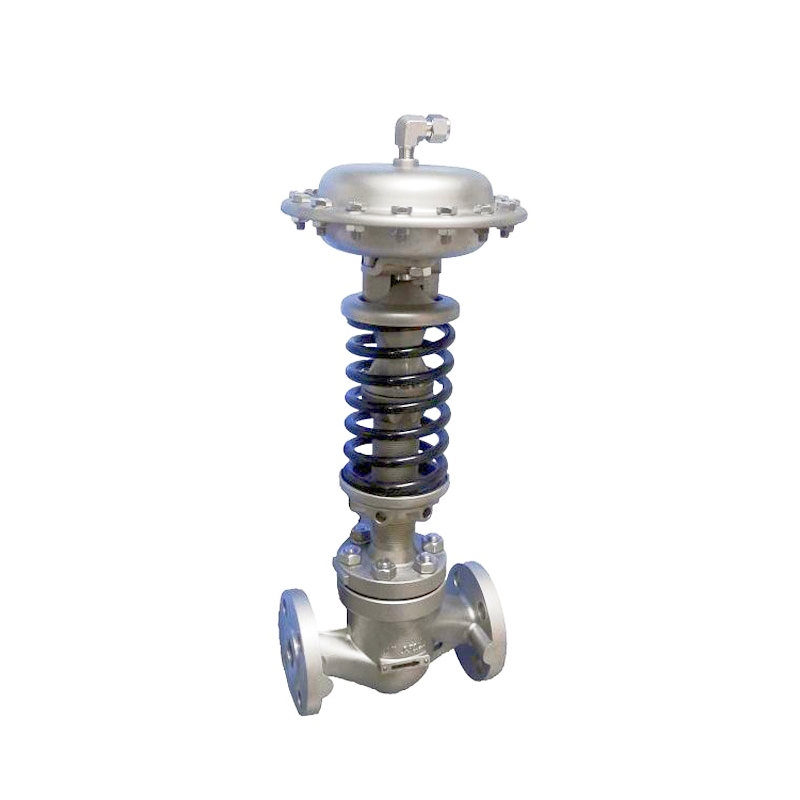

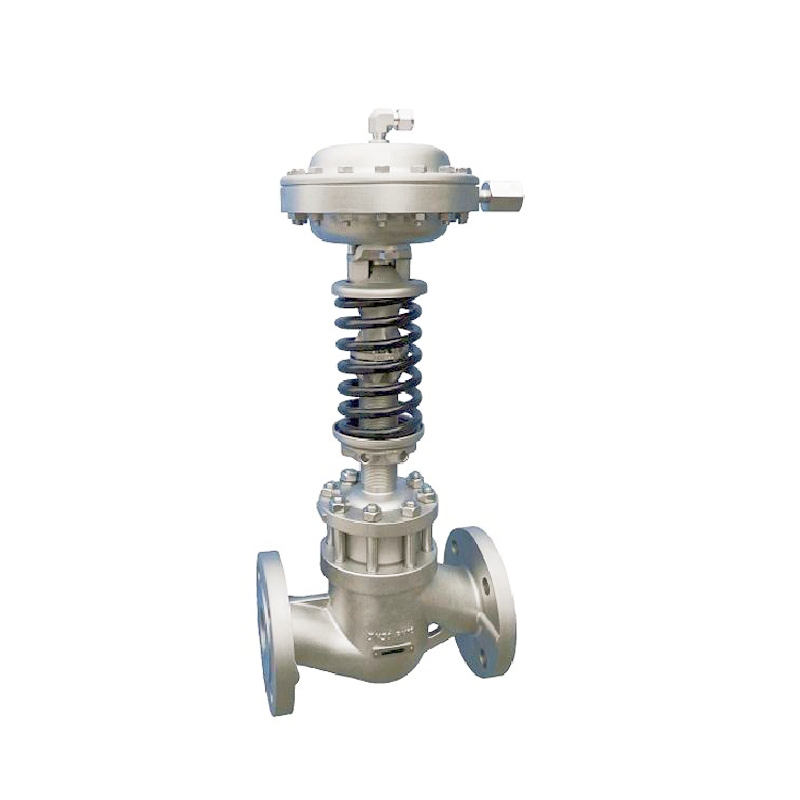

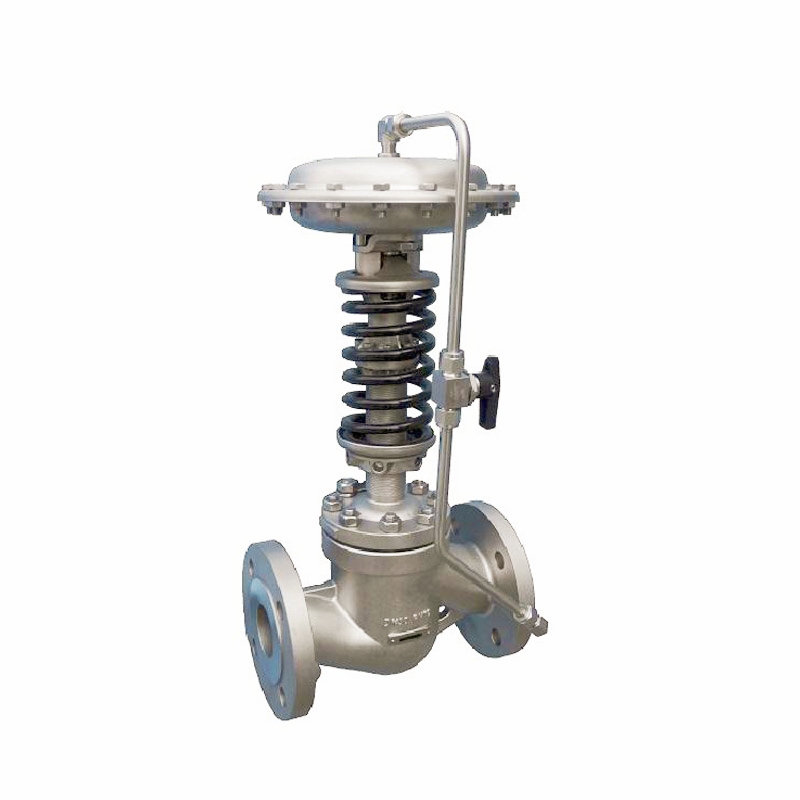

Name: Válvula reguladora de presión autoaccionada
Availability: InStock

Válvula de control industrial GKV3000/4000: alta precisión, larga vida útil y control de presión fiable.

Rango de tamaños

1/2" – 8" (DN15 – DN200), tamaños personalizados disponibles

Material de la carrocería y el capó

Acero al carbono: ASTM A216 Gr. WCC
Acero inoxidable: ASTM A351 Gr. CF8M

Rango de temperatura

NBR: -29 °C ~ +82 °C
FKM: -8°C ~ +120°C
SR: -48°C ~ +85°C
EPDM: -38 °C ~ +115 °C
PTFE: -40 °C ~ +150 °C
Fuelles 316/316L: -40 °C ~ +300 °C

Material del vástago/eje

Cuerpos de acero al carbono: acero inoxidable 17-4 PH
Cuerpos de acero inoxidable: 316 SS (Nitronic 50 opcional para aplicaciones químicas)

Presión de trabajo

Hasta 725 psi (50 bar), ANSI Clase 150, 300, 600 (según B16.34)

Asientos y sellos

Asiento duro: Sellado metálico estándar
Asiento blando: acero inoxidable 316 con inserto de PTFE (Clase VI, hasta 232 °C / 450 °F)

Empaquetadura y prensaestopas

PTFE/Kevlar (285 K libre de asbesto), GRAFOIL opcional

Materiales de recorte/tapón

316 SS, Stellite #6, opciones de asientos con superficie dura

Compatibilidad del actuador

Tipo diafragma o fuelle, modulante o de encendido/apagado

Dirección del flujo

Flujo para abrir o flujo para cerrar

Materiales especiales/opcionales

Nitronic 50, aleación sin cobre, materiales conformes a la norma NACE

Estándares de conexión final

Brida: ANSI 150, 300, 600; Extremos para soldar SW/BW; Wafer

Estándares de diseño

ANSI B16.34, ANSI B16.47, API 598, IEC 534, GB/T 12237

Aplicaciones

Sistemas de control de fluidos industriales, químicos y de alta temperatura

Características de seguridad

Vástago a prueba de reventones, sello de fuelle de respaldo, protección contra sobrecargas, opciones limpias de oxígeno y sin aceite

Tipos de recortes y capacidad de flujo

Bujía de un solo asiento o tipo jaula; valores Cv nominales por tabla; apertura lineal, igual o rápida

Características deGKSP3000/4000 Válvula reguladora de presión de accionamiento automático

Fácil montaje – El diseño modular permite una rápida conversión entre

Control de presión aguas arriba y aguas abajo con un mínimo de reemplazo de piezas,

Cubriendo diversos rangos de presión y temperatura.

Seguridad contra sobrecargas – Equipado con un mecanismo de protección contra sobrecargas, el

La válvula puede soportar con seguridad presiones varias o incluso decenas de veces superiores.

que el rango establecido, garantizando la seguridad en condiciones extremas.

Sellado confiable – Un vástago de fuelle largo combinado con un anillo de sellado de respaldo

Garantiza un excelente rendimiento de sellado del vástago.

Alta precisión – El diseño de fuelles de baja fricción y el sistema optimizado de actuador de resorte proporcionan una alta precisión de control en todo el rango de presiones de funcionamiento.

Baja fuga – La válvula de asiento único proporciona una fuga mínima, mientras que la versión de asiento blando logra un cierre completo para una retención de presión confiable.

Diseño de enchufe balanceado – La estructura equilibrada con juntas tóricas minimiza los efectos de las diferencias de presión, mejorando la estabilidad y la precisión del control.

El diseño único de la válvula reguladora de presión autoaccionada GKV3000/4000

Diseño modular para un control de presión flexible

Su estructura modular universal permite la regulación de la presión aguas arriba y aguas abajo con un mínimo de reemplazo de piezas, cubriendo un amplio rango de presiones y temperaturas.

Protección de seguridad y contra sobrecargas

A diferencia de los reguladores convencionales de accionamiento automático, esta válvula cuenta con un mecanismo de protección contra sobrecargas que soporta de forma segura presiones varias veces superiores al rango máximo.

Sellado fiable del vástago del fuelle

El vástago largo del fuelle con juntas de seguridad garantiza una fuga mínima y un funcionamiento fiable en condiciones exigentes.

Baja fricción y alta precisión

El diseño optimizado de los muelles y del actuador, combinado con un vástago de fuelle de baja fricción, proporciona un control de presión preciso.

Cierre hermético

El tapón de asiento blando de una sola pieza garantiza fugas mínimas y un cierre completo del fluido, manteniendo la presión del sistema de forma fiable.

Sistemas de control de presión para petróleo y gas
Se utiliza para la regulación de la presión en boca de pozo, redes de distribución de gas y estaciones de separación o compresión. Su diseño autónomo permite una presión de salida estable sin necesidad de alimentación externa, lo que resulta ideal para el control del flujo aguas arriba, en el medio y aguas abajo.

Condiciones de funcionamiento: Alta presión de hasta 25 MPa, fluidos inflamables e hidrocarburos, funcionamiento en exteriores sin personal, construcción en acero al carbono para bajas temperaturas o en acero inoxidable conforme a la norma NACE, protección contra sobrecargas por picos de presión.
Procesamiento químico y petroquímico
Se utiliza en reactores, unidades de destilación, sistemas de dosificación de ácidos y álcalis y líneas de transferencia de solventes. Proporciona una regulación precisa de la presión para fluidos agresivos y tóxicos, con componentes internos resistentes a la corrosión.

Condiciones de funcionamiento: Medios químicos corrosivos, rango de temperatura de −40 °C a +300 °C, presión de 0,1 a 10 MPa, los materiales incluyen CF8M, aleación 20, Hastelloy C e internos revestidos de PTFE, vástago sellado con fuelle para cero emisiones.
Sistemas de generación de vapor y energía
Se instala en estaciones reductoras de vapor, entradas de turbinas y circuitos de control de presión de calderas. La regulación automática garantiza una presión aguas abajo fiable y una alta eficiencia en condiciones de alta temperatura y presión.

Condiciones de funcionamiento: Servicio de vapor o condensado hasta 16 MPa y 450 °C, materiales del cuerpo WCB/WC6/WC9 con revestimiento de Stellite, compensación de expansión térmica, actuador de doble resorte para un control de presión diferencial grande.
Suministro de agua y calefacción urbana
Se utiliza en circuitos de calefacción industriales y de edificios, circulación de agua caliente y sistemas de recuperación de condensado. Su diseño modular compacto facilita la instalación y el mantenimiento en redes de servicios públicos.

Condiciones de funcionamiento: Medio acuoso o glicólico, temperatura de 0 a 180 °C, presión de hasta 4 MPa, revestimiento anticavitación, juntas blandas de EPDM/NBR, cuerpo de hierro fundido o acero inoxidable para servicio a largo plazo.
Industria alimentaria, de bebidas y farmacéutica
Proporciona un control de presión preciso e higiénico en sistemas de vapor limpio, gas estéril y agua purificada. Diseñado para un funcionamiento libre de contaminación y apto para procesos CIP/SIP.

Condiciones de funcionamiento: Presión media de hasta 1,6 MPa, acero inoxidable pulido 316L sanitario, juntas de PTFE o EPDM aprobadas por la FDA, temperatura de hasta 180 °C, conexiones Tri-Clamp, vástago sellado con fuelle para entornos limpios.
Aplicaciones de GNL y criogénicas
Diseñado para sistemas de almacenamiento, vaporización y refrigeración de GNL. Mantiene una presión estable en condiciones de temperatura ultrabaja gracias a sus materiales criogénicos y su diseño de capó extendido.

Condiciones de funcionamiento: Servicio hasta −196 °C, presión hasta 6 MPa, cuerpo de acero inoxidable CF8M o 304L, juntas de PTFE/PCTFE, estructura de tapón equilibrado con junta tórica para un control preciso de bajas temperaturas.
Sistemas de captura de hidrógeno y carbono
Optimizado para la producción de hidrógeno, estaciones de servicio, compresión de CO₂ y plantas CCUS. La válvula autoaccionada garantiza un control preciso de la contrapresión o reducción de presión con un sellado de alta integridad.

Condiciones de funcionamiento: Presión de hasta 60 MPa, medios de hidrógeno y CO₂, −40 °C ~ +200 °C, materiales Duplex o Inconel con cumplimiento de NACE MR0175, estructura resistente a la permeación de hidrógeno.
