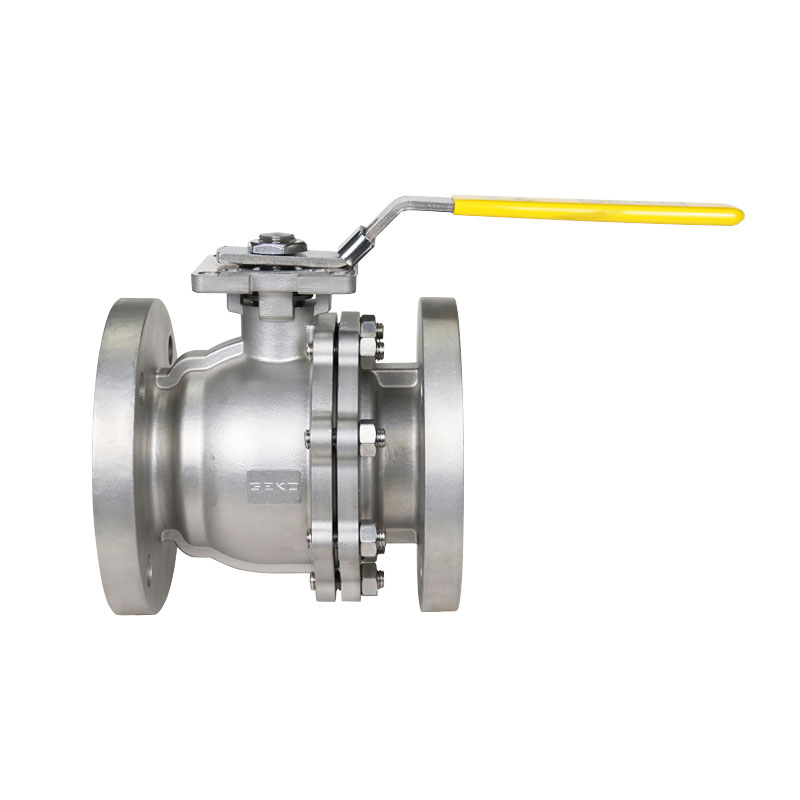

Válvula de bola manual de dos piezas con base de montaje directo ISO5211
La válvula de bola manual de dos piezas de la serie GKV-225 con almohadilla de montaje directo ISO5211 es una válvula de bola de paso total ASME B16.34 de clase 150LB a clase 2500LB.
La válvula de bola de la serie GKV-225 presenta un diseño de válvula de bola con brida robusto y duradero, que proporciona un excelente valor y un funcionamiento fiable, adecuado para diversas condiciones de trabajo.
GKV-225 Válvula de bola de dos piezas de paso total con montaje directo y brida.
| |
Rango de tamaños NPS 1/2" a 24", DN15 a DN 600
Presión de funcionamiento Clase ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Rango de temperatura -50 °F a 1472 °F (-46 °C a 800 °C) | Materiales de la carrocería ASTM A351 CF8, CF3, CF8M, CF3M (Acero inoxidable fundido); ASTM A182 F304, F316, F316L, F904L, F51 (Acero inoxidable dúplex, Acero inoxidable forjado). ASTM A216 WCB, WCC (Acero al carbono fundido); ASTM A350 LF2, ASTM A352 LCB (Acero al carbono para bajas temperaturas); ASTM A105 (Acero forjado). ASTM A182 F22 (Acero aleado Cr-Mo); Aleaciones especiales (a base de níquel y de alto rendimiento): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Aleación B463 20; Titanio ASTM B348 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconio R60702, ASTM B365 Tántalo R05200, R05400 (Tántalo).
|
Fuga Clase IV, Clase V, Clase VI | Materiales de tallo ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51 |
Cara a cara ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Materiales de los asientos TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norma de ensayo API 598, EN-12266-1 Todos los vástagos y asientos de las válvulas se someten a una prueba de cierre de gas de 100 psi. Integridad hermética antes del envío, servicio de vacío hasta 29" Hg
| Materiales de la pelota Acero inoxidable A351 CF8/CF8M, A182 F304/F316/F316L, A105, A216 WCB, A350 LF2, Titanio B348 Gr.2/Gr.5, Circonio B493 R60702, Tántalo B365 R05200/R05400, Hastelloy, Aleaciones a base de níquel, Inconel 600/625/825, Monel 400/Monel K500, Aleación B463 20, F51 (Acero inoxidable dúplex), A182 F51, A182 F22, A182 F904L |
Conexiones finales Extremos con bridas según ASME B16.5 | Estándar de diseño ASME B16.34, EN12516, GB/T 12237 |
Solicitud Industria | Plataforma de conexión ISO5211 |
La serie GKV-225 es una válvula de bola flotante/de muñón con brida de paso total ASME B16.34.
El diseño de la válvula de bola con brida de la serie GKV-225 garantiza un sellado hermético y un bajo par de operación. El modelo de tamaño "-2" (media pulgada) incorpora la tecnología de proceso exclusiva de GEKO, que permite un pretensado interno continuo del empaque. El modelo de tamaño "-12" (2/2 pulgada) utiliza una tapa de empaque independiente, fácilmente ajustable sin desmontar los componentes de instalación ni el actuador. La tapa de empaque cuenta con un diseño especial que distribuye uniformemente la carga sobre el empaque.
El empaque de carga dinámica se autoajusta mediante su junta Belleville, que compensa las variaciones ambientales y el desgaste, garantizando un funcionamiento sin mantenimiento y una larga vida útil. La válvula de bola con brida de la serie GKV-225, de mayor tamaño, incorpora una estructura de rodamiento que soporta la bola, reduciendo eficazmente el par de operación.

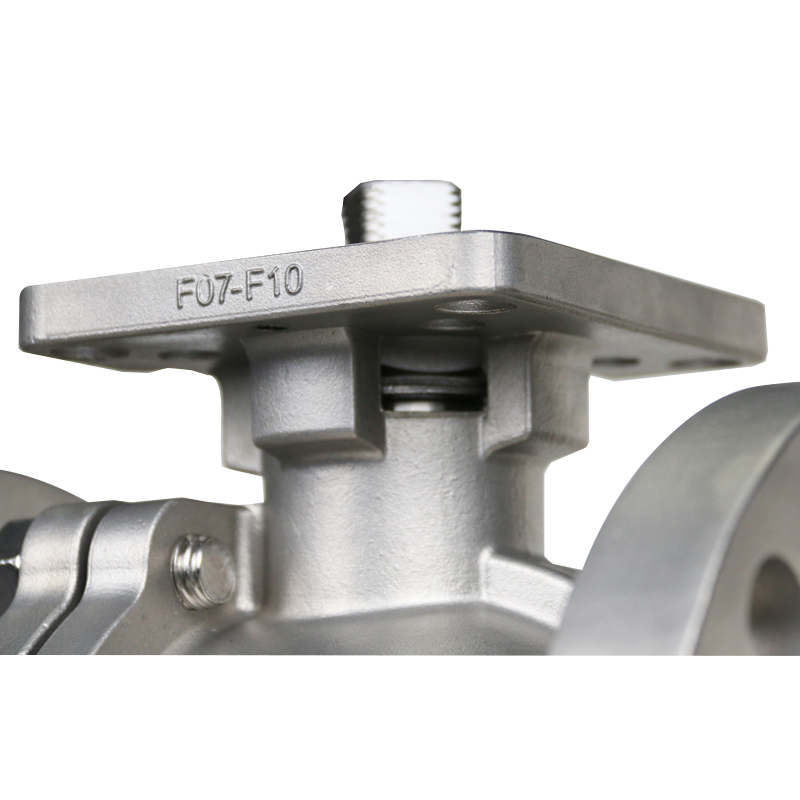

La válvula de bola con bridas de la serie GKV-225 está disponible en acero inoxidable (CF8M), acero al carbono (WCB) y aleaciones especiales (como aleación 20, Hastelloy, etc.), así como en otras aleaciones diferentes bajo pedido. La versión no resistente al fuego incluye empaquetadura de vástago estándar. El núcleo de válvula resistente al fuego API 607 incorpora empaquetadura de vástago de grafito. La válvula de la serie GKV-225 ofrece una plataforma de instalación integrada ISO 5211 para facilitar la automatización.
El diseño único de la serie de válvulas de bola con brida GKV225
La válvula de bola con brida de la serie GKV-225 puede utilizar el revestimiento del asiento de la válvula de aleación de cromo cobalto Stellite®, que proporciona una excelente resistencia a la corrosión, una temperatura de funcionamiento más elevada y una excelente resistencia al desgaste con una alta dureza.
La válvula de bola con brida de la serie GKV-225 con asiento metálico adopta un sellado a tope para cumplir o superar los requisitos de cierre de la norma CI 70-2 Clase V, y opcionalmente puede equiparse con requisitos de cierre de Clase VI.
La válvula de bola de brida de paso total de dos piezas de la serie GKV225 tiene aplicaciones en múltiples industrias.
Industrias petroquímicas y de gas natural
Ingeniería de suministro de agua municipal y climatización
Ingeniería naval y oceánica
Protección ambiental y tratamiento de aguas industriales
GKV125/126 Válvula de bola roscada (extendida) de dos piezas Ofrece una solución económica para lograr un sellado hermético a una presión de 1000 psi, lo que la convierte en la opción ideal para numerosas aplicaciones industriales. La alta precisión de fabricación de su cierre garantiza un sellado perfecto.
LEER MÁS
GKV-128 Válvula de bola de dos piezas con rosca de 3000 WOG / 6000 WOG Ofrecen una solución económica para lograr un sellado hermético a presiones de hasta 3000 psi o 6000 psi, lo que las convierte en la opción ideal para numerosas aplicaciones industriales. La alta precisión de fabricación de su cierre garantiza un sellado perfecto. Las válvulas de la serie GKV-128 están diseñadas específicamente para la industria de procesos y funcionan bien en aplicaciones de alta presión.
LEER MÁS
La válvula de bola manual de dos piezas de la serie GKV-225 con almohadilla de montaje directo ISO5211 es una válvula de bola de paso total ASME B16.34 de clase 150LB a clase 2500LB.La válvula de bola de la serie GKV-225 presenta un diseño de válvula de bola con brida robusto y duradero, que proporciona un excelente valor y un funcionamiento fiable, adecuado para diversas condiciones de trabajo.
LEER MÁS
El Válvula de bola neumática de encendido/apagado serie GKV-225G Las válvulas de bola de muñón con brida son válvulas de bola de paso total ASME B16.34 Clase 150 y Clase 300. La válvula de bola de montaje en muñón de la serie GKV-225G adopta un diseño de válvula de bola de brida robusto y duradero, con alta relación costo-beneficio y funcionamiento confiable, adecuada para diversas condiciones de trabajo.
LEER MÁS
Válvula de bola de tres piezas GKV132 con extremo roscado proporciona la máxima flexibilidad a través de roscado, soldadura de encaje, soldadura a tope, brida Conexiones finales y diversos materiales de asiento de alto rendimiento. El diseño del cuerpo de la válvula de tres piezas permite un mantenimiento en línea sencillo mediante componentes reemplazables, lo que reduce los costes de mantenimiento y disminuye el coste total de propiedad durante todo el ciclo de vida de la válvula.
LEER MÁS
El Válvula de bola de acero inoxidable serie GKV-133 con extremo soldado Puede fabricarse con acero inoxidable CF8M (316L) fundido con precisión o con material de acero al carbono WCB, con un diseño de cuerpo de válvula central de tipo oscilante para facilitar el mantenimiento en línea.
LEER MÁS
La válvula de bola de tres piezas de la serie GKV135 está diseñada para ofrecer durabilidad y precisión, cumpliendo con las normas API 607 y ASME B16.34, presentando sellos de emergencia de nivel de burbuja, ofreciendo opciones de base de metal elástico, resistencia a la corrosión, sin mantenimiento, empaquetadura de vástago de carga sólida y rendimiento estable en aplicaciones industriales.
LEER MÁS
El Válvula de bola de tres vías serie GKV-143 con puertos en L y en T Está diseñado de acuerdo con la norma ASME B16.34, con una presión nominal de 1000 psi (63 bar), y ha sido probado para cumplir con la norma API 598. La multiválvula de bola de puerto serie GKV-143 proporciona una sólida fiabilidad para instrumentos de alta presión en aplicaciones de medición de fluidos y gases.
LEER MÁS
