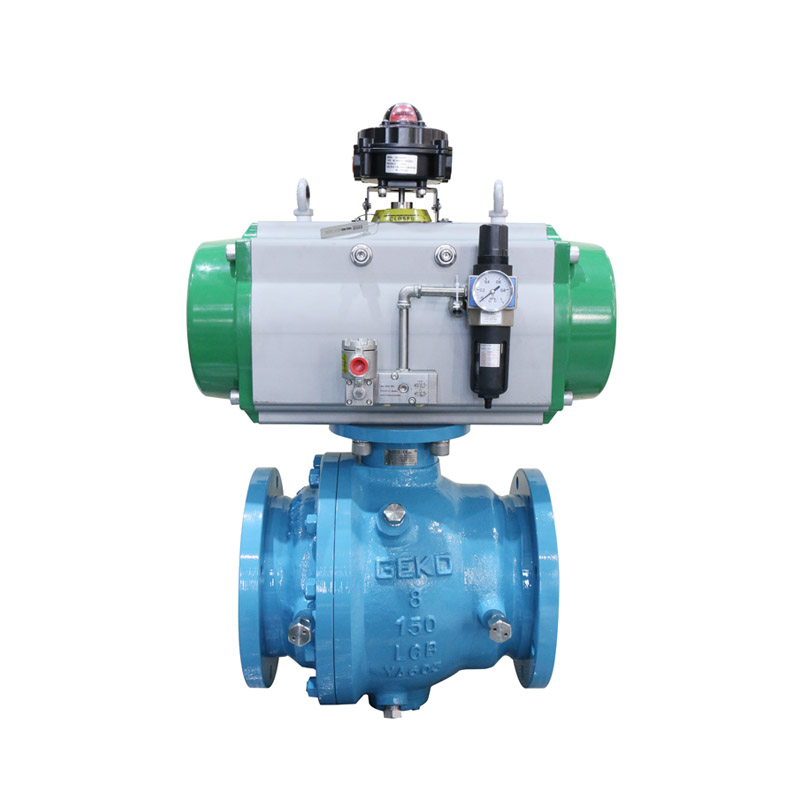

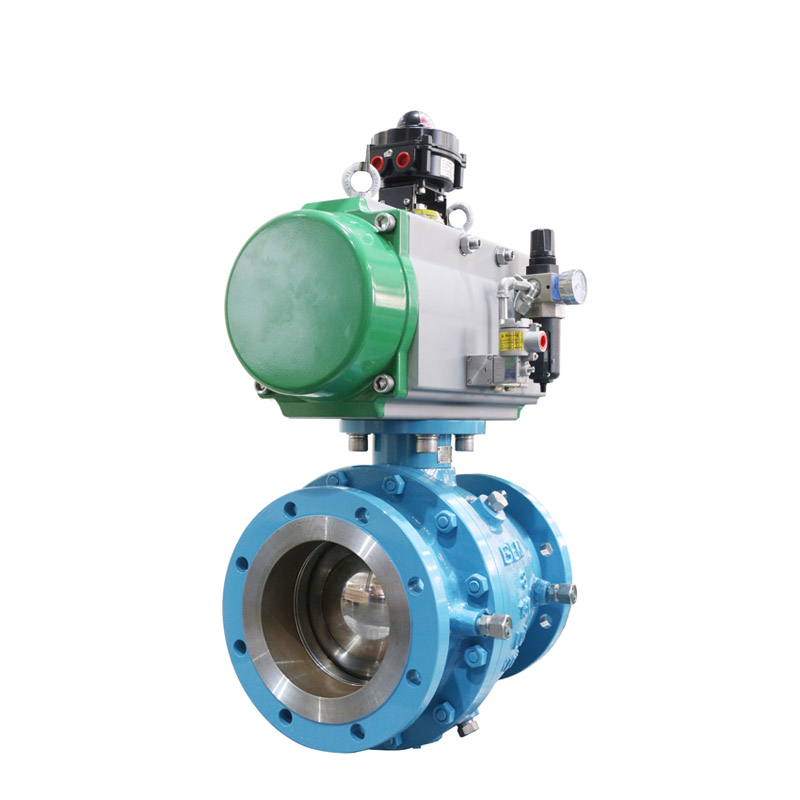

El Válvula de bola neumática de encendido/apagado serie GKV-225G Las válvulas de bola de muñón con brida son válvulas de bola de paso total ASME B16.34 Clase 150 y Clase 300.
La válvula de bola de montaje en muñón de la serie GKV-225G adopta un diseño de válvula de bola de brida robusto y duradero, con alta relación costo-beneficio y funcionamiento confiable, adecuada para diversas condiciones de trabajo.
GKV-225GVálvula de bola de muñón de dos piezas de paso total con extremo de brida
| |
Rango de tamaños NPS 1/2" a 24", DN15 a DN 600
Presión de funcionamiento Clase ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Rango de temperatura -50 °F a 1472 °F (-46 °C a 800 °C) | Materiales de la carrocería ASTM A351 CF8, CF3, CF8M, CF3M (Acero inoxidable fundido); ASTM A182 F304, F316, F316L, F904L, F51 (Acero inoxidable dúplex, Acero inoxidable forjado). ASTM A216 WCB, WCC (Acero al carbono fundido); ASTM A350 LF2, ASTM A352 LCB (Acero al carbono para bajas temperaturas); ASTM A105 (Acero forjado). ASTM A182 F22 (Acero aleado Cr-Mo); Aleaciones especiales (a base de níquel y de alto rendimiento): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Aleación B463 20; Titanio ASTM B348 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconio R60702, ASTM B365 Tántalo R05200, R05400 (Tántalo).
|
Fuga Clase IV, Clase V, Clase VI | Materiales de tallo ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51 |
Cara a cara ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Materiales de los asientos TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norma de ensayo API 598, EN-12266-1 Todos los vástagos y asientos de las válvulas se someten a una prueba de cierre de gas de 100 psi. Integridad hermética antes del envío, servicio de vacío hasta 29" Hg
| Materiales de la pelota Acero inoxidable A351 CF8/CF8M, A182 F304/F316/F316L, A105, A216 WCB, A350 LF2, Titanio B348 Gr.2/Gr.5, Circonio B493 R60702, Tántalo B365 R05200/R05400, Hastelloy, Aleaciones a base de níquel, Inconel 600/625/825, Monel 400/Monel K500, Aleación B463 20, F51 (Acero inoxidable dúplex), A182 F51, A182 F22, A182 F904L |
Conexiones finales Extremos con bridas según ASME B16.5 | Estándar de diseño ASME B16.34, EN12516, GB/T 12237 |
Operación Neumáticas y eléctricas | Plataforma de conexión ISO5211 |
La serie GKV-225G es una válvula de bola de muñón neumática ASME B16.34
El diseño de las válvulas de bola con brida de la serie GKV-225G garantiza un sellado hermético y un bajo par de operación. El modelo semi "-2" incorpora la tecnología de proceso exclusiva de GEKO, que permite un pretensado interno continuo del empaque. El modelo 2/2 "-12" utiliza una tapa de empaque independiente, fácilmente ajustable sin necesidad de desmontar ni instalar componentes ni actuadores. Esta tapa cuenta con un diseño especial que distribuye uniformemente la carga sobre el empaque.
El empaque de carga dinámica se autoajusta mediante su junta Belleville, que compensa las variaciones ambientales y el desgaste, garantizando un funcionamiento sin mantenimiento y una larga vida útil. La válvula de bola con brida de la serie GKV-225G, de mayor tamaño, incorpora una estructura de rodamiento que soporta la bola, reduciendo eficazmente el par de operación.
La válvula de bola con bridas de la serie GKV-225G está disponible en acero inoxidable (CF8M), acero al carbono (WCB) y aleaciones especiales (como aleación 20, Hastelloy, etc.), así como en otras aleaciones diferentes bajo pedido. La versión no resistente al fuego incluye empaquetadura de vástago estándar. El núcleo de válvula resistente al fuego API 607 incorpora empaquetadura de vástago de grafito. La válvula de la serie GKV-225G ofrece una plataforma de instalación integrada ISO 5211 para facilitar la automatización.

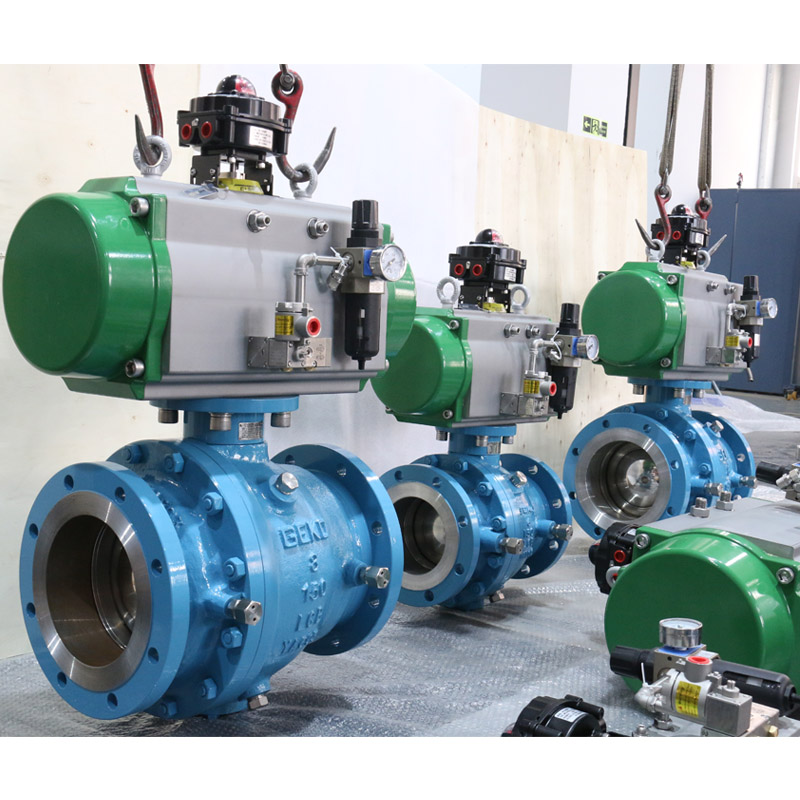

El diseño único de la serie de válvulas de bola con brida GKV225G
La válvula de bola con brida de la serie GKV-225G puede utilizar asiento de válvula de aleación de cromo cobalto Stellite® El recubrimiento proporciona una excelente resistencia a la corrosión, una temperatura de funcionamiento más elevada y una excelente resistencia al desgaste con una alta dureza.
La válvula de bola con brida de la serie GKV-225G con asiento de metal Adopta un sellado a tope para cumplir o superar los requisitos de cierre de la norma CI 70-2 Clase V, y puede equiparse opcionalmente con Corte de clase VI requisitos.
La válvula de bola de brida de paso total de dos piezas de la serie GKV225G tiene aplicaciones en múltiples industrias.
Industrias petroquímicas y de gas natural
Ingeniería de suministro de agua municipal y climatización
Ingeniería naval y oceánica
Protección ambiental y tratamiento de aguas industriales
