Selección de válvulas de bola simplificada: tipos, aplicaciones y consejos.

Las válvulas de bola son los componentes de control de fluidos más versátiles y utilizados en los sistemas de tuberías industriales. Conocidas por su rápida operación de un cuarto de vuelta, su cierre hermético, su estructura compacta y su larga vida útil, reemplazan a las válvulas de compuerta y globo tradicionales en la mayoría de las tuberías de proceso. Sin embargo, con docenas de tipos de válvulas de bola y diversas condiciones de trabajo, muchos ingenieros tienen dificultades para seleccionar el modelo adecuado, lo que puede provocar fugas, pérdida de alta presión, atascos en el actuador o una vida útil reducida. Esta guía simplifica la selección de válvulas de bola industriales al clasificar las principales categorías, relacionarlas con las aplicaciones industriales y resumir consejos prácticos de selección para principiantes y equipos de compras profesionales.

1. Tipos comunes de válvulas de bola industriales

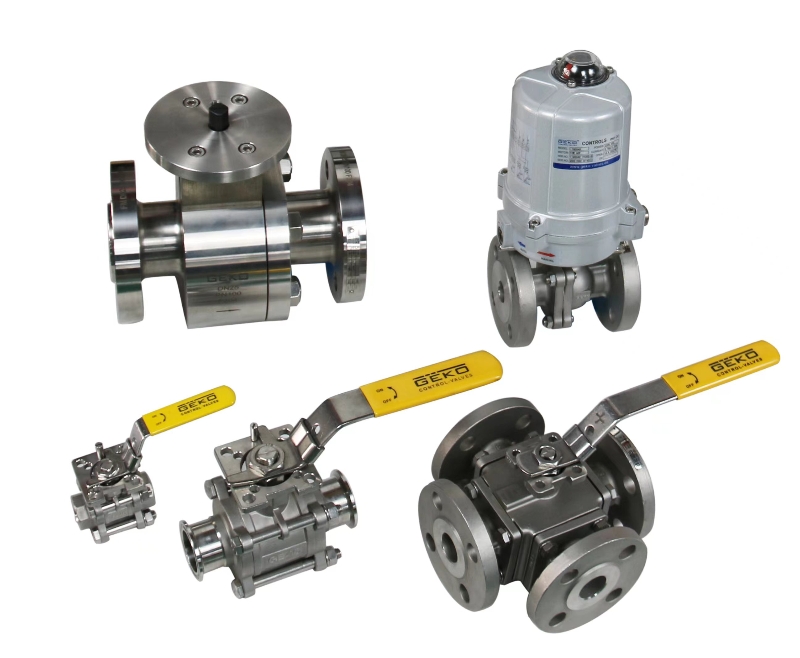

Las válvulas de bola se pueden clasificar según su diseño estructural, diámetro, método de sellado y modo de accionamiento. Cada tipo tiene escenarios de aplicación y límites de rendimiento definidos:

• 1.1 Válvula de bola flotante y válvula de bola montada sobre muñón

Las válvulas de bola flotante cuentan con una estructura de bola de libre movimiento, de construcción sencilla y con ventajas en cuanto a coste. La bola flota bajo presión media y presiona firmemente contra el asiento aguas abajo para lograr el sellado. Este tipo es ideal para tuberías convencionales de pequeño diámetro, baja y media presión, para aislamiento general y control de flujo.

Las válvulas de bola con muñones adoptan estructuras de soporte fijas superiores e inferiores. La bola queda bloqueada en su posición, lo que reduce considerablemente el par de apriete y la fricción del asiento. Se adaptan eficazmente a condiciones de trabajo de gran tamaño, alta presión y ciclos de alta frecuencia, y se han convertido en la principal válvula de bola de servicio pesado para oleoductos y gasoductos, sistemas petroquímicos y de transmisión a larga distancia.

• 1.2 Válvula de bola de paso total y válvula de bola de paso reducido

Las válvulas de bola de paso total tienen un diámetro interior uniforme con el diámetro de la tubería, lo que proporciona una resistencia al flujo prácticamente nula y una caída de presión ultrabaja. Son ideales para la limpieza de tuberías mediante raspadores y se utilizan ampliamente en oleoductos de alto caudal y sistemas que requieren una mínima pérdida de energía.

Las válvulas de bola de puerto reducido adoptan un orificio más pequeño y aerodinámico. Gracias a su menor peso y menor coste de fabricación, cumplen con los requisitos de aislamiento diarios para la mayoría de las tuberías convencionales y ayudan a las empresas a ahorrar en la inversión del proyecto sin las estrictas exigencias de baja caída de presión.

• 1.3 Válvula de bola con asiento metálico y válvula de bola con asiento blando

Las válvulas de bola con asiento blando utilizan materiales de sellado blandos de PTFE o polímero para lograr un cierre hermético sin fugas a temperatura ambiente. Son aptas para agua limpia, aire, gas y fluidos químicos convencionales no abrasivos, con una excelente estabilidad de sellado y un bajo par de apriete.

Las válvulas de bola con asiento metálico utilizan superficies de sellado con recubrimiento de aleación dura, lo que les confiere alta resistencia a la temperatura, a la presión y a la abrasión. Pueden soportar lodos abrasivos, ciclos térmicos y medios corrosivos a altas temperaturas, solucionando así los problemas de envejecimiento y fallo de los sellos blandos en entornos industriales exigentes.

• 1.4 Válvulas de bola manuales y accionadas

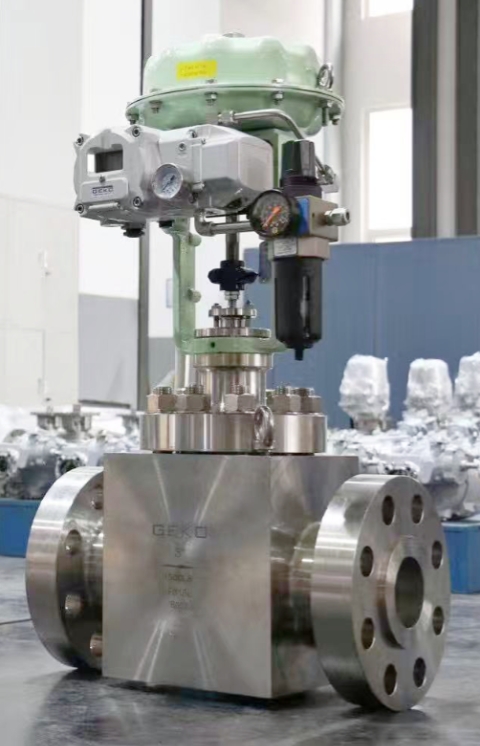

Según su modo de funcionamiento, las válvulas de bola se dividen en manuales y automáticas. Las válvulas de bola manuales son sencillas y económicas para tuberías de baja frecuencia de operación. Para sistemas industriales inteligentes, las válvulas de bola neumáticas y eléctricas son las opciones más comunes. Las válvulas de bola neumáticas ofrecen conmutación rápida y protección contra explosiones para condiciones de trabajo peligrosas, mientras que las eléctricas permiten el control remoto y una regulación precisa del caudal, integrándose con sistemas PLC y SCADA.

2. Aplicaciones industriales típicas de las válvulas de bola

Los distintos tipos de válvulas de bola corresponden a escenarios industriales específicos. La clave para una selección correcta reside en elegir las válvulas adecuadas según las características de cada sector.

- Tratamiento de agua y climatización: Se prefieren las válvulas de bola flotantes de asiento blando y las válvulas de bola de paso reducido para las tuberías de suministro de agua, drenaje y circulación de aire acondicionado central, buscando rentabilidad y un sellado estable.

- Industria química y petroquímica: Los medios corrosivos y los procesos de alta temperatura requieren válvulas de bola con asiento metálico y válvulas de bola con revestimiento anticorrosión; los oleoductos de transmisión de alta presión adoptan válvulas de bola montadas sobre muñones.

- Oleoductos y gasoductos: Las válvulas de bola de paso total y las válvulas de bola de muñón de alta resistencia se utilizan ampliamente para garantizar la transmisión sin obstrucciones del fluido y para facilitar el mantenimiento de las tuberías mediante raspadores.

- Energía y metalurgia: El vapor a alta temperatura, la escoria y los fluidos abrasivos requieren válvulas de bola con asiento metálico resistentes al desgaste para soportar condiciones de trabajo adversas y prolongar su vida útil.

- Fábrica automatizada inteligente: Las válvulas de bola de accionamiento neumático y eléctrico permiten la conmutación automática y la monitorización remota, siendo adecuadas para sistemas de tuberías de producción por lotes y continua.

3. Consejos prácticos para la selección de válvulas de bola (para principiantes)

Simplifica el proceso de selección con estas reglas básicas para evitar la mayoría de los errores de ingeniería:

- Confirme primero las condiciones de trabajo: aclare el tipo de medio, la temperatura, la presión y la frecuencia de funcionamiento. Para altas temperaturas y abrasión, elija asientos metálicos; para medios limpios a temperatura normal, elija asientos blandos.

- Seleccione la estructura según la presión y el tamaño: para tamaños pequeños y bajas presiones se utiliza una estructura de bola flotante; para tamaños grandes y altas presiones se debe elegir una válvula de bola montada sobre muñón.

- Seleccione el tipo de orificio según la demanda de caudal: para caudales altos, baja caída de presión y requisitos de limpieza con raspadores, elija una válvula de bola de paso total; para aislamiento general, elija una válvula de paso reducido para ahorrar costes.

- Configure adecuadamente el modo de actuación: en entornos peligrosos a prueba de explosiones, se prioriza la actuación neumática; en escenarios de control inteligente remoto, se opta por la actuación eléctrica.

- Verificar la capacidad de flujo y el par: Realizar un cálculo preciso del coeficiente de caudal (Cv) de la válvula de bola y ajustar el par del actuador de la válvula de bola para evitar atascos, conmutación incompleta o insuficiencia de flujo.

4. Cómo evitar errores comunes en la selección de personal

La mayoría de las fallas en las válvulas se deben a una selección incorrecta, más que a problemas de calidad del producto. Evite estos errores típicos:

No seleccione los modelos únicamente por el diámetro nominal de la tubería; un valor de Cv insuficiente provocará cuellos de botella en el flujo del sistema y una caída de presión excesiva en la válvula de bola industrial. No utilice válvulas de bola con asiento blando para fluidos abrasivos a alta temperatura, ya que esto provocará un rápido envejecimiento del sello y fugas. No instale actuadores de bajo par en tuberías con diferencial de alta presión, ya que esto resultará en un funcionamiento irregular de la válvula. Para tuberías de transmisión de larga distancia y mantenimiento frecuente, evite las válvulas de bola de puerto reducido que no admiten la limpieza con raspadores.

5. Soluciones fiables de válvulas de bola GEKO Valve

GEKO Valve ofrece una gama completa de válvulas de bola industriales estandarizadas y personalizadas, que incluyen válvulas de bola flotantes, con montaje de muñón, de paso total y paso reducido, con asiento metálico y paquetes de válvulas de bola con accionamiento neumático/eléctrico. Brindamos servicios profesionales de cálculo de Cv para válvulas de bola y ajuste de par del actuador, controlando rigurosamente la pérdida de presión en la tubería y garantizando un funcionamiento estable de la válvula en diversas condiciones de trabajo complejas. Nuestros productos se utilizan en proyectos globales de tratamiento de agua, química, petróleo y gas, energía e industria automatizada, ofreciendo calidad constante y bajos costos de mantenimiento.
