Dominando las válvulas de bola: Una guía de selección completa

Las válvulas de bola son componentes fundamentales para el control de fluidos en los sistemas de tuberías industriales modernos, reconocidas por su excepcional capacidad de sellado, su rápida operación de cuarto de vuelta, su estructura compacta y su larga vida útil. Desde tuberías comerciales generales hasta instalaciones de petróleo y gas, petroquímicas y de generación de energía de alta capacidad, las válvulas de bola industriales ofrecen un aislamiento y una regulación de flujo confiables para innumerables condiciones de proceso. Dominar la selección profesional de válvulas de bola es fundamental para eliminar fugas en las tuberías, reducir la pérdida de presión, evitar atascos en los equipos y minimizar los costos de mantenimiento a largo plazo. Esta guía integral detalla las clasificaciones de válvulas de bola, sus características de rendimiento principales, sus aplicaciones específicas de la industria y los estándares de selección autorizados para ayudar a ingenieros y compradores a elegir la válvula adecuada para cada escenario de trabajo.

1. Clasificación completa de las válvulas de bola industriales

Las válvulas de bola industriales se clasifican según su mecanismo estructural, especificaciones del diámetro interior, configuración de sellado y modo de accionamiento. Cada categoría presenta ventajas de rendimiento únicas y condiciones de trabajo aplicables exclusivas:

• 1.1 Clasificación estructural: Válvula de bola flotante frente a válvula de bola montada sobre muñón

Las válvulas de bola flotante adoptan un diseño de bola flotante libre con una estructura simple y compacta, y ofrecen ventajas en cuanto a rentabilidad. La bola se mueve ligeramente bajo presión media y presiona firmemente contra el asiento de sellado aguas abajo para lograr un cierre hermético. Esta estructura es ideal para tuberías convencionales de pequeño tamaño y baja a media presión, y se utiliza ampliamente para el aislamiento general y el control de flujo convencional en sistemas de tratamiento de agua, climatización y procesos químicos ligeros.

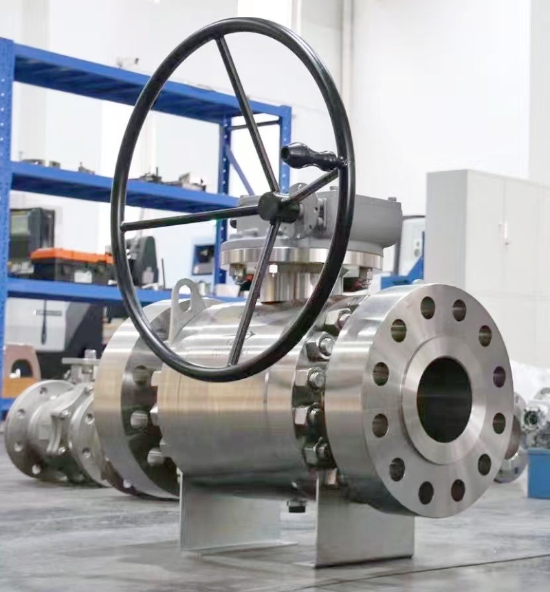

Las válvulas de bola con soporte de muñón cuentan con soportes fijos dobles, superior e inferior, que bloquean completamente la bola en su posición. Este diseño transfiere la carga de presión media al eje del muñón en lugar de al asiento de sellado, reduciendo eficazmente el par de apriete y el desgaste del asiento. Es la solución preferida para trabajos pesados ​​en oleoductos industriales de gran tamaño, alta presión y ciclos de trabajo intensivos, predominando en el transporte de petróleo y gas a larga distancia, la refinación petroquímica y los sistemas de procesos industriales pesados.

• 1.2 Clasificación del diámetro interior: Válvula de bola de paso total frente a paso reducido

Las válvulas de bola de paso total están diseñadas con un orificio recto que coincide con el diámetro interior de la tubería, logrando una resistencia al flujo prácticamente nula y una mínima caída de presión. Son totalmente compatibles con las operaciones de limpieza y desatasco de tuberías, lo que las hace esenciales para oleoductos de alto caudal, líneas principales de proceso y sistemas con estrictos requisitos de ahorro energético y bajas pérdidas.

Las válvulas de bola de paso reducido adoptan una estructura aerodinámica de menor diámetro, lo que se traduce en menor peso, menor volumen y menores costos de fabricación. Si bien el paso del flujo es ligeramente menor, cumple plenamente con los requisitos convencionales de aislamiento y control de flujo. Es la opción más rentable para tuberías industriales comunes sin necesidad de limpieza con raspadores y con requisitos de caída de presión ultrabaja.

• 1.3 Clasificación del sellado: Válvula de bola con asiento metálico frente a válvula de bola con asiento blando

Las válvulas de bola con asiento blando utilizan materiales de sellado de PTFE y polímeros compuestos de alto rendimiento, logrando una estanqueidad absoluta en condiciones normales de temperatura y fluidos limpios. Gracias a su baja fricción y flexibilidad de conmutación, son aptas para agua limpia, aire comprimido, gas natural y fluidos químicos no abrasivos, garantizando un funcionamiento diario estable y fiable.

Las válvulas de bola con asiento metálico cuentan con un revestimiento de aleación dura en las superficies de sellado, lo que les confiere una excelente resistencia a altas temperaturas, altas presiones y abrasión. Se adaptan de forma estable a condiciones de trabajo extremas, como ciclos térmicos a altas temperaturas, lodos abrasivos y medios corrosivos, solucionando por completo los problemas de envejecimiento, deformación y fallo de los sellos blandos en entornos industriales severos.

• 1.4 Clasificación de accionamiento: Válvula de bola manual frente a válvula de bola accionada

Las válvulas de bola manuales están equipadas con manivelas o mecanismos de engranajes, ideales para operaciones manuales de baja frecuencia, con bajo costo y mantenimiento sencillo. En los sistemas industriales automatizados modernos, las válvulas de bola neumáticas y eléctricas son las configuraciones más comunes. Las válvulas neumáticas ofrecen una rápida velocidad de conmutación y una excelente protección contra explosiones, adaptándose a entornos de trabajo inflamables y peligrosos. Las válvulas eléctricas permiten una modulación precisa del flujo y la conexión remota de señales, integrándose perfectamente con sistemas PLC, SCADA y de control inteligente de tuberías.

2. Parámetros de rendimiento clave para la selección profesional

La selección precisa de válvulas de bola se basa en la verificación de parámetros estandarizados, en lugar de una simple coincidencia de tamaño. Los parámetros clave que determinan la aplicabilidad de la válvula incluyen:

- Capacidad de flujo (valor Cv): El cálculo profesional del valor Cv de la válvula de bola garantiza que la capacidad de flujo de la válvula coincida con la demanda de flujo del sistema, evitando cuellos de botella en el flujo y pérdidas excesivas de presión en la tubería.

- Clasificación de presión y temperatura: Haga coincidir la clase de presión de la válvula y el grado de resistencia a la temperatura de acuerdo con la presión máxima de trabajo y la temperatura extrema del medio para evitar fallas en el sello y deformación de la válvula.

- Ajuste del par del actuador: Calcular científicamente el par del actuador de la válvula de bola en función de la diferencia de presión real para garantizar una potencia de conmutación suficiente y evitar atascos o una apertura/cierre incompleto de la válvula.

- Compatibilidad con el medio: Seleccione los materiales de sellado y de la carcasa según la corrosión, la abrasión y la viscosidad del medio para lograr un funcionamiento estable a largo plazo.

3. Reglas de coincidencia de aplicaciones específicas del sector

Las distintas industrias tienen características de proceso diferentes, lo que requiere esquemas de configuración de válvulas de bola específicos:

- Sistemas de tratamiento de agua y climatización: Adopte válvulas de bola flotantes de asiento blando y válvulas de bola de puerto reducido, equilibrando el costo, la estabilidad del sellado y el bajo mantenimiento.

- Transporte de petróleo y gas: Priorizar las válvulas de bola montadas sobre muñones de paso total para cumplir con los requisitos de alto caudal, baja pérdida y mantenimiento mediante raspadores en tuberías.

- Industria petroquímica y química: Implementar válvulas de bola con asiento metálico y válvulas de bola anticorrosión para fluidos de proceso corrosivos, abrasivos y de alta temperatura.

- Energía térmica y metalurgia: Utilice válvulas de bola con asiento metálico, resistentes a altas temperaturas y al desgaste, para adaptarse al vapor, a los gases de combustión a alta temperatura y a los medios de escoria.

- Industria de fabricación inteligente: Equipar válvulas de bola de accionamiento neumático y eléctrico para lograr control automático, monitoreo remoto y gestión inteligente de tuberías.

4. Consejos avanzados de selección para evitar riesgos operativos

Para dominar por completo la selección de válvulas de bola, es necesario evitar los malentendidos convencionales y establecer una lógica de selección estandarizada:

- Nunca seleccione válvulas basándose únicamente en el tamaño nominal de la tubería; verifique siempre el coeficiente de flujo Cv para evitar una capacidad de flujo insuficiente y una caída de presión excesiva en las válvulas de bola industriales.

- Distinguir los límites de aplicación de las estructuras flotantes y de muñón: válvulas de bola flotantes para tuberías pequeñas de baja presión, válvulas de bola montadas sobre muñón para sistemas grandes de alta presión y servicio pesado.

- Separar estrictamente los escenarios de sellado blando y metálico: sellos blandos para fluidos limpios a temperatura normal, y sellos metálicos para fluidos a alta temperatura, abrasivos y corrosivos agresivos.

- Reserve un margen de seguridad suficiente para el par del actuador en condiciones de alta presión diferencial para eliminar los riesgos de fallo de conmutación.

- Elija válvulas de paso total para las tuberías que requieran limpieza con raspadores para garantizar un mantenimiento posterior sin problemas.

5. Soluciones profesionales de válvulas de bola GEKO Valve

Como fabricante profesional de válvulas industriales, GEKO Valve ofrece una gama completa de válvulas de bola de alto rendimiento, que incluye válvulas de bola flotantes, con montaje de muñón, de paso total y paso reducido, con asiento metálico y paquetes de válvulas de bola accionadas a medida. Ofrecemos servicios profesionales integrales, incluyendo el cálculo del coeficiente de variación (Cv) de la válvula de bola y la verificación del par del actuador, lo que permite controlar eficazmente la pérdida de presión del sistema y garantizar un funcionamiento estable y eficiente de las válvulas en condiciones de trabajo industriales complejas. Todos nuestros productos cumplen con los estándares internacionales de la industria, ofreciendo alta calidad, baja tasa de fallos y larga vida útil para proyectos de tuberías industriales en todo el mundo.
