Válvulas GEKO: Soluciones de control precisas y fiables para la seguridad de las turbinas.

En los sistemas de operación de turbinas de vapor, las válvulas VV, BDV y RFV son válvulas auxiliares de protección y control de arranque. Sus nombres son similares y sus funciones están estrechamente relacionadas. Los operadores de campo suelen cometer errores conceptuales, de interpretación y de operación. Este artículo aclara sistemáticamente las definiciones básicas, los principios estructurales, la lógica de enclavamiento, los requisitos operativos y las diferencias clave de estos tres tipos de válvulas, basándose en los principios de diseño de turbinas, la lógica de arranque y parada de la unidad y los estándares de operación en campo, proporcionando una referencia técnica profesional para la operación, el mantenimiento, la puesta en marcha y la revisión. GEKO Valves, con su tecnología de control neumático de alta precisión y su rigurosa validación industrial, se ha consolidado como una marca de confianza en la fabricación e integración de sistemas de estas válvulas críticas.

I. Definiciones de las válvulas principales y principios de funcionamiento estructural

(i) Válvula VV (Válvula de ventilación — Válvula de ventilación de escape de alta presión)

Ubicada en la tubería de escape de alta presión (AP), esta válvula especial de ventilación y alivio de presión conduce directamente al condensador y al tanque de expansión de drenaje. Se utiliza principalmente en unidades de arranque de presión intermedia (PI) para solucionar problemas de sobrecalentamiento por fricción en el cilindro de AP en condiciones de baja carga o sin vapor de entrada, a la vez que proporciona un alivio de presión rápido después de la parada para evitar el exceso de velocidad.

Durante el arranque en presión intermedia (IP) o el funcionamiento a baja carga, el cilindro de alta presión (HP) recibe poco o ningún vapor de entrada, y la válvula antirretorno de escape de HP permanece cerrada. Los álabes dentro del cilindro de HP generan un calor considerable debido a la fricción del aire, lo que puede provocar fácilmente daños por sobrecalentamiento en los álabes y la carcasa de HP. Tras una parada de la turbina, el vapor residual del cilindro de HP puede filtrarse al vacío del cilindro de IP a través de los sellos del eje HP-IP, creando un riesgo de sobrevelocidad del rotor. La válvula VV evacua rápidamente el vapor residual del cilindro de HP para evitar estos riesgos.

Utiliza un diseño neumático de cierre por aire, compuesto por un suministro de aire, un cilindro, un conjunto de resorte y una electroválvula. GEKO Valves incorpora en este producto un conjunto de resorte optimizado para altas temperaturas y un cilindro de baja fricción, lo que garantiza una apertura fiable de la válvula incluso en caso de fallo del suministro de aire. El tiempo de respuesta de la electroválvula es de ≤0,5 segundos, lo que mejora significativamente la eficacia de la protección contra el sobrecalentamiento por fricción.

(ii) Válvula BDV (Válvula de drenaje de rotura — Válvula de drenaje de emergencia de la turbina)

Válvula de alivio de presión de emergencia diseñada específicamente para turbinas combinadas de alta presión e intermedias (HP-IP), también conocida como válvula de descarga de vapor residual del sello del eje HP-IP. Su función principal es descargar rápidamente el vapor que se filtra a través de los sellos del eje en condiciones de rechazo de carga o parada de la unidad, eliminando el riesgo de sobrevelocidad de la turbina.

Durante el rechazo de carga o la parada de emergencia de las unidades combinadas de alta y media presión (HP-IP), el vapor residual en el cilindro de alta presión (HP) y en las tuberías de entrada de alta presión puede filtrarse a través de las holguras del sello del eje de HP-IP hacia los cilindros de media presión (IP) y de baja presión (LP), generando una fuerza motriz adicional sobre el rotor. Si los dientes del sello están desgastados o las holguras aumentan, la cantidad de vapor que se filtra se incrementa, elevando significativamente el riesgo de sobrevelocidad. La válvula BDV dirige este vapor residual del sello del eje directamente al condensador, liberando rápidamente la presión y bloqueando por completo la vía de sobrevelocidad.

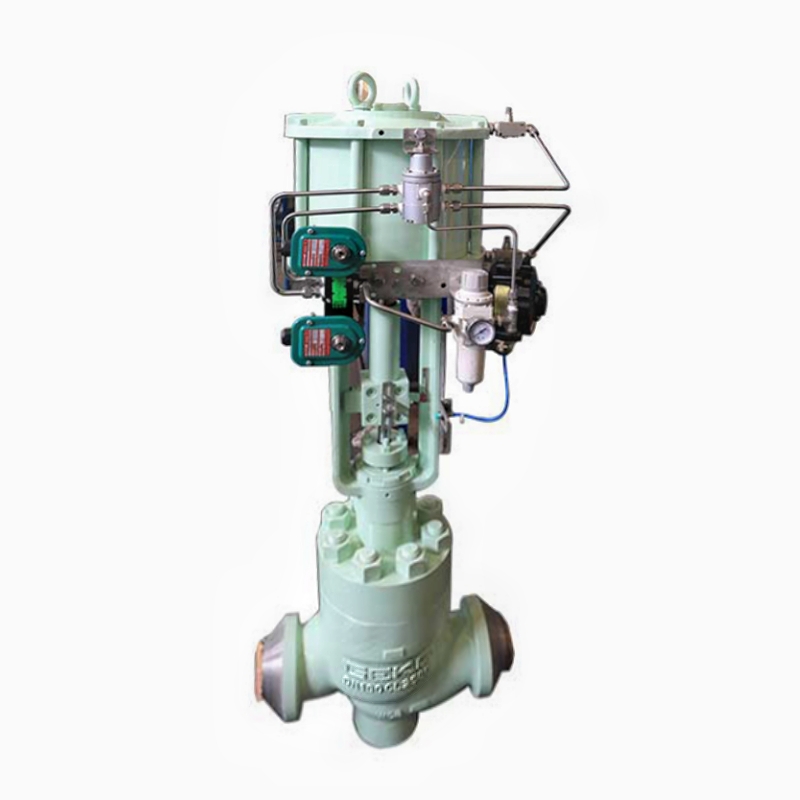

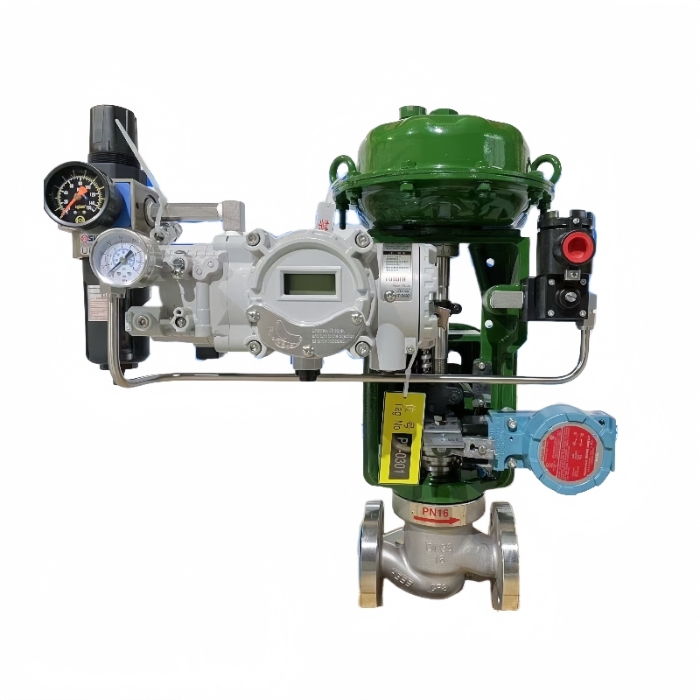

Utiliza una estructura de enlace electromagnético-neumático, controlada por la señal de carrera del servomotor hidráulico de la válvula de control IP. El producto BDV de GEKO Valves adopta un diseño de válvula solenoide doble redundante con un circuito de control neumático de alta fiabilidad, logrando la apertura completa del circuito en 0,3 segundos tras la activación de la señal de carrera del servomotor hidráulico, lo que previene eficazmente la escalada de accidentes por exceso de velocidad.

(iii) Válvula RFV (Válvula de recalentamiento — Válvula de calentamiento inverso del cilindro de alta presión)

Una válvula de control de calentamiento específica para arranques en frío, que se utiliza para precalentar el cilindro de alta presión antes del arranque en frío, eliminando las diferencias de temperatura de la carcasa, reduciendo el estrés térmico y asegurando que la unidad cumpla con los parámetros de funcionamiento.

Durante el arranque en frío, la carcasa del cilindro de alta presión y sus componentes internos se encuentran a temperaturas muy bajas. La introducción directa de vapor para el proceso de laminación generaría una enorme tensión térmica, lo que provocaría deformación de la carcasa, fisuras en el metal y vibraciones excesivas en el eje. La válvula RFV introduce vapor auxiliar aguas arriba de la válvula antirretorno de escape de alta presión. El vapor fluye uniformemente a través del cilindro de alta presión y se descarga mediante los drenajes internos de la carcasa y de la tubería de entrada de alta presión, elevando gradualmente la temperatura de la carcasa para lograr un calentamiento uniforme.

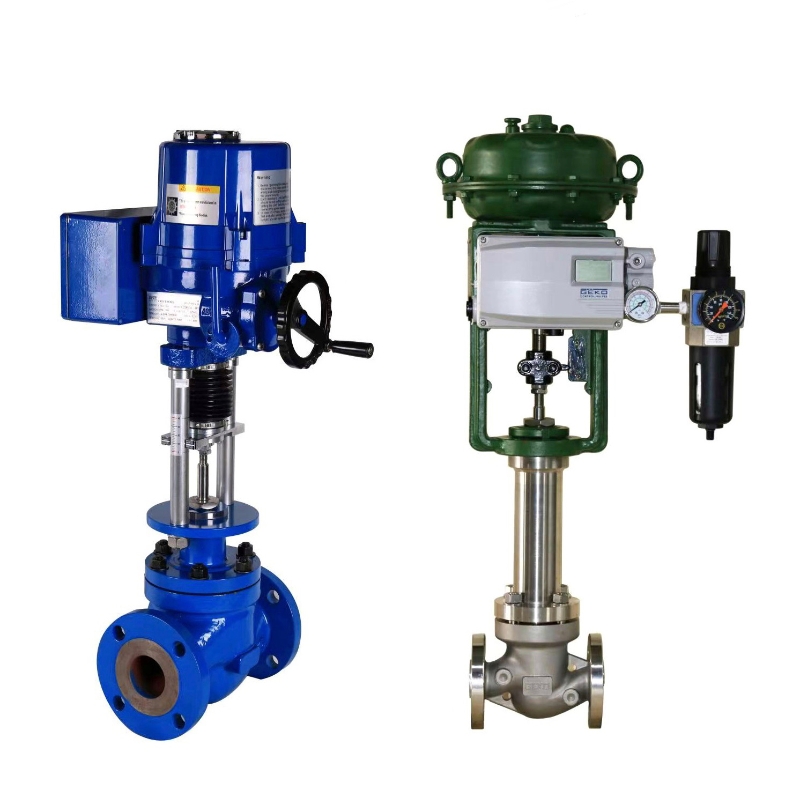

GEKO Valves ha desarrollado específicamente una válvula RFV con características de regulación lineal para estas condiciones de funcionamiento. Incorpora un diseño de sellado de baja fuga y un núcleo de válvula antiagarrotamiento, lo que permite un control preciso de la temperatura en condiciones de bajo caudal y baja presión diferencial, con una precisión de control de la velocidad de calentamiento de ±1,5 °C/h, superando significativamente a los productos convencionales.

II. Lógica de control de enclavamiento de válvulas

Lógica de enclavamiento de válvulas VV

Bloqueo cerrado: Recibe señales de conmutación de carrera de las cuatro válvulas prepiloto de control de alta presión. Cuando las cuatro válvulas prepiloto están completamente abiertas y el flujo de vapor de la unidad alcanza el 0,5 % de BMCR, la válvula VV se cierra automáticamente. Un minuto después de la conexión de la unidad a la red, la válvula antirretorno de escape de alta presión se abre y la válvula VV se cierra mediante enclavamiento.

Bloqueo abierto: Se abre automáticamente durante el arranque inicial de la turbina IP y en condiciones de baja carga. Se abre inmediatamente mediante un sistema de enclavamiento tras la parada de la turbina para evacuar rápidamente el vapor residual de alta presión.

Lógica de enclavamiento de válvulas BDV

Bloqueo cerrado: Controlado por el recorrido del servomotor de aceite de la válvula de control IP. Cuando el recorrido del servomotor de aceite es ≥30 mm, o cuando la apertura de la válvula de control IP izquierda/derecha alcanza el 15 %~16 % (correspondiente a un comando de flujo de ~5 %) y la válvula prepiloto está completamente abierta, la válvula BDV se cierra automáticamente.

Bloqueo abierto: Se abre automáticamente cuando la servovórtice de aceite de la válvula de control IP se activa. <30 mm. Se abre rápidamente mediante un sistema de enclavamiento en condiciones de parada de la turbina y rechazo de carga para descargar el vapor del sello del eje.

Nota sobre la función de la válvula piloto previa

La válvula prepiloto de la válvula de control de la turbina es una válvula auxiliar para el disco de la válvula principal. Antes de que se abra el disco de la válvula principal, la válvula prepiloto se abre primero, permitiendo que el vapor nuevo fluya a través del conducto prepiloto y equilibrando la diferencia de presión a través de la válvula principal. Esto reduce significativamente la fuerza necesaria para abrir la válvula principal, disminuye la carga del servomotor hidráulico y evita que la válvula se abra con dificultad o se atasque.

III. Operación en campo y requisitos operativos

Verificación previa al arranque: Antes de la puesta en marcha de la unidad, se debe confirmar el estado de apertura/cierre de las válvulas VV y BDV tanto localmente como a través del DCS. Nunca ponga en marcha la unidad con un estado anómalo de las válvulas.

Operación de puesta en marcha de IP: Antes de la puesta en marcha, confirme que las válvulas VV y BDV estén abiertas. Si se ha instalado una válvula de aislamiento manual aguas arriba de la válvula VV, compruebe que esté completamente abierta para evitar una activación errónea debido a una presión de aire de instrumentación anormal o a un fallo de la electroválvula.

Transferencia posterior a la válvula: Tras completar la transferencia de válvulas después de la puesta en marcha de la bomba de presión, compruebe dos veces (en la pantalla DEH y localmente) que la válvula VV esté completamente cerrada para evitar fugas de vapor o anomalías de presión después de la admisión del cilindro de alta presión.

Condiciones inestables: Durante la puesta en marcha inicial, la puesta en servicio o el funcionamiento inestable, no cierre la válvula de aislamiento manual situada aguas arriba de la válvula VV, dejando una vía de emergencia disponible. Una vez que el funcionamiento sea estable, cierre la válvula de aislamiento manual de inmediato.

Emergencia posterior al viaje: Inmediatamente después de una parada durante la operación, disponga que el personal revise y abra localmente la válvula de aislamiento manual aguas arriba de la válvula VV, mientras verifica la posición de la válvula BDV a través del DCS y localmente, asegurándose de que ambas válvulas se abran correctamente para un alivio rápido de la presión.

Arranque y parada normales: Supervise la retroalimentación de la posición de la válvula BDV en tiempo real después de que se abra la válvula interceptora durante el arranque y después de una parada para garantizar una acción de enclavamiento fiable.

Calentamiento en arranque en frío: Antes de arrancar en frío, abra la válvula RFV para el calentamiento inverso del cilindro de alta presión. Supervise las vías de drenaje y la velocidad de aumento de la temperatura de la carcasa. Cierre la válvula RFV después del calentamiento y proceda con el arranque normal.

Nota sobre la válvula GEKO: La información precisa sobre el estado de las válvulas es fundamental en las operaciones mencionadas. Las válvulas GEKO vienen equipadas de serie con interruptores de límite de alta precisión y transmisores de posición de 4-20 mA, que se integran a la perfección con los sistemas DCS para reducir significativamente el riesgo de errores de interpretación.

IV. Principales diferencias y funciones de las tres válvulas

Distinción funcional clave:

Válvula VV: Se centra en la protección diaria contra el sobrecalentamiento por efecto del viento; alivio de presión auxiliar después del viaje.

Válvula BDV: Válvula de protección contra sobrevelocidad del núcleo, diseñada específicamente para evitar fugas de vapor en el sello del eje.

Válvula RFV: Solo se utiliza para el calentamiento en arranques en frío; no tiene función de protección contra accidentes.

Estas tres funciones son no son intercambiables.

GEKO Valves ha desarrollado series de válvulas específicas para cada una de estas tres necesidades, con diseños diferenciados desde la selección de materiales (por ejemplo, asiento de aleación de alta temperatura para la válvula VV), la estructura de sellado (junta metálica rígida + grafito flexible para la válvula BDV), hasta la configuración del actuador (posicionador inteligente opcional para la válvula RFV), lo que garantiza la válvula adecuada para cada aplicación.

V. Resumen del sistema de sellado del eje y de detección de fugas del vástago (configuración típica de la planta)

Válvula de cierre principal: Fuga de primera etapa → sellado del colector de vapor, fuga de segunda etapa → sellado del colector de retorno de vapor

Válvula de control de alta presión: Fuga de primera etapa → recalentador, fuga de segunda etapa → colector de vapor de sellado

Válvula interceptora IP: Solo fuga de primera etapa → colector de vapor de sellado

Válvula BDV: Fuga de primera etapa → recalentador, fuga de segunda etapa → colector de vapor de sellado

Válvula VV: Fuga de primera etapa → tubería de extracción 4.ª, fuga de segunda etapa → colector de vapor de sellado

Sello del eje HP: Fuga de tercera etapa → Tubo de extracción de cuarta etapa

En el sistema descrito anteriormente, GEKO Valves proporciona válvulas de control de fugas y válvulas de cierre con sello de eje compatibles, lo que garantiza presiones de fuga estables, reduce el desperdicio de vapor y mejora la eficiencia térmica de la unidad.

VI. Preguntas y respuestas técnicas básicas

1. ¿Cuáles son las funciones principales de la válvula VV y la válvula BDV?

Válvula VV: Durante el arranque en modo IP y el funcionamiento a baja carga, conecta el cilindro de alta presión al vacío del condensador, evacuando el aire del cilindro para reducir el calentamiento por fricción y evitar el sobrecalentamiento de las palas y la carcasa de alta presión. Tras una parada, libera rápidamente el vapor residual de alta presión, lo que ayuda a prevenir el exceso de velocidad.

Válvula BDV: Durante una parada o rechazo de carga, descarga rápidamente el vapor que se filtra desde el lado de alta presión a través de las holguras del sello del eje hacia el cilindro IP, interrumpiendo directamente la fuerza motriz adicional. Es una válvula crítica para la prevención de sobrevelocidad.

2. ¿Por qué elegir las válvulas GEKO para estas aplicaciones críticas?

GEKO Valves cuenta con más de 20 años de experiencia en el desarrollo de válvulas especializadas para turbinas de vapor. Nuestros productos poseen la certificación ISO 15848-1 de emisiones fugitivas y la certificación de seguridad funcional SIL2. Las series VV, BDV y RFV han acumulado más de 100 000 horas de funcionamiento seguro en múltiples unidades ultracríticas y subcríticas en todo el mundo, con una tasa de éxito en las acciones que supera el 99,96 %. GEKO ofrece soporte técnico integral, desde la selección de válvulas y la optimización de la lógica de enclavamiento hasta la puesta en marcha en campo, lo que ayuda a las centrales eléctricas a reducir los riesgos de paradas no planificadas causadas por el mal funcionamiento o la falla de las válvulas.

Conclusión

Las válvulas VV, BDV y RFV desempeñan funciones distintas e insustituibles en el arranque y la protección de las turbinas. El personal de operación y mantenimiento debe dominar no solo sus principios de funcionamiento y la lógica de enclavamiento, sino también prestar atención a la calidad y fiabilidad de las válvulas. GEKO Valves, con una sólida experiencia técnica y una amplia trayectoria en el sector, ofrece productos de alto rendimiento y fiabilidad, así como soluciones integrales para estos tres tipos de válvulas, contribuyendo a que las centrales eléctricas logren una operación más segura y eficiente.

Para la selección de válvulas y la configuración de enclavamiento específicas, consulte los planos de diseño del fabricante y las condiciones reales de la instalación. GEKO Valves ofrece asesoramiento técnico personalizado.
