Tipos y aplicaciones de válvulas de GNL: Comprensión de la importancia de las válvulas GEKO en los sistemas de GNL

En el ámbito de GNL (gas natural licuado)En sistemas de GNL, la selección y aplicación de las válvulas adecuadas es fundamental para garantizar la seguridad, la eficiencia y la fiabilidad del sistema. Las válvulas se utilizan ampliamente en diversas etapas del GNL, desde el almacenamiento hasta el transporte. Entre las marcas más reconocidas en soluciones de válvulas para GNL, GEKO destaca por su innovación y altos estándares de rendimiento, ofreciendo soluciones óptimas para todas las aplicaciones de GNL. A continuación, analizaremos varios tipos de válvulas clave utilizados en sistemas de GNL y destacaremos la contribución de GEKO a la industria.

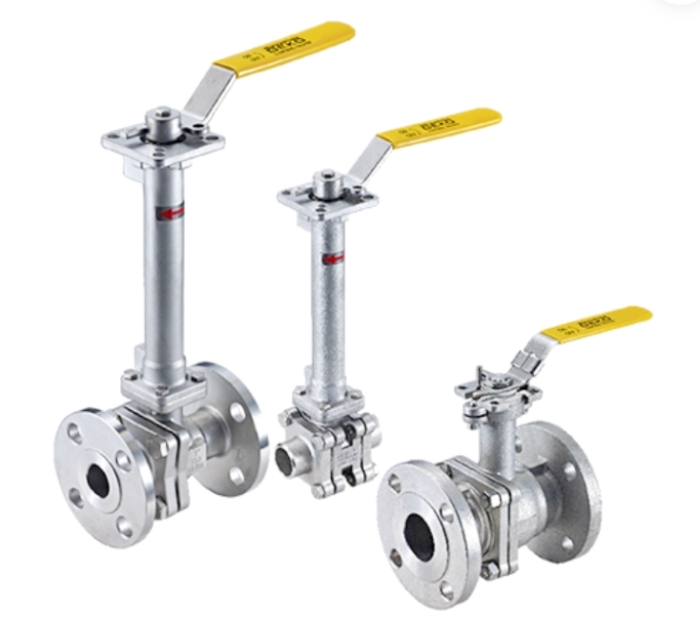

1. Válvulas de bola de temperatura ultrabaja para GNL

Las válvulas de bola de GNL para temperaturas ultrabaja son el tipo de válvula más utilizado y más numeroso en los sistemas de GNL. Están diseñadas para soportar las temperaturas y presiones extremas que se dan durante el almacenamiento y transporte de GNL.

Características estructurales:

• Bonete de válvula de cuello largo: configuración estándar para facilitar la operación y el mantenimiento.
• Vástago de válvula a prueba de explosiones: garantiza que el vástago de la válvula esté bloqueado de forma segura incluso bajo presión interna, lo que evita el riesgo de explosión.
• Funcionalidad de doble bloqueo y purga: permite purgar el GNL de la cámara de la válvula durante el cierre, lo que evita la acumulación anormal de presión debido a la vaporización inducida por el calor.
• Diseño de asiento especial: normalmente sellos de metal con metal o sellos blandos con estructuras de compensación elástica, diseñados para adaptarse a la contracción a baja temperatura.

Aplicaciones:

• Entradas y salidas de tanques de almacenamiento de GNL
• Conexiones del brazo de carga
• Sistemas de manejo de BOG (gas de ebullición)
• Unidades reductoras de presión y vaporizadores

Las válvulas GEKO, diseñadas para soportar temperaturas extremas y un funcionamiento impecable, destacan en estas aplicaciones críticas. Gracias a los materiales avanzados y las innovadoras tecnologías de sellado de GEKO, estas válvulas garantizan el funcionamiento fluido y seguro de las instalaciones de GNL.

2. Válvulas de globo de temperatura ultrabaja para GNL

Utilizadas para un control de flujo preciso o en aplicaciones que requieren capacidades de cierre hermético, las válvulas de globo de GNL son fundamentales para regular el flujo de GNL en tuberías y sistemas que exigen alta confiabilidad.

Características estructurales:

• Cuerpo de válvula en ángulo o tipo Y: Baja resistencia al flujo y fácil descarga para evitar la retención del medio.
• Bonete de válvula tipo disco: diseñado para soportar mejor el estrés causado por las fluctuaciones de temperatura.
• Sello de fuelle: Una característica esencial que crea una barrera metálica, eliminando el riesgo de fugas a bajas temperaturas.

Aplicaciones:

• Sistemas de control de flujo (por ejemplo, sistemas de extracción de muestras)
• Aplicaciones con alta demanda de sellado en áreas peligrosas
• Entrada/salida de compresores BOG
• Tuberías de gas o nitrógeno para instrumentación

Con la experiencia de GEKO, estas válvulas están construidas para soportar las desafiantes presiones y temperaturas de los sistemas de GNL, garantizando un funcionamiento estable y sin fugas.

3. Válvulas de compuerta de temperatura ultrabaja para GNL

Las válvulas de compuerta se emplean en tuberías de GNL a gran escala donde se necesitan un paso total y una baja resistencia al flujo para lograr capacidades de cierre completo.

Características estructurales:

• Diseño de compuerta elástica o de cuña rígida: diseñado para adaptarse a diferentes tasas de contracción en el cuerpo de la válvula y la compuerta a bajas temperaturas.
• Diseño de paso completo: minimiza la resistencia al flujo, lo que permite que los dispositivos de limpieza pasen fácilmente.

Aplicaciones:

• Principales gasoductos de GNL que requieren operaciones de paso completo
• Grandes líneas de entrada/salida en estaciones receptoras de GNL o plantas de licuefacción

Las válvulas de compuerta de GEKO ofrecen alta durabilidad y capacidades de sellado superiores, lo que las convierte en la opción perfecta para aplicaciones críticas de tuberías de GNL donde se requiere el máximo flujo.

4. Válvulas de seguridad y alivio de temperatura ultrabaja para GNL

Estas válvulas son dispositivos de seguridad esenciales que protegen los equipos y tuberías de GNL contra daños por sobrepresión.

Características estructurales:

• Diseñado para flujo en fase gas-líquido: garantiza una ventilación segura en condiciones de flujo variables.
• Aislamiento de la cámara de resorte: evita que el resorte se vea afectado por medios de baja temperatura.
• Sellado confiable: garantiza una apertura precisa a la presión establecida y un cierre hermético después de volver a colocarlo.

Aplicaciones:

• Tanques de GNL (válvulas de seguridad principales y de respaldo)
• Protección contra sobrepresión para tuberías de GNL y recipientes a presión
• Sistemas BOG

Las válvulas de seguridad de GEKO brindan confiabilidad y precisión excepcionales, manteniendo los sistemas de GNL seguros y operativos, incluso en condiciones de presión extrema.

5. Válvulas de retención de temperatura ultrabaja para GNL

Las válvulas de retención evitan el reflujo de medios, lo que garantiza la protección de los equipos clave en los sistemas de GNL.

Características estructurales:

• Diseños tipo oscilante o elevador: garantizan una respuesta rápida a caudales bajos.
• Sellado confiable: evita fugas por contrapresión.

Aplicaciones:

• Salidas de bombas de GNL para evitar el reflujo durante el apagado de la bomba
• Entradas/salidas del compresor
• Tuberías donde podrían producirse condiciones de reflujo

Las válvulas de retención de GEKO están construidas con materiales de primera calidad que garantizan durabilidad y un rendimiento eficiente, especialmente en la prevención del reflujo en sistemas de GNL.

6. Otras válvulas especiales de GNL

Válvulas de mariposa de baja temperatura: Se utiliza para regulación o cierre de diámetros grandes y caídas de presión bajas, como en tuberías de ventilación y BOG.

Válvulas de aguja: Se utiliza para un control de flujo muy preciso en aplicaciones que requieren caudales pequeños, como líneas de presión de instrumentos o sistemas de muestreo.
