¿Cómo controla una válvula de mariposa el flujo de fluidos? Guía de funcionamiento completa.
Las válvulas de mariposa son ampliamente reconocidas como los dispositivos de control de fluidos más rentables y que ahorran espacio para tuberías municipales e industriales. A diferencia de las válvulas de bola que proporcionan un flujo en línea recta completo o las válvulas de compuerta diseñadas solo para aislamiento completamente abierto o completamente cerrado, válvulas de mariposa industriales Cuentan con una mecánica de disco rotatorio única que permite una gestión flexible del fluido. Muchos diseñadores de sistemas y operadores de plantas se preguntan: ¿Cómo controla una válvula de mariposa el flujo de fluido de forma precisa y estable? Esta guía explica el mecanismo completo de control de flujo, los diferentes estados de funcionamiento de las válvulas de mariposa, las diferencias estructurales entre los distintos tipos de productos y el rendimiento práctico del control de flujo en los sistemas de tuberías modernos.

1. Principio básico de control de fluidos de las válvulas de mariposa
El método central de control de fluidos de una válvula de mariposa se basa en unDisco giratorio de cuarto de vuelta de 90 gradosInstalado verticalmente en el centro de la tubería, el disco de mariposa gira a lo largo del vástago de la válvula para modificar el área de flujo efectiva dentro de la tubería. Al ajustar el ángulo del disco, la válvula cambia con precisión la resistencia al flujo, la velocidad del fluido y la presión de la tubería, logrando así tres funciones básicas de control de flujo: paso total del flujo, estrangulamiento parcial y cierre total del fluido.
Este método de control de flujo rotativo simple y confiable es la razón clave por la que válvulas de mariposa tipo oblea, válvulas de mariposa con orejetasLas válvulas de mariposa descentradas se utilizan ampliamente en tuberías de gran diámetro para agua, gas y fluidos de proceso de baja viscosidad.
2. Tres estados básicos de control de flujo
2.1 Estado abierto de flujo completo
Cuando el disco gira 90 grados y es paralelo a la dirección del fluido, la tubería alcanza su capacidad máxima de flujo. Aunque el disco permanece dentro de la tubería, la estructura aerodinámica del disco minimiza la resistencia al flujo. En este estado, el válvula de mariposa industrial Permite la transmisión de fluidos sin restricciones, siendo adecuado para el funcionamiento a largo plazo de tuberías de circulación y para escenarios de suministro de caudal máximo.
2.2 Estado de regulación precisa del flujo y estrangulamiento
La principal ventaja de las válvulas de mariposa en el control de fluidos reside en su excelente capacidad de regulación. Cuando el disco se encuentra en cualquier ángulo entre el 20 % y el 70 % de apertura, forma una zona de protección ajustable dentro de la tubería. Cuanto mayor sea esta zona, mayor será la resistencia al flujo y menor el caudal. Válvulas de mariposa moduladoras Mediante actuadores eléctricos o neumáticos se pueden mantener ángulos de apertura estables, logrando un equilibrio de flujo continuo y preciso, un ajuste de presión y un control de la distribución de fluidos para sistemas industriales.
2.3 Estado de cierre total del fluido
Cuando el disco gira hasta los 0 grados y queda completamente perpendicular al flujo del fluido, se ajusta perfectamente al asiento de la válvula, bloqueando por completo el paso del flujo. Válvulas de mariposa con asiento blando utilizar la deformación elástica del asiento para lograr una fuga cero y hermética para medios limpios, mientras que válvulas de mariposa con asiento metálico Se basan en componentes metálicos de precisión para bloquear fluidos abrasivos, a alta temperatura y alta presión, logrando un aislamiento fiable de las tuberías y un corte seguro del flujo de fluidos.
3. Cómo los diferentes tipos de válvulas de mariposa optimizan el control del flujo
Las distintas estructuras de válvulas de mariposa ofrecen efectos de control de fluidos completamente diferentes, adaptándose a diversas condiciones de trabajo industriales:
3.1 Válvulas de mariposa concéntricas para control general de flujo
Las válvulas de mariposa concéntricas cuentan con vástago, disco y centros de tubería coincidentes, lo que proporciona una regulación y aislamiento de flujo básicos y estables. Son ideales para tuberías convencionales de tratamiento de agua, climatización y protección contra incendios con temperatura normal y baja presión, ofreciendo un control de fluidos económico y práctico.
3.2 Válvulas de mariposa de doble y triple desplazamiento para control de flujo en servicio pesado
Válvulas de mariposa de triple desplazamiento y las válvulas de mariposa de doble desplazamiento adoptan una estructura de desplazamiento única. El disco evita la fricción con el asiento durante la rotación, lo que garantiza un ajuste de ángulo suave y estable incluso bajo alta presión y alta temperatura. válvulas de mariposa de alta resistencia Proporcionar un control preciso del flujo en tuberías de vapor, gases de combustión, fluidos químicos corrosivos y procesos industriales de alto ciclo.
3.3 Características de control de flujo tipo oblea frente a tipo lengüeta

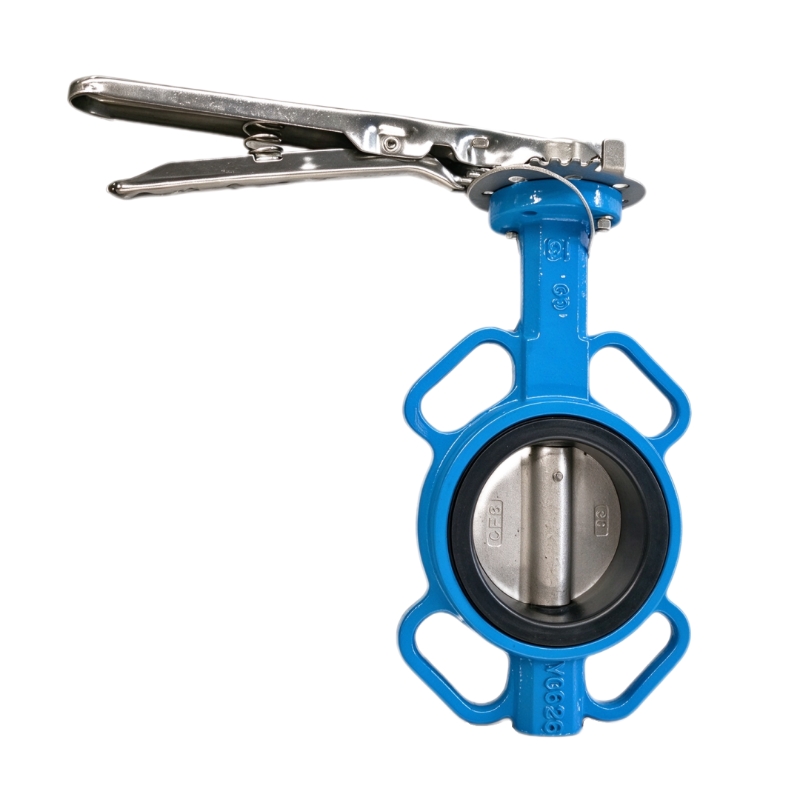

válvulas de mariposa tipo oblea Presentan cuerpos ultrafinos con baja resistencia al flujo, adecuados para sistemas de tuberías compactos que requieren un control estable de grandes caudales. válvulas de mariposa con orejetas Permite el desmontaje unilateral de tuberías manteniendo la seguridad del control del flujo del sistema, facilitando el mantenimiento segmentado de las tuberías sin afectar al sistema de fluidos en su conjunto.
4. Cómo los actuadores permiten un control preciso de los fluidos
El control estable del fluido no se puede lograr únicamente con el cuerpo de la válvula; el actuador determina la precisión del control y el nivel de automatización:
Válvulas de mariposa manuales: Permite realizar ajustes de flujo sencillos in situ y aislar las tuberías, lo que resulta adecuado para escenarios de control de baja frecuencia.
Válvulas de mariposa neumáticasEquipado con posicionadores para corregir la desviación angular, manteniendo un caudal estable bajo presiones fluctuantes en la tubería, ideal para sistemas de fluidos industriales a prueba de explosiones.
Válvulas de mariposa eléctricas automatizadas: Admite el ajuste remoto de la señal y el control proporcional del flujo, adaptándose a los sistemas industriales inteligentes para lograr una gestión automática de fluidos y una distribución precisa del flujo.
5. Principales ventajas del control de fluidos mediante válvulas de mariposa
Consiga funciones duales de aislamiento de fluidos y regulación del flujo con un solo dispositivo de válvula.
Adecuado para el control de flujo en tuberías de gran diámetro con bajo costo y pequeño espacio de instalación.
El funcionamiento rotatorio suave garantiza un ajuste estable del fluido sin sobretensiones en la tubería.
Existen diversos tipos de productos que se adaptan a fluidos limpios, corrosivos, de alta temperatura y abrasivos.
Soporte para el control inteligente de fluidos, tanto manual como automático, para sistemas industriales modernos.
6. Soluciones de válvulas de mariposa GEKO para un control de fluidos fiable
GEKO Valve ofrece una gama completa de válvulas de mariposa de alto rendimiento para un control preciso de fluidos industriales. Nuestra línea de productos incluye válvulas de mariposa con asiento blando y metálico, válvulas de mariposa concéntricas y de triple desplazamiento, válvulas de mariposa tipo wafer y lug, así como válvulas de mariposa automatizadas manuales, neumáticas y eléctricas. Todos los productos ofrecen una regulación de flujo estable, un cierre fiable y una larga vida útil, proporcionando soluciones de control de fluidos precisas y eficientes para sistemas de tratamiento de agua, climatización, industria química, energía e ingeniería municipal.
