Válvula de mariposa con asiento blando

¿Cómo se abre y se cierra una válvula de mariposa? Guía de funcionamiento completaLas válvulas de mariposa son los dispositivos de control de flujo de cuarto de vuelta más utilizados en sistemas de tuberías industriales y municipales. Muchos ingenieros y especialistas en adquisiciones las seleccionan. válvulas de mariposa industriales A pesar de su tamaño compacto y sus ventajas en cuanto a ahorro de costes, pocos comprenden completamente el proceso mecánico de apertura y cierre de una válvula de mariposa. A diferencia de las válvulas de compuerta de carrera lineal y las válvulas de globo, las válvulas de mariposa dependen de un movimiento rotatorio preciso para cambiar el estado del flujo en la tubería. Este artículo explica claramente el proceso de apertura y cierre, la lógica mecánica de los diferentes diseños de válvulas, los modos de accionamiento y los principios de coordinación del sellado.1. Principio básico de apertura y cierre de las válvulas de mariposaToda la acción de apertura y cierre de una válvula de mariposa se completa a través de una rotación de un cuarto de vuelta de 90 gradosLas partes móviles principales incluyen el vástago de la válvula y el disco de mariposa interno. El vástago recibe torsión de actuadores manuales o automatizados e impulsa el disco para que gire horizontalmente dentro del conducto, logrando así la apertura total, el cierre total y estados de estrangulamiento intermedios.Proceso de cierre (90° → 0°)El disco gira gradualmente perpendicularmente a la dirección del flujo del fluido, estrechando continuamente el paso del mismo. Al llegar a 0 grados, el disco presiona completamente contra el asiento de la válvula, bloqueando la tubería y logrando un cierre hermético.Proceso de apertura (0° → 90°)El disco gira paralelamente a la dirección del fluido, expandiendo gradualmente el área de flujo. A 90 grados, el disco se abre completamente, minimizando la resistencia al flujo y permitiendo el paso máximo del fluido. Esta sencilla operación rotatoria es lo que hace posible su funcionamiento. válvulas de mariposa tipo oblea y válvulas de mariposa con orejetas muy popular para tuberías de gran diámetro.2. Proceso completo de acción mecánica El ciclo de apertura y cierre sigue una cadena de transmisión mecánica fija, lo que garantiza un funcionamiento preciso y estable:En primer lugar, el mecanismo de accionamiento (palanca, caja de engranajes, actuador neumático o eléctrico) genera un par de torsión. Este par se transmite al vástago central de la válvula mediante el eje de transmisión. La estructura integrada de vástago y disco gira sincrónicamente sin movimiento en vacío. Durante el movimiento, el disco se separa gradualmente del asiento de sellado o se comprime contra él. Finalmente, el limitador mecánico fija el ángulo para completar la apertura o el cierre.3. Lógica de apertura y cierre diferente según la estructura de la válvula.Las válvulas de mariposa concéntricas y descentradas presentan diferencias evidentes en la fricción de apertura y cierre, lo que afecta directamente a la vida útil y la estabilidad operativa:3.1 Funcionamiento de la válvula de mariposa concéntricaLas válvulas de mariposa concéntricas tienen centros superpuestos en el vástago, el disco y la tubería. Durante cada ciclo de apertura y cierre, el disco mantiene un contacto y fricción continuos con el asiento. Su funcionamiento es sencillo y económico, y resulta adecuado para la conmutación de baja frecuencia en tuberías convencionales de tratamiento de agua y climatización.3.2 Válvula de mariposa de triple desplazamiento con funcionamiento sin fricciónVálvulas de mariposa de triple desplazamiento adopta una estructura de desplazamiento tridimensional. Durante el proceso de apertura, el disco se separa instantáneamente del asiento sin fricción. Durante el cierre, el disco solo entra en contacto con el asiento en la posición de bloqueo final. Este mecanismo de apertura y cierre sin fricción reduce en gran medida el desgaste del asiento, lo que hace que este estilo de válvulas de mariposa de alta resistencia Adecuado para tuberías industriales de alta temperatura, alta presión y con conmutación frecuente.4. Coordinación del sellado durante la apertura y el cierreLos diferentes tipos de juntas se adaptan a diferentes características mecánicas de apertura y cierre:4.1 Válvula de mariposa con asiento blandoVálvulas de mariposa con asiento blando Los asientos de EPDM o NBR se basan en la compresión elástica para lograr una estanqueidad total al cerrarse por completo. Durante el cierre, el disco comprime suavemente el asiento elástico para rellenar pequeñas holguras. Al abrirse, el asiento elástico vuelve a su posición original automáticamente. Este sistema flexible de apertura y cierre garantiza un sellado hermético para agua limpia y gases.4.2 Válvula de mariposa con asiento metálicoVálvulas de mariposa con asiento metálico Adoptan un ajuste preciso metal con metal. El proceso de apertura y cierre garantiza un ajuste y separación mecánicos rígidos. Gracias a su alta resistencia al desgaste y a la temperatura, mantienen un rendimiento de conmutación estable en condiciones de trabajo adversas, como vapor a alta temperatura y lodos abrasivos.5. Modos de apertura y cierre de las válvulas de mariposa automatizadasLas modernas tuberías industriales utilizan válvulas de mariposa automatizadas para lograr un control inteligente de apertura y cierre:Válvula de mariposa neumáticaImpulsado por aire comprimido, realiza aperturas y cierres rápidos en segundos. Gracias a su diseño a prueba de explosiones, se utiliza ampliamente en la conmutación de tuberías químicas y petroquímicas.Válvula de mariposa eléctricaImpulsado por actuadores eléctricos, ofrece velocidad estable, posicionamiento angular preciso y control remoto por señal. Admite apertura/cierre retardado y posicionamiento intermedio, lo que lo hace adecuado para sistemas de tuberías inteligentes.Válvula de mariposa manualSe acciona mediante palanca o volante, lo que permite la apertura y el cierre manuales in situ, resultando económico y práctico para escenarios de funcionamiento de baja frecuencia.6. Fallos y causas comunes de apertura y cierreAtascamiento de válvulas: Causado por la acumulación de sedimentos, el envejecimiento del asiento o un par de torsión insuficiente del actuador.Cierre incompleto y fugasDesplazamiento del disco, desgaste del asiento o presencia de cuerpos extraños que obstruyen la superficie de sellado.Velocidad de apertura y cierre lentaInsuficiencia de presión de aire neumática o desviación de los parámetros del actuador eléctrico.7. Rendimiento preciso de apertura y cierre de la válvula GEKOTodas las válvulas de mariposa GEKO adoptan una estructura de movimiento rotatorio optimizada, lo que garantiza acciones de apertura y cierre flexibles, suaves y precisas. Nuestra gama completa de productos, que incluye válvulas de mariposa tipo wafer, con orejetas, de asiento blando, de asiento metálico y de triple desplazamiento, logra una conmutación sin fricción, un sellado estable y una larga vida útil. Automatizadas válvulas de mariposa moduladoras Admite la apertura y el cierre en ángulos arbitrarios, cumpliendo con los requisitos de aislamiento y control de estrangulamiento de los sistemas de tuberías industriales modernos.

 ¿Qué es una válvula de mariposa y cuáles son sus componentes principales?Una válvula de mariposa es un popular dispositivo de control de flujo de cuarto de vuelta ampliamente utilizado en sistemas de tuberías municipales e industriales para regular, estrangular o cerrar completamente el flujo de fluido. Su diseño delgado y ligero hace que ahorre mucho más espacio que las válvulas de bola o las válvulas de compuerta, especialmente para tuberías de gran diámetro. Muchos nuevos compradores e ingenieros de planta quieren entender exactamente qué es una válvula de mariposa y cómo cada parte interna funciona en conjunto para brindar un rendimiento confiable. Este artículo desglosa la definición, la función principal y todos los componentes clave de una válvula de mariposa. válvula de mariposa. Definición y función principal de una válvula de mariposaEn su forma más simple, una válvula de mariposa controla el flujo de fluidos mediante la rotación de un disco circular dentro de la tubería. Una rotación de 90 grados permite alternar la válvula entre las posiciones completamente abierta y completamente cerrada. También puede permanecer en ángulos intermedios para regular el flujo. válvulas de mariposa tipo oblea y válvulas de mariposa con orejetas son los dos estilos de carrocería más comunes, mientras que los diseños desplazados como válvulas de mariposa de triple desplazamiento Las válvulas de mariposa son ideales para aplicaciones exigentes de alta temperatura y alta presión. Funcionan con agua, aire, gas y diversos fluidos químicos en los sectores de tratamiento de agua, climatización, energía y procesamiento químico.Componentes clave de una válvula de mariposa1. Cuerpo de válvulasEl cuerpo de la válvula forma la carcasa principal que contiene la presión y se conecta a la tubería. Los cuerpos tipo oblea se ajustan entre dos bridas de tubería sin necesidad de orejetas de perno. Los cuerpos con orejetas tienen orejetas roscadas integradas en la válvula para sujetar las bridas de forma segura. De alta resistencia. válvulas de mariposa con asiento metálico Utilice cuerpos de hierro fundido, hierro dúctil, acero inoxidable o acero aleado para soportar entornos de trabajo adversos.2. Disco de mariposaEl disco es la placa circular dentro del cuerpo que bloquea o permite el paso del fluido. Gira junto con el vástago de la válvula. La forma del disco influye directamente en la resistencia al flujo. Las válvulas concéntricas utilizan un disco plano; las válvulas de doble y triple desplazamiento utilizan discos contorneados para reducir la fricción del asiento durante la rotación. Para fluidos corrosivos, los discos están recubiertos o fabricados en acero inoxidable para prolongar su vida útil.3. Vástago de la válvulaEl vástago es un eje que atraviesa el cuerpo de la válvula y se fija firmemente al disco. Transfiere el par motor del actuador o volante para hacer girar el disco. La mayoría de los vástagos están fabricados en acero inoxidable de alta resistencia para resistir la torsión y la corrosión. Muchos diseños utilizan una conexión de vástago y disco de una sola pieza para eliminar la holgura y mejorar la precisión del control.4. Asiento / Anillo de selladoEl asiento crea la superficie de contacto de sellado entre el disco y el cuerpo de la válvula. Válvulas de mariposa con asiento blando Utilice asientos de elastómero como EPDM o PTFE para lograr un cierre hermético en fluidos limpios. Las versiones con asientos metálicos utilizan superficies de sellado metal-metal, adecuadas para fluidos a alta temperatura, abrasivos o con vapor, donde los asientos de caucho no resisten. 5. Retenes y juntas del vástagoLos sellos del vástago evitan las fugas de fluido a lo largo del vástago en el punto de salida del cuerpo de la válvula. Los anillos de empaquetadura o juntas tóricas constituyen la barrera principal. Son fundamentales para prevenir emisiones fugitivas, especialmente en aplicaciones químicas y de petróleo y gas.6. Actuador / Unidad de operaciónEl actuador proporciona el par necesario para hacer girar el vástago y el disco. Las versiones manuales utilizan un volante o una palanca. válvulas de mariposa neumáticas Utilice aire comprimido para un control rápido de encendido/apagado o modulación. válvulas de mariposa eléctricas Permiten el funcionamiento automatizado a distancia y el ajuste preciso del flujo. Se pueden instalar posicionadores en los actuadores modulantes para mantener ángulos de disco exactos.Cómo funcionan juntos estos componentesCuando el actuador hace girar el vástago de la válvula, el disco rota dentro del cuerpo. En posición cerrada, el disco presiona contra el asiento para bloquear el paso del fluido. Al abrirse, el disco gira paralelamente al flujo, permitiendo así el paso del fluido. Todas las piezas deben ser compatibles con la presión, la temperatura y el fluido de trabajo. Una incompatibilidad en el material del asiento o del disco provocará rápidamente fugas y fallos prematuros.Gama de válvulas de mariposa GEKO ValveGEKO Valve suministra conjuntos completos de válvulas de mariposa con componentes de alta calidad. Nuestra gama incluye válvulas de mariposa con asiento blando y metálico, concéntricas, de doble y triple desplazamiento, disponibles en diseños tipo wafer, con orejetas y bridadas, con actuadores manuales, neumáticos o eléctricos para proyectos industriales y municipales en todo el mundo.9 palabras clave SEO principalesVálvula de mariposa tipo wafer, válvula de mariposa tipo lug, válvula de mariposa de triple desplazamiento, válvula de mariposa con asiento blando, válvula de mariposa con asiento metálico, válvula de mariposa neumática, válvula de mariposa eléctrica, válvula de mariposa automatizada, válvula de mariposa de alta resistencia

 ¿Cómo controla una válvula de mariposa el flujo de fluidos? Guía de funcionamiento completa.Las válvulas de mariposa son ampliamente reconocidas como los dispositivos de control de fluidos más rentables y que ahorran espacio para tuberías municipales e industriales. A diferencia de las válvulas de bola que proporcionan un flujo en línea recta completo o las válvulas de compuerta diseñadas solo para aislamiento completamente abierto o completamente cerrado, válvulas de mariposa industriales Cuentan con una mecánica de disco rotatorio única que permite una gestión flexible del fluido. Muchos diseñadores de sistemas y operadores de plantas se preguntan: ¿Cómo controla una válvula de mariposa el flujo de fluido de forma precisa y estable? Esta guía explica el mecanismo completo de control de flujo, los diferentes estados de funcionamiento de las válvulas de mariposa, las diferencias estructurales entre los distintos tipos de productos y el rendimiento práctico del control de flujo en los sistemas de tuberías modernos.1. Principio básico de control de fluidos de las válvulas de mariposaEl método central de control de fluidos de una válvula de mariposa se basa en unDisco giratorio de cuarto de vuelta de 90 gradosInstalado verticalmente en el centro de la tubería, el disco de mariposa gira a lo largo del vástago de la válvula para modificar el área de flujo efectiva dentro de la tubería. Al ajustar el ángulo del disco, la válvula cambia con precisión la resistencia al flujo, la velocidad del fluido y la presión de la tubería, logrando así tres funciones básicas de control de flujo: paso total del flujo, estrangulamiento parcial y cierre total del fluido.Este método de control de flujo rotativo simple y confiable es la razón clave por la que válvulas de mariposa tipo oblea, válvulas de mariposa con orejetasLas válvulas de mariposa descentradas se utilizan ampliamente en tuberías de gran diámetro para agua, gas y fluidos de proceso de baja viscosidad.2. Tres estados básicos de control de flujo2.1 Estado abierto de flujo completoCuando el disco gira 90 grados y es paralelo a la dirección del fluido, la tubería alcanza su capacidad máxima de flujo. Aunque el disco permanece dentro de la tubería, la estructura aerodinámica del disco minimiza la resistencia al flujo. En este estado, el válvula de mariposa industrial Permite la transmisión de fluidos sin restricciones, siendo adecuado para el funcionamiento a largo plazo de tuberías de circulación y para escenarios de suministro de caudal máximo.2.2 Estado de regulación precisa del flujo y estrangulamientoLa principal ventaja de las válvulas de mariposa en el control de fluidos reside en su excelente capacidad de regulación. Cuando el disco se encuentra en cualquier ángulo entre el 20 % y el 70 % de apertura, forma una zona de protección ajustable dentro de la tubería. Cuanto mayor sea esta zona, mayor será la resistencia al flujo y menor el caudal. Válvulas de mariposa moduladoras Mediante actuadores eléctricos o neumáticos se pueden mantener ángulos de apertura estables, logrando un equilibrio de flujo continuo y preciso, un ajuste de presión y un control de la distribución de fluidos para sistemas industriales. 2.3 Estado de cierre total del fluidoCuando el disco gira hasta los 0 grados y queda completamente perpendicular al flujo del fluido, se ajusta perfectamente al asiento de la válvula, bloqueando por completo el paso del flujo. Válvulas de mariposa con asiento blando utilizar la deformación elástica del asiento para lograr una fuga cero y hermética para medios limpios, mientras que válvulas de mariposa con asiento metálico Se basan en componentes metálicos de precisión para bloquear fluidos abrasivos, a alta temperatura y alta presión, logrando un aislamiento fiable de las tuberías y un corte seguro del flujo de fluidos.3. Cómo los diferentes tipos de válvulas de mariposa optimizan el control del flujoLas distintas estructuras de válvulas de mariposa ofrecen efectos de control de fluidos completamente diferentes, adaptándose a diversas condiciones de trabajo industriales:3.1 Válvulas de mariposa concéntricas para control general de flujoLas válvulas de mariposa concéntricas cuentan con vástago, disco y centros de tubería coincidentes, lo que proporciona una regulación y aislamiento de flujo básicos y estables. Son ideales para tuberías convencionales de tratamiento de agua, climatización y protección contra incendios con temperatura normal y baja presión, ofreciendo un control de fluidos económico y práctico.3.2 Válvulas de mariposa de doble y triple desplazamiento para control de flujo en servicio pesadoVálvulas de mariposa de triple desplazamiento y las válvulas de mariposa de doble desplazamiento adoptan una estructura de desplazamiento única. El disco evita la fricción con el asiento durante la rotación, lo que garantiza un ajuste de ángulo suave y estable incluso bajo alta presión y alta temperatura. válvulas de mariposa de alta resistencia Proporcionar un control preciso del flujo en tuberías de vapor, gases de combustión, fluidos químicos corrosivos y procesos industriales de alto ciclo.3.3 Características de control de flujo tipo oblea frente a tipo lengüetaválvulas de mariposa tipo oblea Presentan cuerpos ultrafinos con baja resistencia al flujo, adecuados para sistemas de tuberías compactos que requieren un control estable de grandes caudales. válvulas de mariposa con orejetas Permite el desmontaje unilateral de tuberías manteniendo la seguridad del control del flujo del sistema, facilitando el mantenimiento segmentado de las tuberías sin afectar al sistema de fluidos en su conjunto.4. Cómo los actuadores permiten un control preciso de los fluidosEl control estable del fluido no se puede lograr únicamente con el cuerpo de la válvula; el actuador determina la precisión del control y el nivel de automatización:Válvulas de mariposa manuales: Permite realizar ajustes de flujo sencillos in situ y aislar las tuberías, lo que resulta adecuado para escenarios de control de baja frecuencia.Válvulas de mariposa neumáticasEquipado con posicionadores para corregir la desviación angular, manteniendo un caudal estable bajo presiones fluctuantes en la tubería, ideal para sistemas de fluidos industriales a prueba de explosiones.Válvulas de mariposa eléctricas automatizadas: Admite el ajuste remoto de la señal y el control proporcional del flujo, adaptándose a los sistemas industriales inteligentes para lograr una gestión automática de fluidos y una distribución precisa del flujo.5. Principales ventajas del control de fluidos mediante válvulas de mariposaConsiga funciones duales de aislamiento de fluidos y regulación del flujo con un solo dispositivo de válvula.Adecuado para el control de flujo en tuberías de gran diámetro con bajo costo y pequeño espacio de instalación.El funcionamiento rotatorio suave garantiza un ajuste estable del fluido sin sobretensiones en la tubería.Existen diversos tipos de productos que se adaptan a fluidos limpios, corrosivos, de alta temperatura y abrasivos.Soporte para el control inteligente de fluidos, tanto manual como automático, para sistemas industriales modernos.6. Soluciones de válvulas de mariposa GEKO para un control de fluidos fiableGEKO Valve ofrece una gama completa de válvulas de mariposa de alto rendimiento para un control preciso de fluidos industriales. Nuestra línea de productos incluye válvulas de mariposa con asiento blando y metálico, válvulas de mariposa concéntricas y de triple desplazamiento, válvulas de mariposa tipo wafer y lug, así como válvulas de mariposa automatizadas manuales, neumáticas y eléctricas. Todos los productos ofrecen una regulación de flujo estable, un cierre fiable y una larga vida útil, proporcionando soluciones de control de fluidos precisas y eficientes para sistemas de tratamiento de agua, climatización, industria química, energía e ingeniería municipal.9 palabras clave SEO principalesVálvula de mariposa industrial, válvula de mariposa de triple desplazamiento, válvula de mariposa de asiento blando, válvula de mariposa de asiento metálico, válvula de mariposa tipo wafer, válvula de mariposa con orejetas, válvula de mariposa modulante, válvula de mariposa de alta resistencia, válvula de mariposa automatizada

 ¿Cuál es el mecanismo de funcionamiento de una válvula de mariposa?Las válvulas de mariposa son una de las válvulas de control de cuarto de vuelta más versátiles utilizadas en los sistemas de tuberías industriales y municipales modernos. Si bien la mayoría de los ingenieros están familiarizados con la conmutación rápida y la estructura compacta de válvulas de mariposa industrialesMuchos desconocen por completo el mecanismo de funcionamiento mecánico que permite un aislamiento de fluidos fiable, resistencia a la presión y modulación precisa del flujo en los distintos tipos de válvulas de mariposa. A diferencia de las válvulas de bola, que se basan en el sellado con bolas esféricas, o las válvulas de compuerta, que utilizan un movimiento vertical, las válvulas de mariposa emplean una estructura mecánica única de disco rotatorio. Este artículo analiza en profundidad el mecanismo de funcionamiento mecánico completo de las válvulas de mariposa, incluyendo la transmisión de par, la lógica de movimiento del disco, la mecánica de sellado de las válvulas de mariposa con asiento blando y metálico, los principios de funcionamiento de compensación y la coordinación del actuador para válvulas de mariposa automatizadas.1. Descripción general del mecanismo de funcionamiento mecánicoTodo el mecanismo de funcionamiento de una válvula de mariposa se basa en transmisión mecánica rotativa y adaptación de la dinámica de fluidosEl actuador genera un par de torsión que se transmite a través del vástago de la válvula para accionar el disco de mariposa interno, el cual realiza una rotación de 90 grados en un cuarto de vuelta. Al modificar el ángulo del disco dentro del conducto, la válvula cambia el área de la sección transversal del flujo, logrando así tres funciones mecánicas principales: corte del fluido, paso de flujo completo y regulación de estrangulamiento intermedio. La estructura mecánica completa presenta menos piezas de transmisión, una lógica de movimiento más simple y una respuesta más rápida que las válvulas industriales de múltiples carreras.2. Mecanismo de transmisión mecánica principal La transmisión de par es la principal fuente de energía para el funcionamiento de la válvula de mariposa. La cadena de transmisión mecánica completa consta de un actuador, un vástago de válvula, un pasador del eje y un disco de mariposa, lo que permite una conversión de potencia y una salida de movimiento precisas.Cuando el actuador recibe una señal de apertura o cierre, genera un par de torsión y lo transmite al vástago vertical de la válvula. El vástago se fija al disco de mariposa mediante pasadores de precisión, lo que elimina la rotación en vacío y garantiza un movimiento angular síncrono. El vástago cuenta con manguitos de alta precisión y juntas de estanqueidad para reducir la fricción, asegurando una rotación flexible y estable sin atascos. Este mecanismo de transmisión mecánica convierte la energía eléctrica, neumática o manual en rotación mecánica, completando las acciones de apertura y cierre de la válvula de manera eficiente.3. Mecanismo mecánico de control de flujo de discoEl disco de mariposa es el componente clave del control de fluidos, y su desplazamiento angular determina directamente el estado del flujo en la tubería. Los diferentes ángulos de apertura corresponden a estados de control de flujo mecánico completamente distintos.En la posición cerrada de 0 grados, el disco es completamente perpendicular a la dirección del fluido, formando una barrera total contra el medio. Bajo la acción de la presión del medio, el disco se ajusta firmemente al asiento de la válvula para lograr un sellado por compresión mecánica. En la posición totalmente abierta de 90 grados, el disco es paralelo a la dirección del fluido, minimizando la resistencia al flujo y permitiendo el paso máximo del mismo. En cualquier ángulo entre 0 y 90 grados, el disco forma una estructura de estrangulamiento superpuesta con el diámetro de la tubería, utilizando la oclusión mecánica para modificar la velocidad y la presión del flujo, logrando así una regulación continua del mismo.4. Mecanismo de sellado mecánico (sello blando y sello duro)El funcionamiento fiable de las válvulas de mariposa se debe a dos mecanismos de sellado mecánico diferentes, aplicables a distintas condiciones de trabajo industriales: 4.1 Mecanismo de sellado por compresión elástica (asiento blando)Válvulas de mariposa con asiento blando Se utilizan asientos de polímero elástico como EPDM y Viton. Durante el cierre, el disco comprime mecánicamente el asiento elástico, produciendo una microdeformación elástica. El asiento deformado rellena los pequeños huecos mecánicos entre el borde del disco y el cuerpo de la válvula, logrando un sellado hermético. Este mecanismo mecánico de compensación elástica se adapta a las pequeñas tolerancias de mecanizado y a las variaciones de presión en la tubería, garantizando un cierre hermético de las válvulas de mariposa con asiento blando en condiciones normales de temperatura y baja presión.4.2 Mecanismo de sellado de lapeado mecánico de precisión (asiento metálico)Válvulas de mariposa con asiento metálico Adopta un mecanismo de sellado rígido metal-metal. Tras un mecanizado de precisión y un pulido espejo, el disco y el asiento forman un par de sellado de alta precisión. Gracias al contacto mecánico rígido y a la fuerza de autoajuste por presión media, la válvula logra un sellado estable en condiciones de trabajo de alta temperatura, alta presión y abrasión. Esta estructura de sellado mecánico no presenta problemas de deformación por envejecimiento y permite un funcionamiento industrial prolongado y de alto ciclo en válvulas de mariposa de servicio pesado.5. Válvula de mariposa descentrada con mecanismo mecánico de fricción cero.Las válvulas de mariposa concéntricas y descentradas presentan diferencias fundamentales en su lógica de funcionamiento mecánico, lo que determina su vida útil y su resistencia a la presión.Las válvulas de mariposa concéntricas presentan un centro completamente coincidente del vástago, el disco y la tubería. El disco mantiene una fricción mecánica continua con el asiento durante cada ciclo de apertura y cierre, lo que provoca un fácil desgaste del asiento. En contraste, viajeel desplazamiento válvulas de mariposa Las válvulas de mariposa de doble desplazamiento adoptan una estructura mecánica de desplazamiento espacial. En la etapa inicial de rotación, el disco se separa automáticamente del asiento de sellado sin contacto por fricción. Solo en el ángulo de cierre final el disco entra en contacto con el asiento para su posicionamiento y sellado. Este mecanismo de operación mecánica sin fricción reduce considerablemente el desgaste de los componentes, mejora la durabilidad de la válvula y se adapta a las condiciones de trabajo de conmutación frecuente y de alta exigencia de las válvulas de mariposa de desplazamiento.6. Mecanismo de coordinación automatizada de actuadoresLos distintos actuadores conforman diferentes mecanismos de funcionamiento automático, adaptados a los modernos sistemas inteligentes de tuberías:Mecanismo de válvula de mariposa neumáticaConvierte la energía de la presión del aire comprimido en par de torsión de rotación mecánica, ofreciendo una acción rápida y un rendimiento mecánico a prueba de explosiones, adecuado para entornos industriales peligrosos.Mecanismo de válvula de mariposa eléctricaUtiliza un accionamiento por motor y amplificación de par mediante reductor para lograr un posicionamiento angular preciso, compatible con el control remoto por señal y la regulación proporcional.Mecanismo de válvula de mariposa manual: Se basa en la entrada de par mecánico manual, tiene una estructura de transmisión simple, lo que garantiza un funcionamiento estable y fiable a baja frecuencia.7. Ventajas industriales del mecanismo mecánico de la válvula de mariposaLa estructura de operación mecánica única dota a industrial válvulas de mariposa Con ventajas industriales insustituibles: su diseño mecánico compacto ahorra espacio de instalación para válvulas de mariposa tipo wafer y lug, su sencilla estructura de transmisión reduce las tasas de fallo, su mecanismo de compensación de fricción cero prolonga la vida útil de las válvulas de mariposa de triple compensación, y su desplazamiento angular flexible permite la doble función de aislamiento y regulación en válvulas de mariposa modulantes. Estas características mecánicas convierten a los distintos tipos de válvulas de mariposa en la solución preferida para sistemas de control de fluidos industriales y municipales de gran diámetro.8. Diseño mecánico de alta precisión de las válvulas GEKOGEKO Valve optimiza el mecanismo de operación mecánica interna de todas las válvulas de mariposa industriales. Mediante fundición de precisión, mecanizado CNC y tecnología de pulido espejo, nuestras válvulas de mariposa tipo wafer, con orejetas, con asiento metálico y con asiento blando ofrecen una transmisión de par uniforme, rotación flexible, posicionamiento preciso del disco y un sellado estable. Nuestra completa gama de productos, que incluye válvulas de mariposa concéntricas, de doble desplazamiento y de triple desplazamiento, satisface plenamente los requisitos de operación mecánica de diferentes tuberías industriales de baja, media y alta presión.9 palabras clave SEO principalesVálvula de mariposa industrial, válvula de mariposa de triple desplazamiento, válvula de mariposa de asiento blando, válvula de mariposa de asiento metálico, válvula de mariposa tipo wafer, válvula de mariposa con orejetas, válvula de mariposa modulante, válvula de mariposa de alta resistencia, válvula de mariposa automatizada

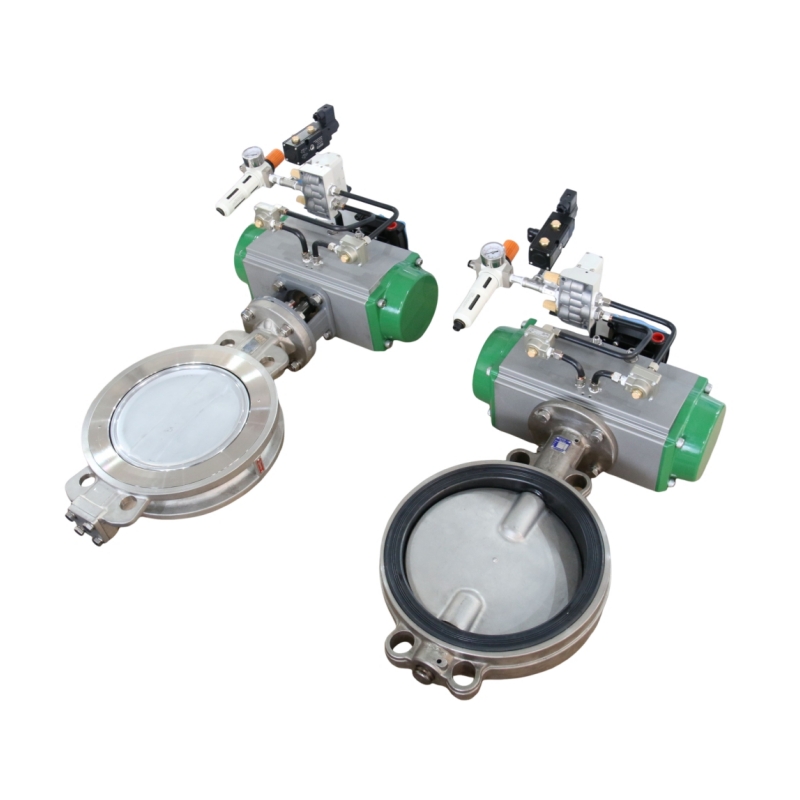

 La válvula de mariposa es un dispositivo de control de flujo de cuarto de vuelta de alta eficiencia, ampliamente utilizado en sistemas de tuberías comerciales e industriales. Conocida por su estructura ultracompacta, diseño ligero, operación rápida y ventajas de ahorro de costos, la válvula de mariposa se diferencia notablemente de las válvulas de bola, de compuerta y de globo en su diseño estructural y principio de funcionamiento. Es el tipo de válvula preferido para el aislamiento, la regulación y el control del flujo en tuberías de gran diámetro. Para ayudar a ingenieros y compradores a aplicar correctamente esta válvula en diferentes proyectos, esta guía explica en detalle la definición, la estructura interna, el principio de funcionamiento, los tipos principales y las características industriales de las válvulas de mariposa.1. ¿Qué es una válvula de mariposa?Una válvula de mariposa es una válvula rotativa que utiliza un elemento de cierre en forma de disco para controlar el flujo de fluido. Sus componentes principales incluyen un cuerpo de válvula, un vástago central, un disco de mariposa y un asiento de sellado. En comparación con las válvulas industriales tradicionales, las válvulas de mariposa presentan una menor distancia entre caras, un menor peso y un espacio de instalación más reducido, lo que las hace ideales para sistemas de tuberías de gran diámetro donde las válvulas de bola y de compuerta resultan voluminosas y costosas.Las válvulas de mariposa industriales están diseñadas para líquidos, gases y fluidos de baja viscosidad, y se utilizan ampliamente en sistemas de tratamiento de agua, climatización, protección contra incendios, industria química, energía e ingeniería municipal. Permiten la apertura total, el cierre total y la regulación parcial del caudal, cumpliendo funciones tanto de aislamiento como de regulación. 2. Estructura básica de una válvula de mariposaEl funcionamiento estable de una válvula de mariposa depende de un sistema estructural que se ajuste con precisión. Los componentes principales y sus funciones son los siguientes:Cuerpo de válvulas: Carcasa principal de soporte de presión, disponible en hierro fundido, hierro dúctil, acero al carbono y acero inoxidable, que soporta la carga de presión total de la tubería.vástago de la válvula: Eje de transmisión que conecta el actuador y el disco de mariposa, proporcionando el par de torsión necesario para que el disco gire.Disco de mariposa: El componente principal de control de flujo, que gira 90 grados para bloquear o abrir el paso del fluido; el diseño aerodinámico del disco reduce eficazmente la resistencia al flujo.Asiento de sellado: Instalado en la pared interior del cuerpo de la válvula, incluyendo los tipos de sello blando de goma y sello duro de metal, responsable del cierre hermético de la tubería.Dispositivo de actuación: Incluye palancas manuales, engranajes, actuadores neumáticos y eléctricos, utilizados para controlar la conmutación y el ajuste de válvulas.3. ¿Cómo funciona una válvula de mariposa? (Principio de funcionamiento)El principio de funcionamiento de una válvula de mariposa se basa en movimiento rotatorio de un cuarto de vuelta de 90 grados, con una lógica de acción simple y eficiente:Cuando la válvula recibe una señal de apertura, el actuador hace girar el vástago y el disco de mariposa 90 grados horizontalmente. En ese momento, el disco queda paralelo a la dirección del flujo del fluido y la tubería forma un paso completamente abierto con una mínima resistencia al flujo.Al cerrar la válvula, el disco gira 90 grados hasta quedar perpendicular a la dirección del fluido. La superficie del disco se ajusta perfectamente al asiento de sellado, bloqueando completamente el paso del fluido y logrando así el aislamiento de la tubería y un cierre hermético.Además de la apertura y el cierre completos, el disco de mariposa puede permanecer en cualquier ángulo intermedio entre 0° y 90°, lo que permite una regulación precisa del flujo y de la presión, haciendo que las válvulas de mariposa sean superiores a las válvulas de compuerta en cuanto al rendimiento del control de flujo.4. Principales tipos de válvulas de mariposa según su estructura y sellado.Según su forma de sellado y diseño estructural, las válvulas de mariposa industriales se dividen en dos categorías principales, que se adaptan a diferentes condiciones de trabajo:4.1 Válvula de mariposa con asiento blandoLas válvulas de mariposa de asiento blando utilizan materiales de caucho elástico como EPDM, NBR y Viton como componentes de sellado. Gracias a la deformación elástica del caucho, logran un sellado hermético sin fugas. Con un bajo costo y un buen rendimiento de sellado, son adecuadas para agua a temperatura ambiente, aire y fluidos convencionales no corrosivos, y se utilizan ampliamente en sistemas municipales de suministro de agua, climatización y protección contra incendios.4.2 Válvula de mariposa con asiento metálicoLas válvulas de mariposa con asiento metálico adoptan una estructura de sellado hermético metal-metal con un tratamiento de recubrimiento duro de aleación en la superficie del disco y del asiento. Ofrecen alta resistencia a la temperatura, a la presión y a la abrasión, adaptándose a vapor a alta temperatura, gases de combustión y fluidos industriales corrosivos. Son la opción principal para aplicaciones industriales exigentes.4.3 Válvula de mariposa tipo wafer frente a válvula de mariposa tipo lugVálvula de mariposa tipo oblea: Se sujeta entre dos bridas de tubería, tiene un cuerpo ultrafino, ahorra espacio y es adecuado para instalaciones compactas.Válvula de mariposa con orejetasCon orejetas roscadas en ambos lados, instalación fija atornillada, que permite el mantenimiento y desmontaje de tuberías de un solo extremo, lo que resulta conveniente para la revisión de tuberías industriales.5. Funcionamiento manual frente a funcionamiento automatizado de la válvula de mariposaLas válvulas de mariposa admiten diversos modos de accionamiento para satisfacer diferentes necesidades de frecuencia operativa y automatización:Válvula de mariposa manualEquipado con accionamiento por palanca o engranaje, apto para operación manual in situ de baja frecuencia, económico y de fácil mantenimiento.Válvula de mariposa neumática: Accionamiento por presión de aire, alta velocidad de conmutación, excelente rendimiento a prueba de explosiones, apto para entornos industriales peligrosos.Válvula de mariposa eléctrica: Accionamiento mediante actuador eléctrico, compatible con control remoto, retroalimentación de señal y regulación proporcional, compatible con sistemas inteligentes de control de oleoductos.6. Principales ventajas de las válvulas de mariposaUltracompacto y ligero, ahorra espacio de instalación y costes de ingeniería.Operación rápida de cuarto de vuelta de 90 grados, lo que mejora la eficiencia de respuesta del oleoducto.Adecuado para sistemas de tuberías de gran diámetro con bajo coste total.Doble función de aislamiento y regulación del flujo.Estructura simple, pocas piezas de desgaste y bajo costo de mantenimiento.7. Aplicaciones industriales de las válvulas de mariposaLas válvulas de mariposa se utilizan ampliamente en sistemas de tuberías de baja a media presión y gran caudal, incluyendo el tratamiento de aguas municipales, sistemas de refrigeración HVAC, sistemas de tuberías contra incendios, transmisión de fluidos químicos, sistemas de agua circulante de centrales eléctricas y proyectos de tratamiento de gases de escape y combustión para la protección del medio ambiente.8. Soluciones de válvulas de mariposa de alta calidad de GEKO ValveGEKO Valve ofrece una gama completa de válvulas de mariposa industriales, incluyendo válvulas tipo wafer y lug, con asientos blandos y metálicos, así como válvulas de mariposa de accionamiento manual, neumático y eléctrico. Nuestros productos incorporan fundición de precisión y un diseño de disco aerodinámico, lo que garantiza un sellado estable, un funcionamiento flexible y una gran adaptabilidad a diversas condiciones de trabajo. Todas las válvulas cumplen con los estándares industriales internacionales, proporcionando soluciones fiables para el control de fluidos de gran diámetro en proyectos de oleoductos municipales e industriales a nivel mundial.9 palabras clave SEO principalesVálvula de mariposa tipo wafer, válvula de mariposa con orejetas, válvula de mariposa con asiento blando, válvula de mariposa con asiento metálico, válvula de mariposa neumática, válvula de mariposa eléctrica, válvula de mariposa de gran diámetro, válvula de mariposa industrial, válvula de mariposa de cuarto de vuelta
