Válvula de bola de seguridad contra incendios

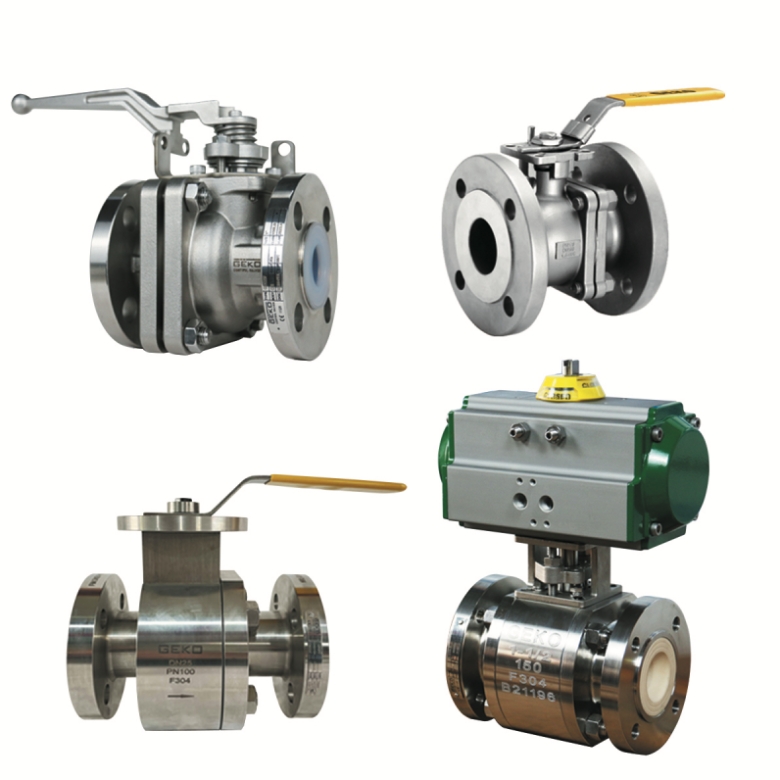

Las válvulas de bola son una de las válvulas de cierre y control más utilizadas en los sistemas industriales modernos. Con un elemento de cierre esférico y un flujo directo, ofrecen un rápido giro de un cuarto de vuelta, baja resistencia al flujo, un cierre hermético y fiable, y un mantenimiento sencillo. Sin embargo, con la gran variedad de diseños, materiales, clases de presión y soluciones de sellado disponibles, muchos ingenieros tienen dificultades para seleccionar la válvula de bola adecuada que se ajuste a los fluidos de proceso, las condiciones de operación y el presupuesto del proyecto. Esta guía desglosa todos los factores clave para elegir la válvula de bola correcta para aplicaciones industriales, evitando así fallos prematuros, paradas no planificadas y costes operativos excesivos.  1. Confirmar los parámetros de funcionamiento.El primer paso para seleccionar una válvula de bola es aclarar los datos operativos básicos, lo que sienta las bases para todas las decisiones de configuración posteriores.Medio de trabajo: Agua, gas natural, vapor, aceite, disolvente químico, lodo, fluido corrosivo o medio criogénico. Las propiedades del medio determinan el material del cuerpo, el vástago y el asiento de la válvula.Presión de funcionamiento: Presión nominal, presión máxima de cierre y posible sobrepresión. Seleccione la clase de presión correspondiente (Clase 150, Clase 300, Clase 600, PN16, PN25, PN40, etc.).Temperatura de funcionamiento: Baja, normal, media o alta. La temperatura limita directamente el material de sellado utilizable.Requisitos de caudal: Solo servicio de cierre total o modulación parcial del caudal. Las válvulas de bola estándar están optimizadas para el servicio de encendido/apagado; se recomiendan las válvulas de bola con puerto en V segmentado para la regulación del caudal.Caudal y diámetro de la tubería: Haga coincidir el diámetro del orificio de la válvula con el diámetro de la tubería; elija el diseño de paso completo o de paso reducido según corresponda.  2. Seleccione el estilo de diseño del cuerpo de la válvula de bola.Las válvulas de bola industriales se dividen en múltiples diseños estructurales para diferentes escenarios:Válvula de bola flotanteLa bola se apoya únicamente en dos asientos. Estructura sencilla y económica. Ideal para tuberías de baja y media presión. Ampliamente utilizada en el tratamiento de agua, sistemas de calefacción y tuberías químicas en general.Válvula de bola montada sobre muñónBola fija soportada por ejes de pivote superior e inferior. Baja fricción en el asiento, excelente rendimiento en condiciones de alta presión y gran diámetro. Ideal para tuberías de gas natural, petroquímicas y centrales eléctricas.Válvula de bola de 3 piezasEstructura modular de tres piezas. Fácil mantenimiento en línea sin necesidad de desmontar la válvula de las tuberías. Ideal para sistemas que requieren revisiones frecuentes, como plantas de procesamiento de alimentos y de química fina.Válvula de bola de entrada superiorEl mantenimiento se puede realizar desde la parte superior de la válvula sin necesidad de desconectar las bridas, lo que la hace muy utilizada en aplicaciones de tuberías subterráneas y estaciones de gas natural. 3. Selección de materiales para la carrocería y los acabadosLa compatibilidad del material con el fluido del proceso es fundamental para prevenir la corrosión, la erosión y las fugas.Acero al carbono WCB: Adecuado para vapor a alta temperatura, aceite común y agua industrial no corrosiva; ampliamente utilizado en las industrias energética y térmica.Acero inoxidable SS304 / SS316: Para agua, ácidos débiles, álcalis y medios químicos comunes.Acero aleado: Para condiciones de trabajo a alta temperatura, alta presión y en presencia de hidrógeno.Acero inoxidable dúplex: Para agua de mar, salmuera y entornos altamente corrosivos.  4. Material del asiento y del selloEl material de sellado determina la estanqueidad y el rango de temperatura de servicio:PTFE / RPTFE: Excelente resistencia química, para medios por debajo de 200 °C, medios industriales limpios en general.Nylon, PEEK: Mayor resistencia al desgaste, adecuado para medios que contienen partículas sólidas diminutas.Asiento de metal a metal: Para servicio de fluidos y vapor a alta temperatura, alta presión y alta velocidad, capaz de lograr un cierre hermético mediante un sello metálico rígido. 5. Tipo de conexión finalSeleccione el método de conexión en función de la instalación, el mantenimiento y el grado de presión:Conexión bridada: Fácil desmontaje, sellado estable; habitual en tuberías industriales de gran tamaño y alta presión.Conexión roscada: Principalmente válvulas de pequeño tamaño para tuberías auxiliares de baja presión.Conexión a tope/soldadura de encaje: perfecta para alta presión, alta temperatura y fluidos peligrosos, sin riesgo de fugas. 6. Selección del actuadorEl funcionamiento manual o el control automático dependen del diseño del sistema:Válvula de bola manual (accionamiento por manivela/engranaje): Sencilla, de bajo coste, utilizada para el accionamiento ocasional de interruptores.Válvula de bola neumática: conmutación rápida, opción a prueba de explosiones, la opción más popular para procesos industriales automáticos.Válvula de bola eléctrica: Adecuada para instalaciones sin aire comprimido, conveniente para el control remoto mediante señal PLC.Actuador hidráulico: Para válvulas de bola de servicio pesado, de diámetro extragrande y alto par. 7. Referencia de escenarios de aplicación claveTubería auxiliar de la central eléctrica: Válvula de bola de acero al carbono con montaje de muñón, conexión de brida, opción de asiento metálico para medio de alta temperatura.Industria del tratamiento de agua: Válvula de bola flotante de acero inoxidable con asiento blando de PTFE.Gasoducto de transmisión de gas natural: Válvula de bola con muñón, diseño antiestático y resistente al fuego.Medio químico corrosivo: válvula de bola de acero inoxidable SS316 o acero dúplex con asientos blandos resistentes a la corrosión.Industria alimentaria y de bebidas: Válvula de bola sanitaria de acero inoxidable con conexión de abrazadera. 8. Importantes características de seguridad adicionalesPara condiciones de trabajo industriales peligrosas, se deben considerar configuraciones adicionales:Diseño a prueba de incendios: Evita fugas a gran escala en caso de que el sello se derrita durante un accidente de incendio.Dispositivo antiestático: Descarga la electricidad estática, evitando el riesgo de explosión en medios inflamables.Vástago a prueba de reventones: Evita la expulsión del vástago bajo presión interna.Dispositivo de bloqueo: Bloquear la posición abierta/cerrada para evitar un funcionamiento incorrecto. ConclusiónElegir la válvula de bola industrial adecuada no se limita a hacer coincidir el diámetro de la tubería y la presión nominal. Los ingenieros deben evaluar exhaustivamente el fluido de trabajo, la temperatura, la presión, el diseño estructural, los materiales, los métodos de conexión y los modos de accionamiento. Una selección incorrecta provocará fugas internas, atascos, envejecimiento acelerado del sello y mantenimiento frecuente.GEKO ofrece una gama completa de válvulas de bola flotantes, válvulas de bola con muñón y válvulas de bola de tres piezas con diversas configuraciones de materiales para satisfacer las necesidades específicas de centrales eléctricas, plantas petroquímicas, plantas de tratamiento de agua, calefacción y gas natural. Contacte con nuestro equipo técnico para obtener asistencia profesional en la selección de válvulas de bola para sus proyectos industriales.
