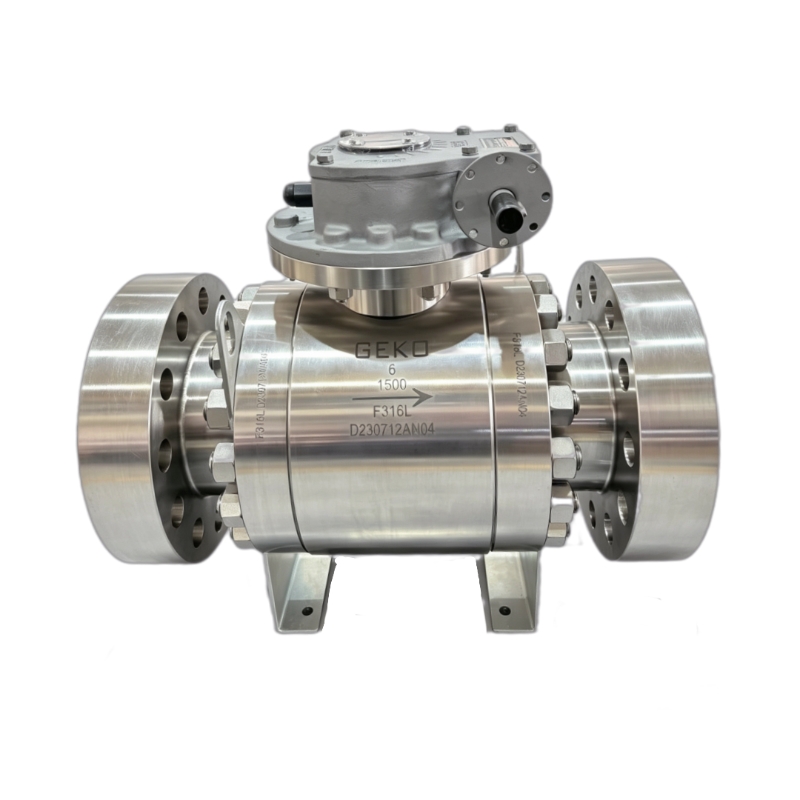

Válvula de bola de entrada superior

Las válvulas de bola son componentes de cierre ampliamente utilizados en sistemas de tuberías industriales para la industria petroquímica, centrales eléctricas, plantas de tratamiento de agua, gas natural y redes de calefacción. Muchos compradores solo comparan el precio y el tamaño nominal durante la adquisición, ignorando indicadores técnicos críticos. Una selección inadecuada de válvulas de bola suele provocar fallos en el sellado, fugas de fluido, mantenimiento frecuente y paradas imprevistas de la tubería, lo que genera pérdidas operativas adicionales a largo plazo.Este artículo describe todos los factores clave a tener en cuenta al comprar válvulas de bola para sistemas de tuberías, con el fin de ayudar a los ingenieros de compras y a los diseñadores de proyectos a tomar decisiones de compra rentables y fiables.  1. Aclarar las condiciones reales de funcionamiento de los sistemas de tuberías.Los parámetros de funcionamiento son el criterio principal a considerar antes de adquirir válvulas de bola. Todas las configuraciones deben coincidir con las condiciones de servicio en el lugar de instalación.Medio: agua limpia, vapor, fueloil, gas natural, productos químicos corrosivos o lodos que contienen partículas sólidas. Las características del medio determinan el material del cuerpo y del asiento de la válvula.Temperatura de funcionamiento: baja temperatura, temperatura ambiente o servicio de alta temperatura.Presión de trabajo: presión nominal, sobrepresión máxima y presión de cierre requerida.Requisito de funcionamiento: interruptor simple de encendido/apagado o regulación de flujo continuo.Capacidad de flujo: seleccione la válvula de bola de paso total o de paso reducido según la demanda de flujo.  2. Seleccione el tipo de estructura de válvula de bola adecuado.Se utilizan diferentes válvulas de bola estructurales en distintos escenarios de tuberías.Válvula de bola flotante: Construcción sencilla, precio competitivo, adecuada para tuberías de diámetro pequeño y mediano de presión media y baja.Válvula de bola con montaje de muñón: Su diseño de bola fija reduce el par de funcionamiento, ofrece un rendimiento excelente en tuberías de gran diámetro y alta presión, y se utiliza ampliamente para el transporte de gas a larga distancia y en tuberías de procesos industriales pesados.Válvula de bola de 3 piezas: Cuerpo modular dividido. Los operarios pueden realizar el mantenimiento en línea sin necesidad de desmontar la válvula completa de las tuberías, ideal para sistemas que requieren inspección periódica.Válvula de bola de entrada superior: Permite el mantenimiento desde la parte superior de la válvula sin necesidad de desconectar la brida, ideal para tuberías enterradas y estaciones de servicio.  3. Confirme la compatibilidad del cuerpo de la válvula y del material de los embellecedores.La incompatibilidad de materiales es una de las principales causas de daños prematuros en las válvulas de bola.Acero al carbono WCB: Para uso general con petróleo, vapor a alta temperatura y fluidos no corrosivos, comúnmente utilizado en tuberías auxiliares de centrales eléctricas.Acero inoxidable SS304 / SS316: Agua, ácidos débiles y fluidos químicos alcalinos.Acero inoxidable dúplex: Agua de mar, salmuera y entornos altamente corrosivos.Acero aleado: Condiciones de trabajo a alta temperatura, alta presión y en presencia de hidrógeno.  4. Elija el tipo de sellado de asiento adecuado.El diseño del asiento afecta directamente al rendimiento del cierre hermético y a la vida útil.Asiento blando (PTFE, RPTFE, PEEK): Buen sellado, resistencia química, apto para ambientes limpios por debajo de 200 ℃.Asiento rígido metal-metal: Alta resistencia a la temperatura, resistencia a la abrasión, aplicable para vapor, fluidos de alta velocidad y medios con impurezas de partículas. 5. Determinar la forma de conexión de la tuberíaSeleccione la conexión final en función del estándar de instalación, el nivel de presión y la frecuencia de mantenimiento:Conexión bridada: Fácil desmontaje, sellado estable, ampliamente utilizada para tuberías industriales de gran tamaño.Conexión roscada: Principalmente válvulas de pequeño tamaño para tuberías auxiliares de baja presión.Conexión por soldadura a tope y soldadura de encaje: Excelente estanqueidad, adecuada para alta presión, alta temperatura y medios peligrosos inflamables.  6. Seleccione el tipo de actuador.Seleccione los actuadores según los requisitos de control automático de los sistemas de tuberías:Válvula de bola manual (accionamiento por manivela/engranaje): Para tuberías con conmutación poco frecuente.Válvula de bola neumática: Acción rápida, estructura antiexplosiva opcional, opción principal para líneas de producción automatizadas.Válvula de bola eléctrica: Adecuada para instalaciones sin aire comprimido, fácil de controlar mediante PLC remoto.Actuador hidráulico: Para válvulas de bola de gran diámetro y alto par. 7. Verifique las configuraciones auxiliares de seguridad esenciales.En el caso de oleoductos para fluidos peligrosos, no se pueden omitir los accesorios de seguridad estándar:Estructura a prueba de incendiosDispositivo antiestáticoTallo a prueba de fugasDispositivo de bloqueo de apertura/cierre  8. Equilibrar el costo inicial y el rendimiento del servicio a largo plazo.Muchos compradores tienden a priorizar los precios bajos. Las válvulas de bola de bajo costo suelen utilizar materias primas de calidad inferior y un procesamiento deficiente. Si bien la inversión inicial es baja, el reemplazo frecuente de piezas, la gestión de fugas y las paradas de producción incrementarán significativamente los costos totales.Se recomienda evaluar de forma integral la vida útil, el ciclo de mantenimiento, la disponibilidad de repuestos y el servicio de asistencia posventa del fabricante. 9. Verificar la cualificación y certificación del proveedor.Las certificaciones estándar garantizan la calidad del producto para proyectos de tuberías industriales:Certificados comunes requeridos: API 6D, ISO, CE, certificación de seguridad contra incendios. Confirme si el fabricante puede proporcionar informes de pruebas de materiales (MTR), documentos de inspección y asistencia técnica in situ. ConclusiónLa compra de válvulas de bola para sistemas de tuberías implica una evaluación sistemática de las condiciones de funcionamiento, la estructura de la válvula, los materiales, el sellado, los modos de conexión, los actuadores y los diseños de seguridad, en lugar de simplemente comparar precios y tamaños.GEKO Valve ofrece una gama completa de válvulas de bola flotantes, con montaje de muñón, de tres piezas y de entrada superior, con diversas opciones de materiales. Brindamos asistencia técnica para proyectos de sistemas de tuberías en los sectores energético, petroquímico, de tratamiento de agua y de gas. Contacte con nuestro equipo de ingeniería para obtener asesoramiento profesional sobre la adquisición de válvulas de bola.

Las válvulas de bola son una de las válvulas de cierre y control más utilizadas en los sistemas industriales modernos. Con un elemento de cierre esférico y un flujo directo, ofrecen un rápido giro de un cuarto de vuelta, baja resistencia al flujo, un cierre hermético y fiable, y un mantenimiento sencillo. Sin embargo, con la gran variedad de diseños, materiales, clases de presión y soluciones de sellado disponibles, muchos ingenieros tienen dificultades para seleccionar la válvula de bola adecuada que se ajuste a los fluidos de proceso, las condiciones de operación y el presupuesto del proyecto. Esta guía desglosa todos los factores clave para elegir la válvula de bola correcta para aplicaciones industriales, evitando así fallos prematuros, paradas no planificadas y costes operativos excesivos.  1. Confirmar los parámetros de funcionamiento.El primer paso para seleccionar una válvula de bola es aclarar los datos operativos básicos, lo que sienta las bases para todas las decisiones de configuración posteriores.Medio de trabajo: Agua, gas natural, vapor, aceite, disolvente químico, lodo, fluido corrosivo o medio criogénico. Las propiedades del medio determinan el material del cuerpo, el vástago y el asiento de la válvula.Presión de funcionamiento: Presión nominal, presión máxima de cierre y posible sobrepresión. Seleccione la clase de presión correspondiente (Clase 150, Clase 300, Clase 600, PN16, PN25, PN40, etc.).Temperatura de funcionamiento: Baja, normal, media o alta. La temperatura limita directamente el material de sellado utilizable.Requisitos de caudal: Solo servicio de cierre total o modulación parcial del caudal. Las válvulas de bola estándar están optimizadas para el servicio de encendido/apagado; se recomiendan las válvulas de bola con puerto en V segmentado para la regulación del caudal.Caudal y diámetro de la tubería: Haga coincidir el diámetro del orificio de la válvula con el diámetro de la tubería; elija el diseño de paso completo o de paso reducido según corresponda.  2. Seleccione el estilo de diseño del cuerpo de la válvula de bola.Las válvulas de bola industriales se dividen en múltiples diseños estructurales para diferentes escenarios:Válvula de bola flotanteLa bola se apoya únicamente en dos asientos. Estructura sencilla y económica. Ideal para tuberías de baja y media presión. Ampliamente utilizada en el tratamiento de agua, sistemas de calefacción y tuberías químicas en general.Válvula de bola montada sobre muñónBola fija soportada por ejes de pivote superior e inferior. Baja fricción en el asiento, excelente rendimiento en condiciones de alta presión y gran diámetro. Ideal para tuberías de gas natural, petroquímicas y centrales eléctricas.Válvula de bola de 3 piezasEstructura modular de tres piezas. Fácil mantenimiento en línea sin necesidad de desmontar la válvula de las tuberías. Ideal para sistemas que requieren revisiones frecuentes, como plantas de procesamiento de alimentos y de química fina.Válvula de bola de entrada superiorEl mantenimiento se puede realizar desde la parte superior de la válvula sin necesidad de desconectar las bridas, lo que la hace muy utilizada en aplicaciones de tuberías subterráneas y estaciones de gas natural. 3. Selección de materiales para la carrocería y los acabadosLa compatibilidad del material con el fluido del proceso es fundamental para prevenir la corrosión, la erosión y las fugas.Acero al carbono WCB: Adecuado para vapor a alta temperatura, aceite común y agua industrial no corrosiva; ampliamente utilizado en las industrias energética y térmica.Acero inoxidable SS304 / SS316: Para agua, ácidos débiles, álcalis y medios químicos comunes.Acero aleado: Para condiciones de trabajo a alta temperatura, alta presión y en presencia de hidrógeno.Acero inoxidable dúplex: Para agua de mar, salmuera y entornos altamente corrosivos.  4. Material del asiento y del selloEl material de sellado determina la estanqueidad y el rango de temperatura de servicio:PTFE / RPTFE: Excelente resistencia química, para medios por debajo de 200 °C, medios industriales limpios en general.Nylon, PEEK: Mayor resistencia al desgaste, adecuado para medios que contienen partículas sólidas diminutas.Asiento de metal a metal: Para servicio de fluidos y vapor a alta temperatura, alta presión y alta velocidad, capaz de lograr un cierre hermético mediante un sello metálico rígido. 5. Tipo de conexión finalSeleccione el método de conexión en función de la instalación, el mantenimiento y el grado de presión:Conexión bridada: Fácil desmontaje, sellado estable; habitual en tuberías industriales de gran tamaño y alta presión.Conexión roscada: Principalmente válvulas de pequeño tamaño para tuberías auxiliares de baja presión.Conexión a tope/soldadura de encaje: perfecta para alta presión, alta temperatura y fluidos peligrosos, sin riesgo de fugas. 6. Selección del actuadorEl funcionamiento manual o el control automático dependen del diseño del sistema:Válvula de bola manual (accionamiento por manivela/engranaje): Sencilla, de bajo coste, utilizada para el accionamiento ocasional de interruptores.Válvula de bola neumática: conmutación rápida, opción a prueba de explosiones, la opción más popular para procesos industriales automáticos.Válvula de bola eléctrica: Adecuada para instalaciones sin aire comprimido, conveniente para el control remoto mediante señal PLC.Actuador hidráulico: Para válvulas de bola de servicio pesado, de diámetro extragrande y alto par. 7. Referencia de escenarios de aplicación claveTubería auxiliar de la central eléctrica: Válvula de bola de acero al carbono con montaje de muñón, conexión de brida, opción de asiento metálico para medio de alta temperatura.Industria del tratamiento de agua: Válvula de bola flotante de acero inoxidable con asiento blando de PTFE.Gasoducto de transmisión de gas natural: Válvula de bola con muñón, diseño antiestático y resistente al fuego.Medio químico corrosivo: válvula de bola de acero inoxidable SS316 o acero dúplex con asientos blandos resistentes a la corrosión.Industria alimentaria y de bebidas: Válvula de bola sanitaria de acero inoxidable con conexión de abrazadera. 8. Importantes características de seguridad adicionalesPara condiciones de trabajo industriales peligrosas, se deben considerar configuraciones adicionales:Diseño a prueba de incendios: Evita fugas a gran escala en caso de que el sello se derrita durante un accidente de incendio.Dispositivo antiestático: Descarga la electricidad estática, evitando el riesgo de explosión en medios inflamables.Vástago a prueba de reventones: Evita la expulsión del vástago bajo presión interna.Dispositivo de bloqueo: Bloquear la posición abierta/cerrada para evitar un funcionamiento incorrecto. ConclusiónElegir la válvula de bola industrial adecuada no se limita a hacer coincidir el diámetro de la tubería y la presión nominal. Los ingenieros deben evaluar exhaustivamente el fluido de trabajo, la temperatura, la presión, el diseño estructural, los materiales, los métodos de conexión y los modos de accionamiento. Una selección incorrecta provocará fugas internas, atascos, envejecimiento acelerado del sello y mantenimiento frecuente.GEKO ofrece una gama completa de válvulas de bola flotantes, válvulas de bola con muñón y válvulas de bola de tres piezas con diversas configuraciones de materiales para satisfacer las necesidades específicas de centrales eléctricas, plantas petroquímicas, plantas de tratamiento de agua, calefacción y gas natural. Contacte con nuestro equipo técnico para obtener asistencia profesional en la selección de válvulas de bola para sus proyectos industriales.
