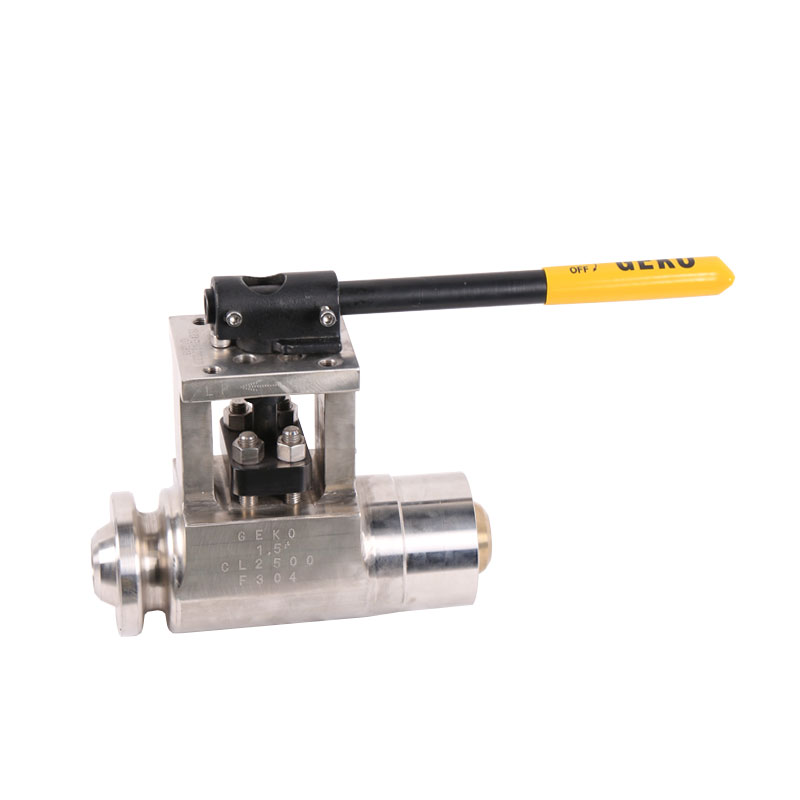

Válvula de bola sellada con metal serie GKPV para alta presión
El Válvula de bola sellada con metal serie GKPV Es una válvula de alto rendimiento con asiento metálico, diseñada para aplicaciones industriales exigentes que requieren un cierre preciso, alta resistencia a la presión y una larga vida útil.
Fabricada con un cuerpo de acero forjado y componentes internos de ingeniería de precisión, esta válvula garantiza una durabilidad excepcional y una integridad de sellado perfecta incluso bajo temperaturas y presiones extremas.
Su robusto diseño mecánico, su avanzada estructura de asiento y su mecanismo de bloqueo de vástago integrado lo hacen ideal para industrias como la del petróleo y el gas, la petroquímica, la generación de energía y la refinación.
Válvula de bola de sellado hermético serie GKPV: diseño de alto rendimiento con asiento metálico para presión y temperatura extremas.
| |
Rango de tamaños DN15 a DN600 (½" a 24"), otros tamaños personalizados disponibles | Material del cuerpo Acero al carbono forjado / Acero inoxidable (A105, F304, F316, F51) |
Rango de temperatura -29 °C a +600 °C (-20 °F a +1112 °F) | Material del tallo Acero inoxidable (410 / 17-4PH / 316SS) con recubrimiento antidesgaste o de baja fricción. |
Presión máxima de trabajo admisible Clase ASME 1500 / 3100 / 4500 (depende del material y el tamaño) | Superficie de asiento y sellado Sellado metal-metal con recubrimiento de carburo de cromo HVOF o Inconel 718 |
Diseño del tallo Vástago de doble llave con estructura anti-expulsión, alineación precisa del actuador | Empaquetadura y prensaestopas Caja de empaquetadura profunda con empaquetadura Chesteron de 0,125" y anillos antiextrusión dobles |

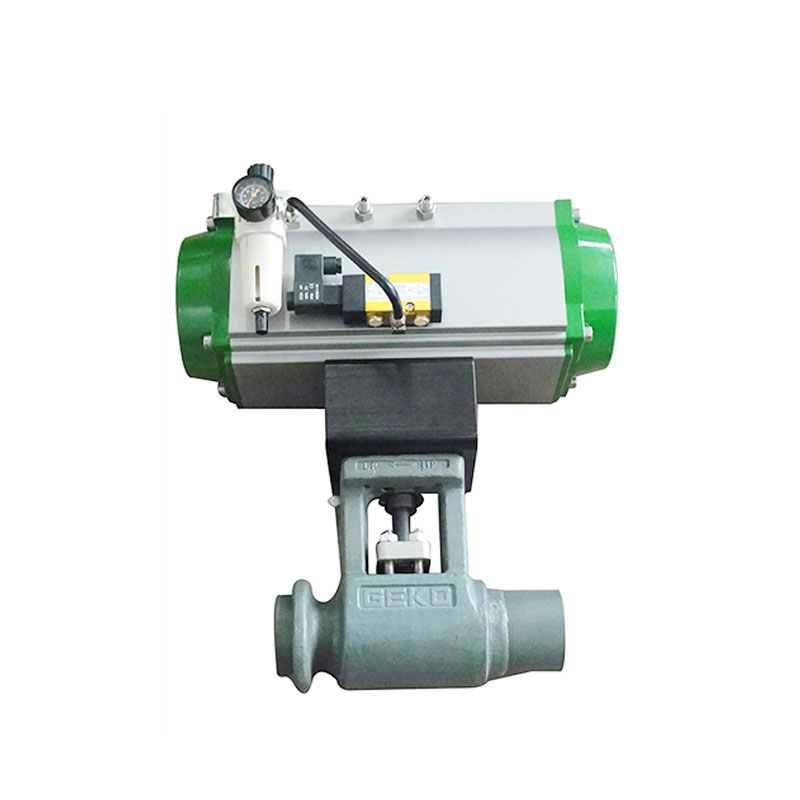

Tipo de recubrimiento Recubrimiento HVOF con unión metalúrgica (estándar para la clase 3100/4500, opcional para la clase 1500) | Método de operación Accionamiento manual (palanca/engranaje), neumático, hidráulico o eléctrico |
Características de diseño especiales Dispositivo de bloqueo integrado en el mango, tope mecánico para una rotación precisa, brida de montaje forjada, vástago con cojinete de empuje integrado, espacio de empaque ampliado para un fácil mantenimiento. | Estándares de conexión final Soldadura de encaje: ASME B16.11 |
Normas de diseño y fabricación Ensayos según ASME B16.34, MSS SP-101, API 598 / ISO 5208, NACE MR0175 (opcional) | Aplicaciones Oleoductos y gasoductos, plantas petroquímicas, generación de energía, unidades de refinación, líneas de vapor y sistemas de procesos de alta temperatura. |
Pruebas e inspección Prueba de presión y fugas según API 598 / ISO 5208 | Aspectos clave Alta integridad de sellado bajo alta presión y temperatura, resistente a la corrosión y al desgaste, alineación precisa del actuador, fácil mantenimiento, larga vida útil |
La válvula de bola de cierre hermético de la serie GKPV está diseñada para altas temperaturas.
condiciones de servicio de alta presión y abrasivas, donde los materiales blandos convencionales
Las válvulas asentadas no pueden funcionar de manera fiable.
Esta válvula con asiento metálico proporciona un cierre hermético, una excelente resistencia al desgaste y
larga vida útil en aplicaciones exigentes como oleoductos y gasoductos,
Sistemas de refinería, plantas químicas y unidades de generación de energía.
Su cuerpo de acero forjado, su vástago de ingeniería de precisión y su sellado con revestimiento HVOF
Las superficies garantizan un rendimiento constante incluso bajo ciclos térmicos y
tensión mecánica.
El diseño de la válvula combina una alta resistencia mecánica y un montaje estable del actuador.
y una estructura de sellado duradera que mantiene su integridad durante una vida útil extrema.

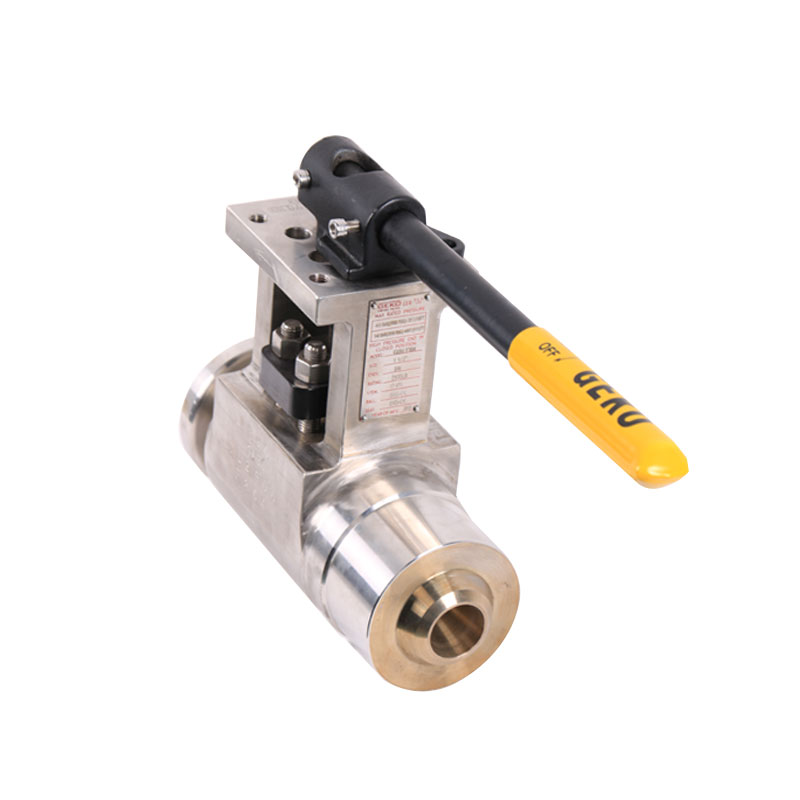

- Dispositivo de bloqueo en la articulación del mango: proporciona un posicionamiento preciso de apertura/cierre y garantiza un funcionamiento seguro.
- Posicionamiento mecánico con tornillos de tope ajustables: el par del actuador se transmite directamente a través del vástago al bloque de tope, lo que garantiza una rotación precisa de la bola y evita la desalineación del actuador.
- Brida de montaje integrada: garantiza una instalación estable del actuador sin holgura ni desplazamiento entre el soporte y el cuerpo de la válvula.
- Diseño de vástago de doble llave: permite una conexión fiable y práctica con cajas de engranajes, actuadores neumáticos, hidráulicos o eléctricos.
- Casquillo del vástago con revestimiento antidesgaste: evita la rotura del vástago y proporciona una alineación radial para un funcionamiento suave.
- Marca de alineación única: mecanizada en el vástago y el prensaestopas para indicar la posición exacta de la bola y la dirección del flujo.
Prensaestopas de dos piezas con muelles dinámicos: mantiene la integridad del sello y permite una holgura de ajuste suficiente. Incluye de serie tornillos y tuercas de acero inoxidable 316 resistentes a la corrosión con recubrimientos antifricción y muelles de aleación Inconel.
- Manguito de prensaestopas mecanizado: proporciona una conexión hermética y continua entre el vástago
y cámara de empaquetado, evitando la extrusión y manteniendo la alineación.
- Diseño de caja de empaquetadura profunda – Equipada con empaquetadura Chesteron de 0,125” y doble sistema anti-
Anillos de extrusión para un sellado fiable a largo plazo.
- Anillos metálicos antiextrusión: Reducen aún más la deformación del embalaje bajo alta presión.
- Diseño integral del cuerpo del cuello: protege la válvula durante el tratamiento térmico posterior a la soldadura (PWHT).
- Hombro aguas abajo y aletas radiantes: disipan el calor de manera efectiva y marcan el
Límite de la banda de calor durante el tratamiento térmico posterior a la soldadura (PWHT).
- Diseño de asiento de ajuste por interferencia probado – Hasta ASME Clase 1500 (410SS/HVOF CrC),
y hasta la Clase 3100/4500 (Inconel 718/S&F CrC).
- Orificio de bola agrandado: permite una rápida expansión térmica sin exponer el asiento
superficies al medio, prolongando la vida útil del asiento.
- Materiales de bola y asiento a juego: mismo sustrato y revestimiento para garantizar
Coeficientes de dilatación térmica idénticos y sellado fiable.
- Cuerpo de válvula forjado: proporciona una resistencia superior a la presión y a las vibraciones mecánicas.
fortaleza.
- Área de embalaje ampliada: facilita el ajuste del embalaje y
sustitución manteniendo una alineación precisa del vástago.
- Vástago con cojinete de empuje integral – Con revestimiento antidesgaste y transparente
Marcas de apertura/cierre, soporta altas cargas axiales sin deformación.
- Conexión del vástago de ajuste preciso: se acopla de forma segura dentro del
Brida de soporte con orificio para mayor estabilidad.
- Mango ajustable: se puede posicionar a lo largo de su longitud, utilizado
como un asa tipo T, o invertida aguas abajo en un espacio limitado;
Longitud máxima estándar de hasta 24".
* Flecha de dirección del flujo forjada directamente en el cuerpo de la válvula; visible incluso
después del aislamiento.
* Cumple con los estándares de rendimiento y presión ASME B16.34.
* Los extremos de soldadura de encaje cumplen con ASME B16.11.
* Extremos para soldadura a tope disponibles con acabado liso o biselado según las especificaciones del cliente.
* Montaje del actuador según la norma MSS SP-101.
* Recubrimiento por pulverización HVOF (unido metalúrgicamente) estándar para válvulas ASME 3100/4500; opcional para la clase ASME 1500.
