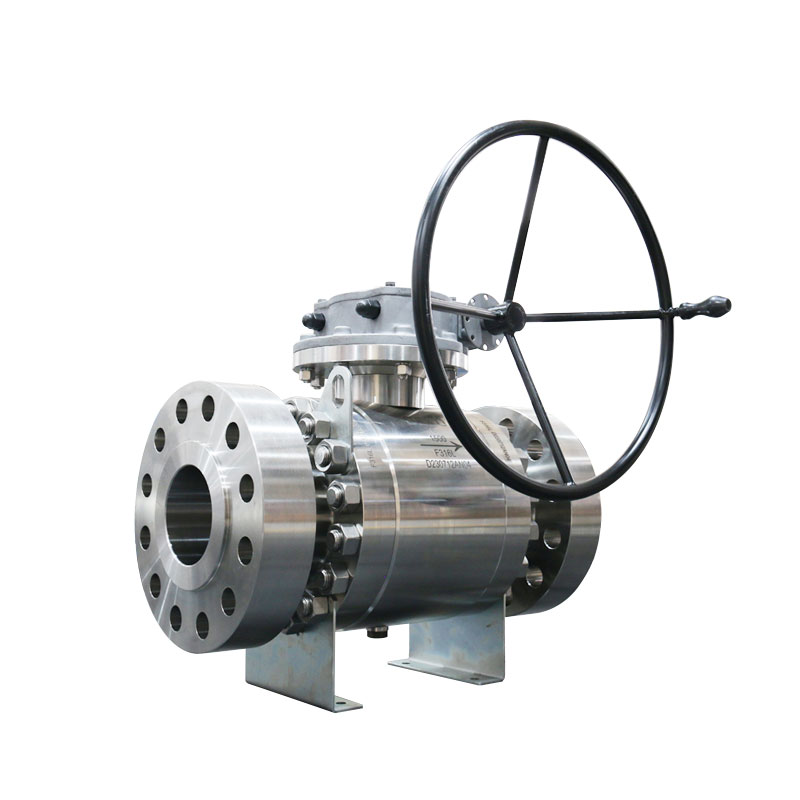

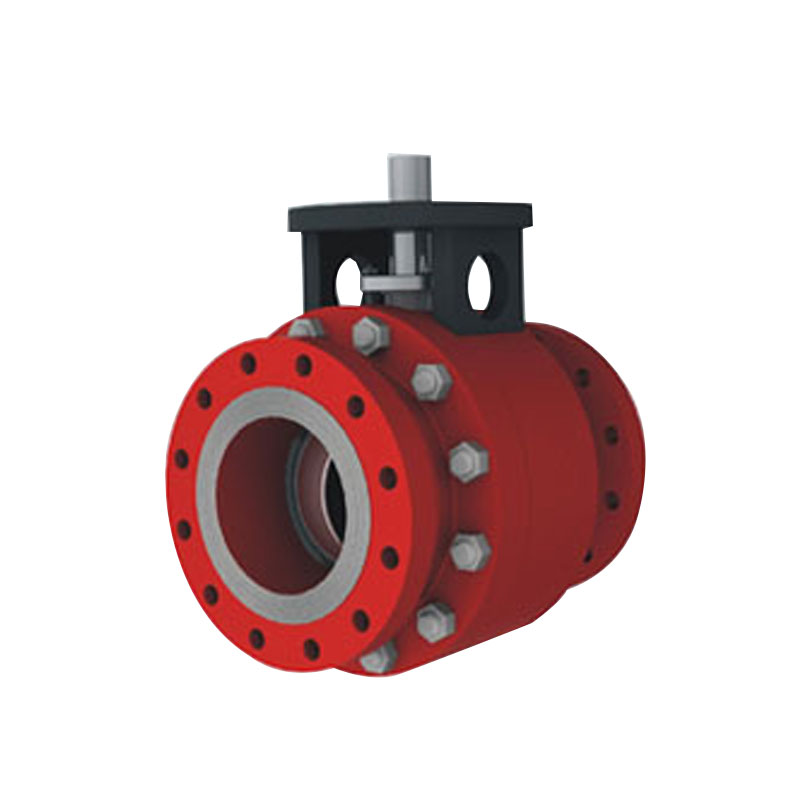

El Válvula de bola sellada con metal serie GKTV Las válvulas de GEKO son una solución universal de alto rendimiento diseñada para industrias con condiciones de servicio exigentes. Ampliamente utilizadas en las industrias de refinación de petróleo, química, carbón-química, generación de energía eléctrica, metalurgia y minería, las válvulas de la serie GKTV establecen el estándar para válvulas de bola con asiento metálico en condiciones extremas. Gracias a décadas de colaboración con proveedores tecnológicos líderes y a la mejora continua de sus productos, GEKO garantiza que estas válvulas ofrezcan un rendimiento fiable en aplicaciones con alta presión, alta temperatura, lodos y fluidos corrosivos.
Válvula de bola sellada con metal serie GKTV: alto rendimiento, fiable y de larga vida útil
| |
Rango de tamaños Disponibles en diámetros DN100 a DN600 (de 4" a 24"), diámetro total, diámetro reducido o diámetro personalizado. | Material de la carrocería y el capó Acero al carbono forjado (A105), acero inoxidable (CF8/CF8M), acero aleado (A182 F11/F22/F91), aleaciones especiales opcionales |
Rango de temperatura -200 °C a +800 °C (-328 °F a +1472 °F) | Material del vástago/eje Acero inoxidable 304/316, acero aleado, vástago opcional de baja fricción o recubierto |
Presión máxima de trabajo admisible Clase ANSI/ASME 150 – 4500 (depende del tamaño y el material)
| Asientos y sellos Sellado metal-metal, opcionalmente con recubrimientos HVOF o de fusión por pulverización, asientos con alivio de presión para mayor seguridad |
Material del tallo Vástagos sobredimensionados de acero inoxidable/acero aleado, opcionalmente recubiertos o endurecidos. | Empaquetadura y prensaestopas Empaquetadura de resorte Belleville para carga dinámica, juntas de grafito, juntas tóricas, sellado a prueba de fugas opcional |
Materiales especiales/opcionales Inconel, Monel, aleación de níquel, superdúplex, recubrimientos personalizados para aplicaciones en lodos, carbón, medios corrosivos o temperaturas extremas. | Método de operación Accionamiento manual (volante/engranaje), neumático o eléctrico |
Características de diseño especiales Doble bloqueo y purga, asientos de alivio automático, vástago sobredimensionado, bajo par de apriete, diseño ignífugo y antiestático, funcionamiento flexible, sellado fiable
| Estándares de conexión final Brida: ASME B16.5 / EN1092 |
Estándares de diseño ASME B16.34, API 6D, MSS-SP-61, API 607 / BS6755 (prueba de resistencia al fuego)
| Aplicaciones Refinación de petróleo, química, química del carbón, energía, metalurgia, minería, lodos, procesos de alta temperatura y alta presión |
Pruebas e inspección Pruebas de carcasa y asiento API598 / API 6D, verificación opcional de recubrimiento HVOF, END: rayos X, ultrasonidos, partículas magnéticas, verificación FEA | Aspectos clave Alto rendimiento en condiciones extremas, bajo par de funcionamiento, larga vida útil, mínimo mantenimiento, ignífugo y antiestático, diseño modular y flexible |
Detalles del producto:
Rango de tamaños: 4” – 24”
Clasificación de presión: Clase 150 – Clase 4500
Temperatura de funcionamiento: -200 °C a 800 °C
Normas de ensayo: API598, API 6D, MSS-SP-61
Tipo de sello: Estructura de sellado metal-metal
Alineación de la potencia: Rodamiento guía de potencia de alta precisión
Sistema de empaquetadura: Empaquetadura de resorte Belleville con carga dinámica para un sellado confiable
Opciones de diámetro del orificio: Diámetro total, diámetro reducido o diámetro personalizado para optimizar la válvula.
y el coste del actuador.

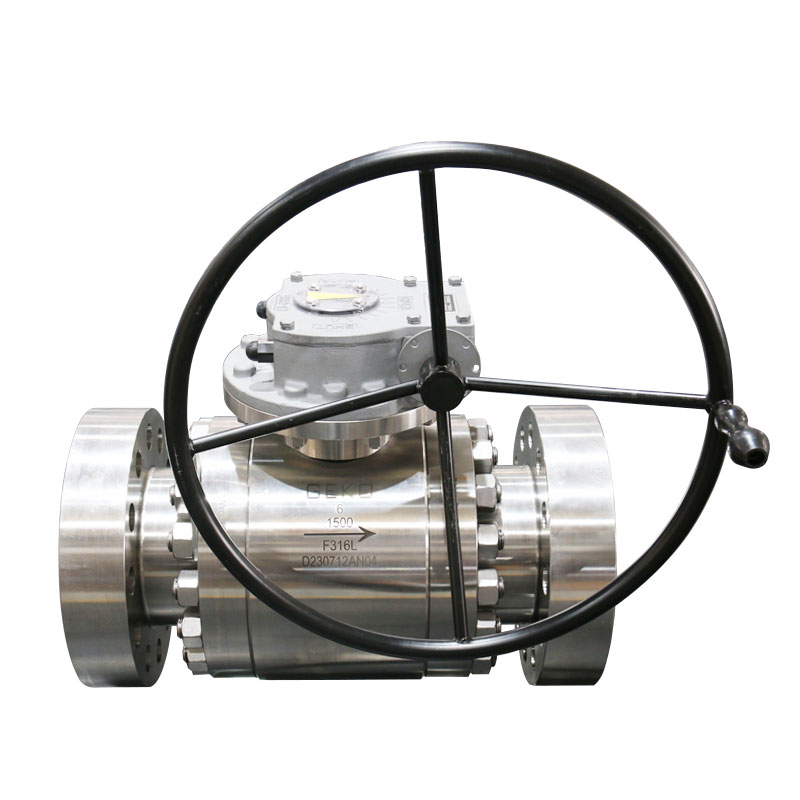

La serie GKTV está diseñada para cumplir con requisitos de servicio extremos, incluyendo
vapor a alta temperatura y alta presión, refinación de petróleo, transferencia de gas de carbón, y
Manejo de lodos. Tecnologías de recubrimiento avanzadas, como el recubrimiento térmico HVOF.
La pulverización y las aleaciones a base de níquel garantizan una resistencia superior al desgaste y a la corrosión.
Resistencia para un funcionamiento prolongado y sin problemas.
- Doble bloqueo y sangrado
El diseño con montaje de muñón y asientos flotantes con resorte garantiza un ajuste perfecto.
Sellado tanto en el lado de aguas arriba como en el de aguas abajo, incluso con la puerta totalmente abierta o cerrada
posiciones. El retenido se puede drenar de forma segura a través de una válvula de drenaje incorporada.
- Asientos autodescargables
Aliviar automáticamente la presión en la cavidad de la válvula durante cambios de temperatura o presión.
picos sin necesidad de válvulas de alivio adicionales.
Garantiza la seguridad en los procesos de transferencia de líquidos.
- Diseño de tallo sobredimensionado
Soporta pares de torsión extremos y operaciones frecuentes.
Reduce el riesgo de daños causados por la acumulación de partículas.
- Sellado fiable del vástago y del cuerpo
Las juntas tóricas y las juntas de grafito de alta calidad proporcionan un sellado fiable.
bajo amplias fluctuaciones de presión.
Disponemos de juntas tóricas a prueba de explosiones para una mayor seguridad en procesos críticos.
- Par de funcionamiento bajo
La estructura montada sobre muñones reduce el par operativo incluso bajo altas presiones.
Presión diferencial, que garantiza un funcionamiento suave de la válvula.
- Material del cuerpo forjado
Cuerpo y conectores finales forjados con un espesor de pared diseñado con precisión
Garantizan resistencia mecánica, fiabilidad y mayor vida útil. Superior
a las piezas fundidas en cuanto a integridad estructural y resistencia a la presión.
- Operación flexible
Los asientos y cojinetes de vástago de baja fricción reducen el par, lo que permite una mayor durabilidad.
Funcionamiento sin grasa.
- Diseño ignífugo y antiestático
Certificado según API607 y BS6755, probado bajo la supervisión de IACS.
Estructura antiestática opcional para mayor seguridad en ambientes explosivos.
- Tecnología de recubrimiento avanzada
La proyección térmica HVOF o el recubrimiento metalúrgico garantizan una alta resistencia al desgaste.
resistencia a la corrosión y expansión térmica constante.
Recubrimientos de aleación a base de níquel adecuados para lodos, cenizas de carbón, aguas grises y
Aplicaciones de aguas negras.
