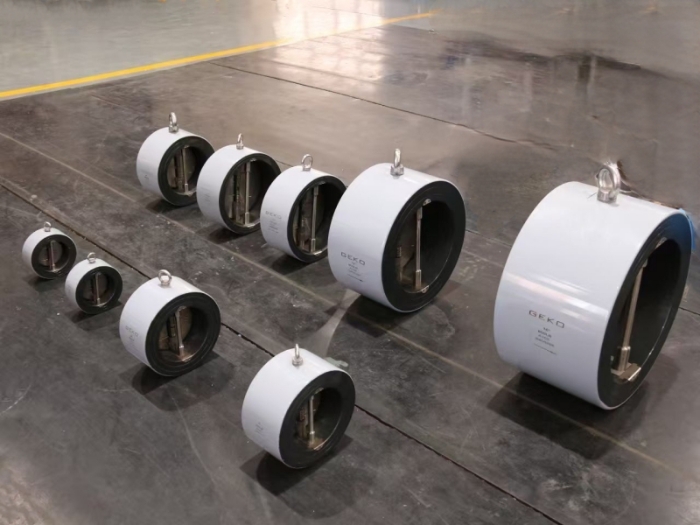

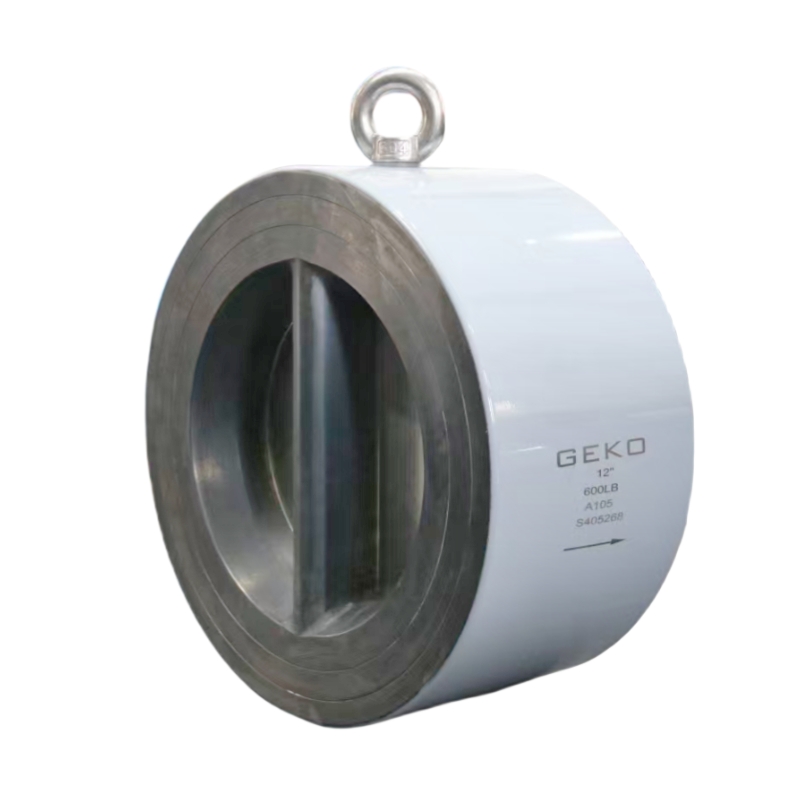

GEKO Válvula de retención de doble placa GKV522 Válvula de retención duradera, ligera y de acción rápida diseñada para la protección contra golpes de ariete. Disponible en Oblea, con lengüetas y bridas Tipos y tamaños de 1,5" a 60" (40 mm a 1500 mm). Cumplen con las normas ISO 5208 y API 594; ideales para tuberías industriales, municipales y de tratamiento de agua.
Válvula de retención de doble placa GKV522 | |
Rango de tamaños DN40 a DN1200 (1,5" - 48")
| Material de la carrocería y el capó A105, acero inoxidable (A351 CF8/CF8M), hierro dúctil (ASTM A395), hierro fundido (ASTM A126), dúplex/superdúplex, aleaciones de níquel |
Rango de temperatura -29 °C a +520 °C | Material del vástago/eje Acero inoxidable 304/316/CF8M, con opción de endurecimiento o recubrimiento de baja fricción. |
Presión máxima de trabajo admisible Clase de 150 libras a clase de 1500 libras | Asientos y sellos Opciones metal-metal, PTFE, RPTFE, PCTFE y elastoméricas para diversos medios y temperaturas. |
Empaquetadura y prensaestopas PTFE, compuesto de grafito, resistente a bajas o altas temperaturas
| Estándares de conexión final Brida: ASME B16.5 / EN1092, Soldadura a tope: ASME B16.25, Otras conexiones personalizadas |
Método de operación Accionamiento manual (volante/engranaje), neumático o eléctrico | Orientación del flujo Instalación horizontal, vertical y en ángulo |
Estándares de diseño API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Pruebas e inspección Prueba de presión y fugas: API 598 / ISO 5208, prueba hidrostática, ensayos no destructivos: rayos X / ultrasonidos / partículas magnéticas, prueba de flujo funcional |
Aplicaciones Oleoductos y gasoductos, productos químicos/petroquímicos, tratamiento de aguas, generación de energía, sistemas de climatización (HVAC), fluidos industriales de alta presión | Aspectos clave Prevención de reflujo confiable, baja caída de presión, resistente a la corrosión y al desgaste, mantenimiento mínimo, alta confiabilidad, diseño modular y personalizable |
Número de modelo | Conexión final | Tamaño | Clasificación de presión | Frente al extremo |
GKV522A | Tipo oblea | 1,5"-60" (40 mm-1500 mm) | CL125, CL150, CL300, CL600 | FF/RF/RTJ |
GKV522B | Tipo con orejetas | 1,5"-36" (40 mm-900 mm) | PN10, PN16, PN20, PN25, PN40, PN50 | FF/RF |
GKV522C | Tipo con brida | 1,5"-36" (40 mm-900 mm) | 5K, 10K, 20K | FF/RF |
Dimensiones cara a cara:API 594, API 6D, ISO 5752, EN 558-1
Normas de bridas:MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
Normas de inspección:API 598, ISO 5208
Calificación: MSS-SP 44

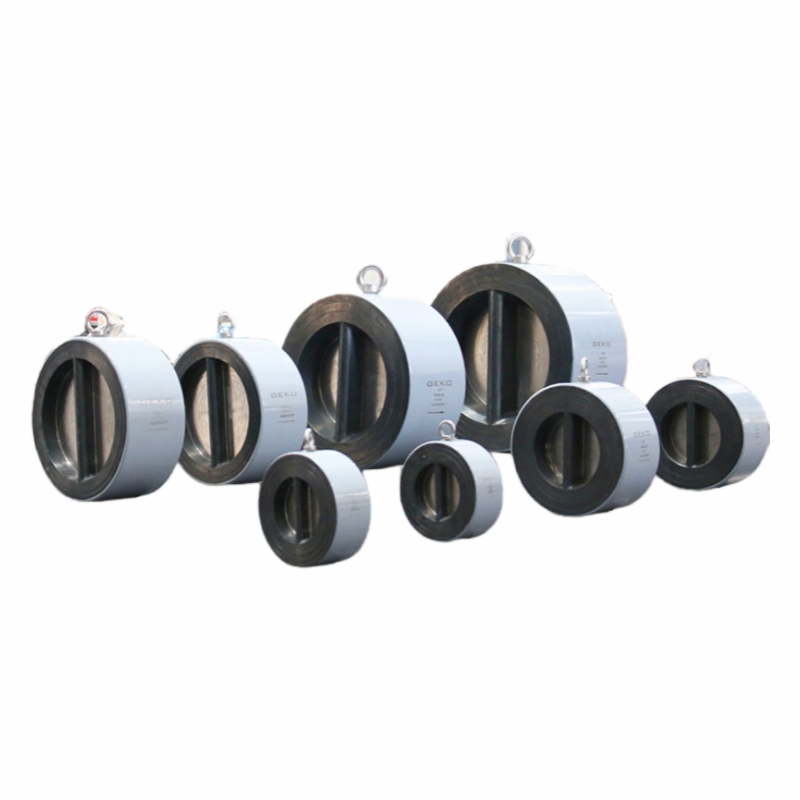

El mecanismo interno consta de dos placas semicirculares ensambladas con
Muelles, que garantizan un cierre rápido mediante la acción del resorte y una apertura a través del fluido
presión. Esta rápida reacción protege eficazmente los sistemas de tuberías del golpe de ariete.
Ligero y duradero: Más fácil de instalar y mantener.
Reacción rápida: Protege las tuberías del golpe de ariete.
Conexiones finales versátiles: Tipos de oblea, con lengüeta y con brida.
Amplio rango de presión: Adecuado para PN10–PN50, CL125–CL600,
5K–20K.
Cumplimiento: Diseñado según las normas API 594 e ISO 5752.
Normas EN 558-1.
Probado para comprobar su fiabilidad: Prueba de asiento a 11 bar (160 psi), Cuerpo
Prueba realizada a 15 bar (220 psi).
