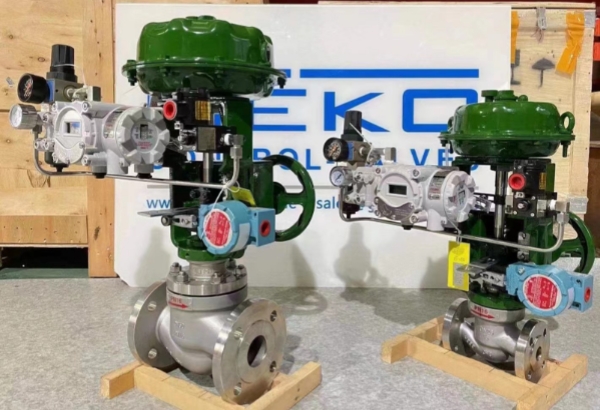

Clase de fuga y rangeabilidad de la válvula de control: Los "límites" del rendimiento de la válvula

Si el valor Cv determina cuánto trabajo puede realizar la válvula, entonces la clase de fuga (Clase de fuga) y rangeabilidad (Rangeabilidad) determinan la "calidad del trabajo" que realiza la válvula.

       Clase de fuga ¿Cuál es el límite inferior del rendimiento: qué tan herméticamente puede cerrarse la válvula?

       Rangeabilidad ¿Cuál es el límite superior del rendimiento: hasta dónde se puede ajustar la válvula?

Muchos incidentes de campo ocurren no porque la válvula no pueda pasar el flujo, sino porque la válvula no se puede cerrar correctamente (provocando fugas de gas a alta presión y desperdicio de material) o no se puede ajustar correctamente (provocando inestabilidad en caudal bajo y saturación en caudal alto).

En este artículo, explicaremos estos dos indicadores clave que determinan el "nivel" del rendimiento de una válvula.

01 Clase de Fugas: El Arte de Cerrar la Válvula

No existe una fuga cero absoluta en el mundo. Incluso los átomos de metal tienen espacios entre sí.

El estándar de la industria seguido es ANSI/FCI 70-2 (correspondiente a IEC 60534-4). Esta norma divide las fugas en seis clases.

A continuación se muestra una explicación detallada de las clases más utilizadas:

Clase IV: El estándar para sellos duros de metal

• Definición: La fuga no supera el 0,01% del valor Cv nominal.
• Solicitud: La mayoría de las válvulas de un solo asiento y válvulas de jaula más comunes.
• Comprensión intuitiva: En una válvula con Cv=100, una pequeña fuga podría no ser audible para el oído humano, pero los instrumentos pueden detectarla.

Clase V: Un paso difícil de cruzar

• Definición: Fugas extremadamente bajas, con una fórmula de cálculo compleja (dependiendo del diferencial de presión y del tamaño del orificio), aproximadamente 1/100 de la Clase IV.
• Solicitud: Situaciones que requieren un sellado metálico extremadamente alto, que generalmente requieren un rectificado preciso del asiento y del disco de la válvula.

Clase VI: El mundo de las focas blandas

• Definición: sello hermético
• Método de prueba: Se sopla aire, contando cuántas burbujas se filtran por minuto. Por ejemplo, una válvula de 1 pulgada no debería filtrar más de una burbuja por minuto.
• Material: Casi sólo se puede conseguir con materiales blandos como PTFE (teflón) o caucho.
• Limitaciones: Los sellos blandos no funcionan bien a altas temperaturas (normalmente < 230°C).

💡 Error en la selección:

No busque ciegamente la Clase VI. Si trabaja con vapor a alta temperatura y alta presión y exige la Clase VI, los fabricantes solo podrán proporcionar costosas estructuras metálicas especiales, lo que se traduce en costos exorbitantes y una vida útil incierta. Normalmente, la Clase IV es suficiente para las válvulas de control.

02 Alcance: Ideal vs. Realidad

Rangeabilidad, también conocida como Relación de reducción, se define como:

La relación entre el flujo máximo controlable y el flujo mínimo controlable de la válvula.

• Válvulas lineales: En teoría, el rango es de aproximadamente 30:1.
• Válvulas de igual porcentaje: En teoría, el rango es de aproximadamente 50:1 o incluso 100:1.

Por qué el "100:1" en las muestras es engañoso:

La rangeabilidad indicada en las muestras se denomina Rangeabilidad inherente.

Pero en el campo, estamos lidiando con Rango de instalación.

Recuerde el autoridad de la válvula, S?

La resistencia de la tubería "devorará" la diferencia de presión de la válvula.

• S = 1 (Ideal): La capacidad de rango instalada es igual a la capacidad de rango inherente.
• S = 0,1 (común): ¡Una válvula clasificada para 50:1 podría tener un rango de instalación real de solo 5:1!

¿Qué quiere decir esto?

Esto significa que cuando el caudal cae al 20%, la válvula puede estar ya cerca de su posición cerrada, volviéndose inestable.

✅ Regla de ingeniería:

No confíe ciegamente en los datos de muestra. En sistemas con valores S bajos, se debe calcular la rangeabilidad instalada. Si el rango de caudal real es amplio (p. ej., caudal mínimo durante el arranque, caudal máximo durante el funcionamiento normal), una sola válvula podría no ser suficiente.rango dividido"Podría ser necesaria una solución que utilice múltiples válvulas en paralelo.
