La válvula de bola GKV-144 de 3 y 4 vías con extremo roscado ofrece control de flujo de 3 y 4 vías.
La válvula de bola de 3 y 4 vías integra funciones de control multidireccional y de cierre en una sola válvula, evitando la necesidad de instalaciones repetidas y eliminando la necesidad de válvulas de cierre adicionales.

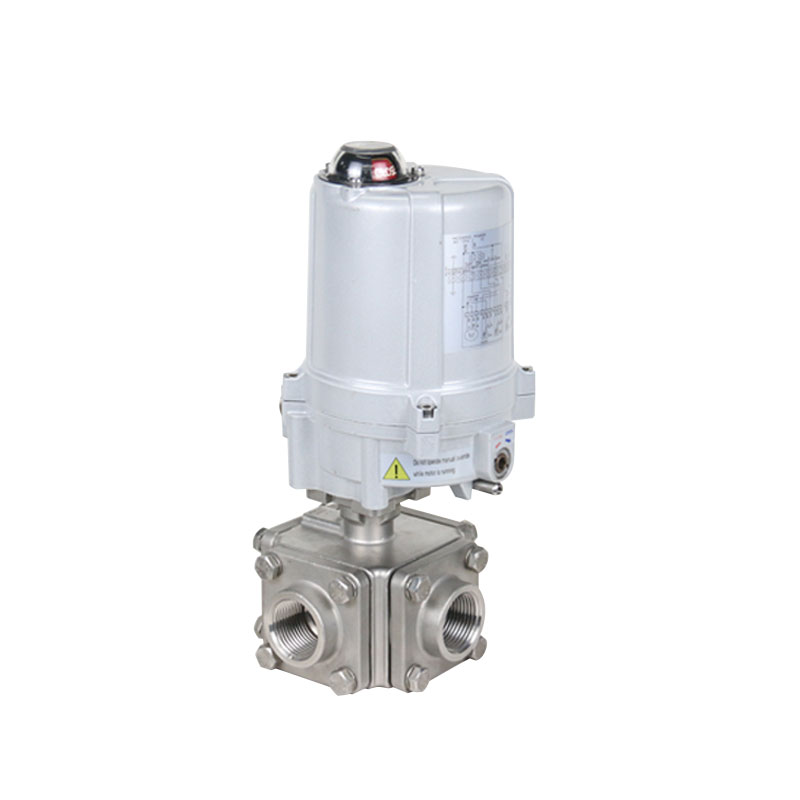

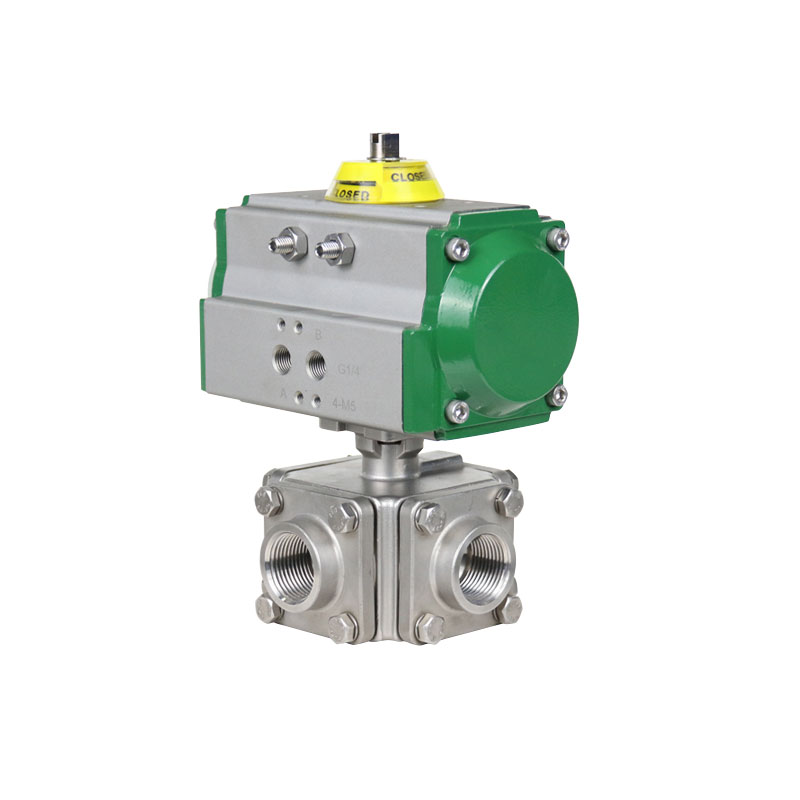

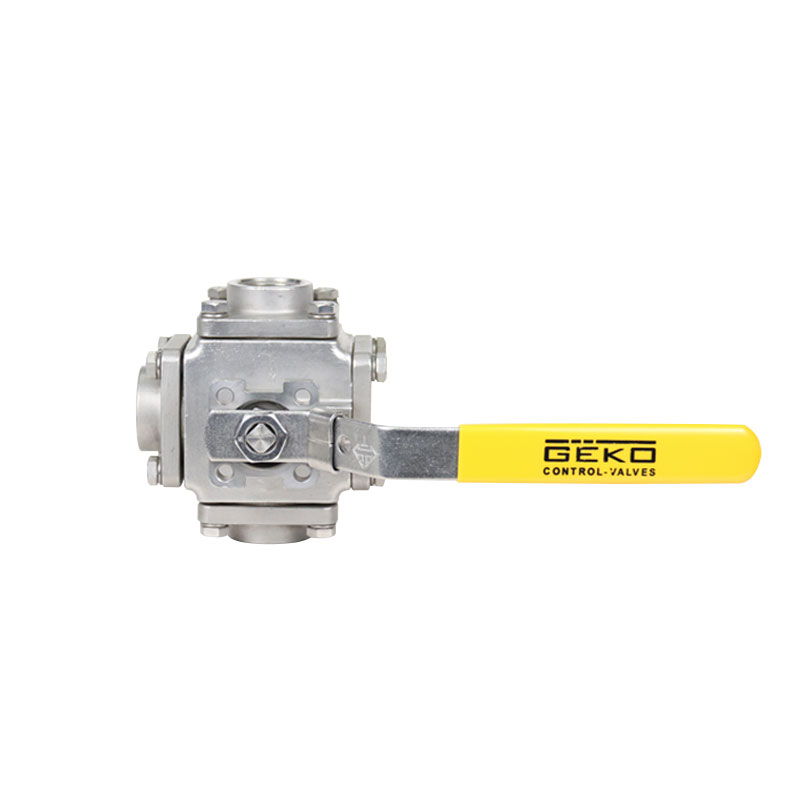

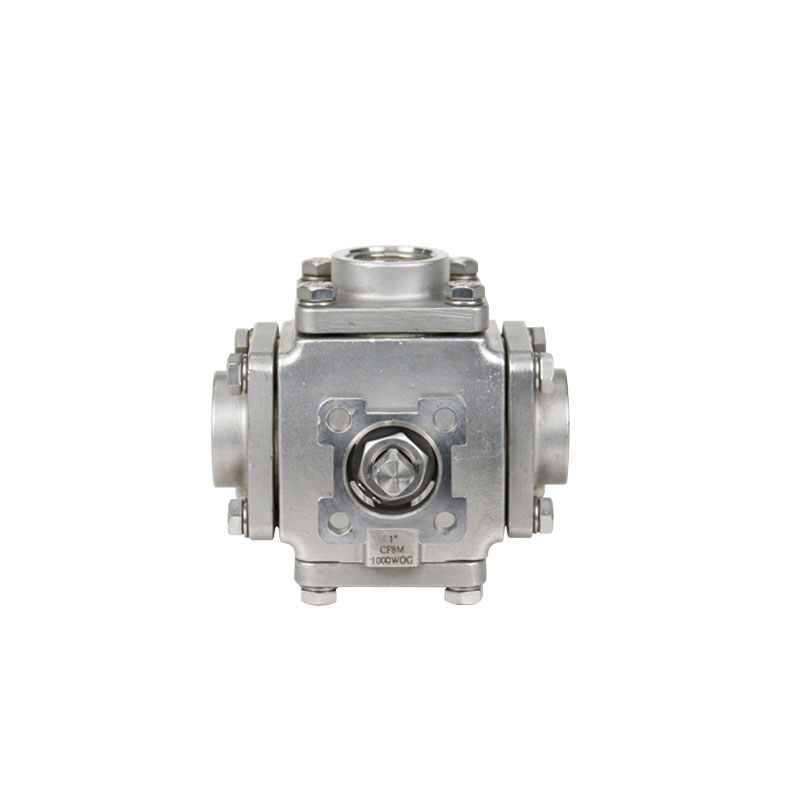

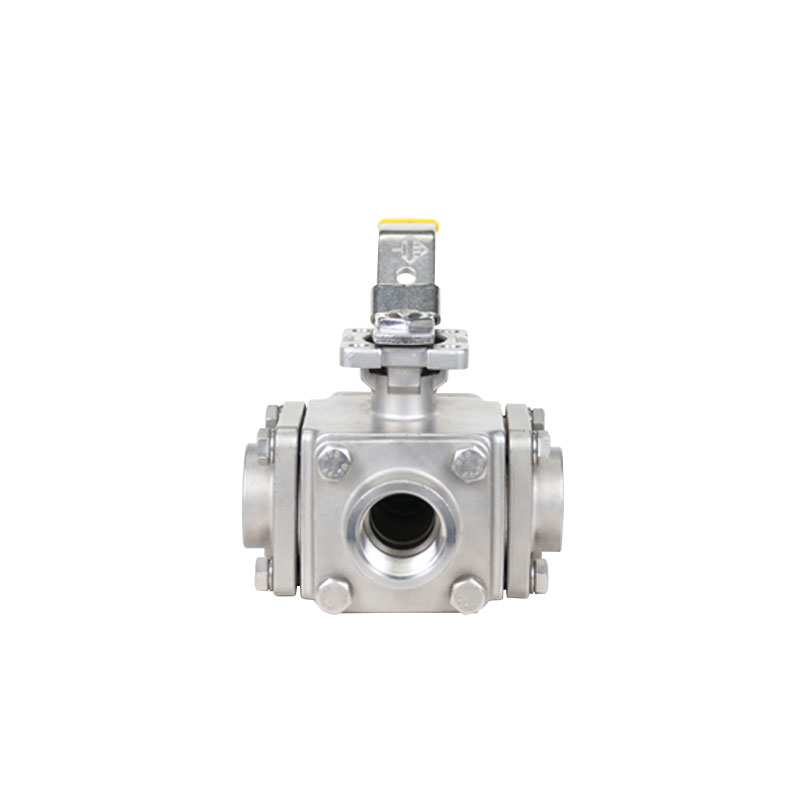

Válvula de bola de 3 o 4 vías GKV-144 con extremo roscado
| |
Rango de tamaños NPS 1/2" a 12", DN15 a DN 300 | Materiales de la carrocería Acero inoxidable (CF8M), acero al carbono (WCB), aleación especial |
Rango de temperatura -31°C a 232°C | Materiales de tallo ASTM A479 Gr 316 |
Presión máxima de funcionamiento admisible ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40 | Materiales de los asientos TFM1600/Tek-Fil®*/PEEK/RPTFE/UHMWPE |
Clasificación de apagado Cero fugas | Materiales de la pelota ASTM A351 Gr CF8M |
Estilo de carrocería 3 y 4 vías | Estándar de diseño ASME B16.34 |
Conexiones finales Extremos roscados, Tri-Clamp, de soldadura a tope, de soldadura a encaje y con brida según ASME B16.5 | Norma de ensayo ASME B16.34 |
Puertos A tope | Plataforma de conexión ISO5211 |
Cara a cara Estándar del fabricante | Aplicaciones Desvío del flujo a diferentes ubicaciones |
Válvula de bola de 3 y 4 vías con extremo roscado
Empaquetadura del vástago de la válvula: Las válvulas de 1/2"-4" utilizan dispositivos de empaquetadura de carga dinámica para garantizar un sellado confiable. Mediante el uso de arandelas Belleville, la empaquetadura se ajusta automáticamente para compensar los cambios de temperatura y el desgaste normal. La válvula de 6"-12" utiliza una tapa de caja de empaquetadura independiente, fácilmente ajustable durante el uso. La válvula de 1/2"-2" también cuenta con empaquetadura principal y secundaria. El sello principal está compuesto por arandelas de presión y juntas tóricas. El empaque ajustable del vástago de la válvula forma un sello secundario entre el vástago y el cuerpo de la válvula en la zona superior del cuello del vástago.
Diseño de cuatro asientos: De serie, las válvulas de la serie GKV-144 incorporan un cuarto asiento adicional. Este asiento cuenta con un sellado independiente para evitar fugas en la cavidad y mantener la correcta alineación de la esfera. El asiento adicional integra las funciones de control y cierre bidireccionales en la misma válvula, con posiciones de cierre (OFF) ubicadas tanto en las esferas de puerto en forma de T como en forma de L. El diseño del asiento de la válvula de bola de la serie GKV-144 garantiza un sellado bidireccional a nivel de burbuja y un bajo par de trabajo.
Selección de asientos: Ofrece una gama de materiales para asientos que satisfacen las necesidades de la mayoría.
aplicaciones. El TFM es un material estándar para asientos de válvulas. Otras opciones incluyen
RPTFE, PTFE, UHMWPE y Tek Fi ® (TFM relleno de carbono/grafito). Tek-Fil ®
El asiento de la válvula proporciona menos par a altas temperaturas, ciclos elevados y en presencia de vapor.
aplicaciones.
Intercambiabilidad: Muchos componentes, incluyendo bola, vástago, asiento, vástago y
Las juntas del cuerpo de la válvula se pueden intercambiar entre diferentes modelos de válvulas de
del mismo tamaño.
Diseño exclusivo de las válvulas de bola de tres y cuatro vías GKV144
La fundición integral de la brida superior garantiza la correcta instalación.
del actuador. Bajo condiciones de presión de carga máxima, el dispositivo actuador
Se puede desmontar de forma fácil y segura. La brida de instalación está diseñada
según la norma ISO 5211 y se puede integrar directamente para su instalación.
Al cambiar la posición del perno del pasador limitador de recorrido en la brida de instalación,
Las válvulas estándar pueden lograr todos los modos de flujo.
Las válvulas de bola de tres y cuatro vías de la serie GKV144 se utilizan en múltiples industrias.
Industrias petroquímicas y de gas natural
Ingeniería de suministro de agua municipal y climatización
Ingeniería naval y oceánica
Protección ambiental y tratamiento de aguas industriales
