La válvula de bola multipuerto de la serie GKV-243 ofrece control de flujo de 3 y 4 vías. Esta válvula multipuerto está disponible en dos tipos de cuerpo: estándar compacto y de bloqueo total.

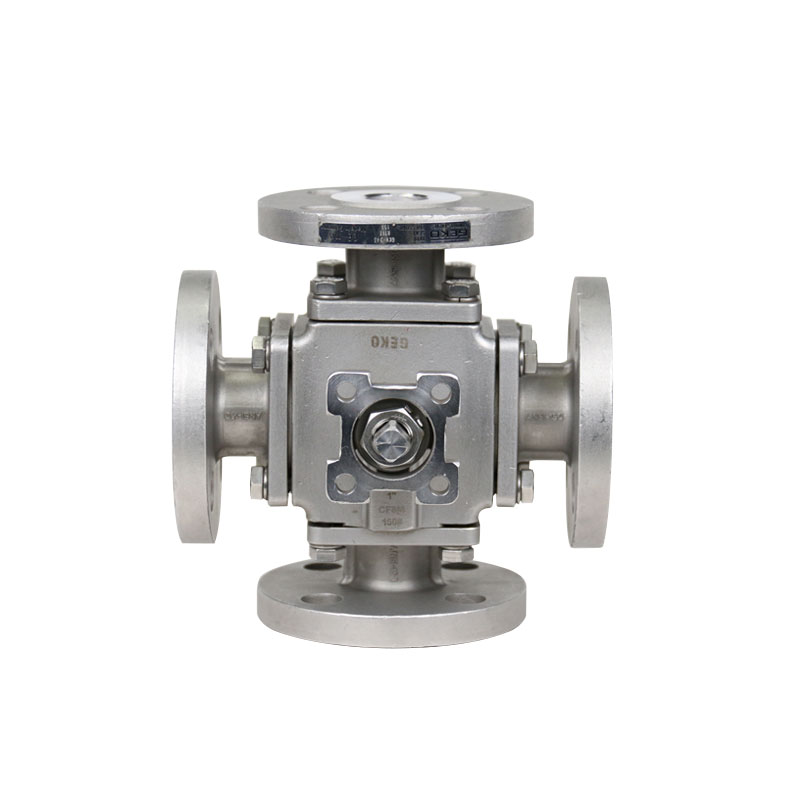

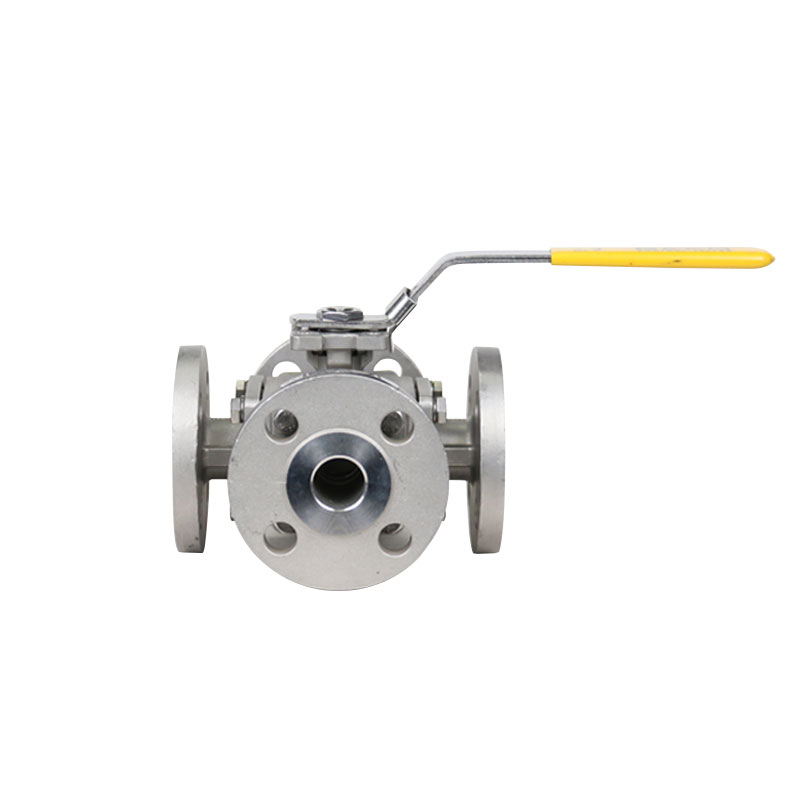

Válvula de bola con brida de montaje de tres o cuatro vías GKV-243
| |
Rango de tamaños Clase 150: 1/2" a 12" (DN15 a DN300), Clase 300: 1/2" a 6" (DN15 a DN150)
Rango de temperatura -50 °F a 1472 °F (-46 °C a 800 °C)
Presión de funcionamiento Clase ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
| Materiales de la carrocería ASTM A351 CF8, CF3, CF8M, CF3M (Acero inoxidable fundido); ASTM A182 F304, F316, F316L, F904L, F51 (Acero inoxidable dúplex, Acero inoxidable forjado). ASTM A216 WCB, WCC (Acero al carbono fundido); ASTM A350 LF2, ASTM A352 LCB (Acero al carbono para bajas temperaturas); ASTM A105 (Acero forjado). ASTM A182 F22 (Acero aleado Cr-Mo); Aleaciones especiales (a base de níquel y de alto rendimiento): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Aleación B463 20; Titanio ASTM B348 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconio R60702, ASTM B365 Tántalo R05200, R05400 (Tántalo).
|
Fuga Clase IV, Clase V, Clase VI | Materiales de tallo ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51 |
Estilo de carrocería Puerto estándar compacto, puerto completo tipo bloque | Materiales de los asientos TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norma de ensayo ASME B16.34, Todos los vástagos y asientos de las válvulas se prueban a una presión de cierre de gas de 100 psi para Integridad hermética antes del envío, servicio de vacío hasta 29" Hg
| Materiales de la pelota Acero inoxidable A351 CF8/CF8M, A182 F304/F316/F316L, A105, A216 WCB, A350 LF2, Titanio B348 Gr.2/Gr.5, Circonio B493 R60702, Tántalo B365 R05200/R05400, Hastelloy, Aleaciones a base de níquel, Inconel 600/625/825, Monel 400/Monel K500, Aleación B463 20, F51 (Acero inoxidable dúplex), A182 F51, A182 F22, A182 F904L |
Cara a cara ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Estándar de diseño ASME B16.34, EN12516, GB/T 12237 |
Conexiones finales Extremos con bridas según ASME B16.5 | Plataforma de conexión ISO5211 |
Puertos Conectores de 3 y 4 vías con puertos L, T y LL. | Aplicaciones Medios de mezcla/combinación de líneas, desviación de flujo, derivación de flujo, flujo directo de entrada/salida de tanques de almacenamiento, interrupción del flujo desde diferentes direcciones |
Las válvulas de bola de tres y cuatro vías de la serie GKV-243 están diseñadas según la norma ASME B16.34.
La válvula de bola multicanal GKV-243 ofrece conexiones roscadas NPT y de sujeción rápida. Las válvulas de paso total ofrecen conexiones roscadas NPT, de sujeción rápida, para soldadura a tope o de encaje, y de brida. Se pueden combinar y conectar al final de una válvula. Muchos componentes son totalmente intercambiables entre los diferentes modelos. La válvula de bola multipuerto, de gran eficiencia económica, integra control multidireccional y funciones de cierre en una sola unidad. Evita la reinstalación de válvulas sin necesidad de válvulas de cierre adicionales.
Empaquetadura del vástago de la válvula:
Las válvulas de la serie GKV-243 de 1/4"-4" utilizan empaquetaduras de vástago con carga dinámica para garantizar un sellado confiable. Mediante el uso de arandelas Belleville, se logra el ajuste automático de la empaquetadura del vástago para compensar las variaciones de temperatura y el desgaste normal. La válvula de 6"-12" cuenta con una tapa de caja de empaquetadura independiente, fácilmente ajustable durante el uso. La válvula de 1/4"-2" también incluye empaquetaduras principales y secundarias para el vástago. El sello principal se compone de arandelas de presión y juntas tóricas. La empaquetadura ajustable del vástago forma un sello secundario entre el vástago y el cuerpo de la válvula en la zona del cuello del vástago.
Diseño de cuatro plazas:
De serie, la válvula de la serie GKV-243 incluye un cuarto asiento adicional. Este asiento cuenta con un sellado independiente para evitar fugas en la cavidad y mantener la correcta alineación de la esfera. El asiento adicional integra las funciones de control y cierre bidireccionales en la misma válvula, con posiciones de cierre (OFF) ubicadas tanto en las esferas de puerto en forma de T como en forma de L. El diseño del asiento de la válvula de bola de la serie GKV-243 garantiza un sellado bidireccional a nivel de burbuja y un bajo par de trabajo.
Bola/vástago:
El diseño de conexión entre la bola y el vástago garantiza un acoplamiento correcto. El vástago de la válvula de 1/4"-2" se fija con un pasador, mientras que el de la válvula de 2 1/2"-12" está integrado con la bola y soportado por un soporte de orejeta. Todos los vástagos cuentan con protección anti-expulsión. La esfera se somete a un mecanizado de precisión y pulido espejo para asegurar un sellado hermético y reducir el par de operación. El borde de la bola de la válvula de bola serie GKV-243 está mecanizado para reducir el desgaste del asiento y prolongar su vida útil.
Diseño exclusivo de las válvulas de bola de tres y cuatro vías GKV-243
Selección de asientos:
Ofrece una gama de materiales para asientos que satisfacen las necesidades.
en la mayoría de las aplicaciones. El TFM es un material estándar para asientos de válvulas.
Otras opciones incluyen RPTFE, PTFE, UHMWPE y Tek Fi®.
(TFM relleno de carbono/grafito). Tek-Fil ® El asiento de la válvula proporciona menos
Par de torsión en aplicaciones de alta temperatura, alto ciclo y vapor.
Intercambiabilidad:
Muchos componentes, incluyendo la bola, el vástago, el asiento,
El vástago y las juntas del cuerpo de la válvula se pueden intercambiar entre diferentes
Modelos de válvulas del mismo tamaño.
Embalaje de la cámara:
Las válvulas de la serie GKV-243 ofrecen una cámara opcional.
Relleno. El relleno de cavidades puede reducir la posibilidad de fugas del medio.
contaminación causada por la retención de fluido del medio de la tubería en
el espacio entre la esfera y la pared del cuerpo de la válvula.

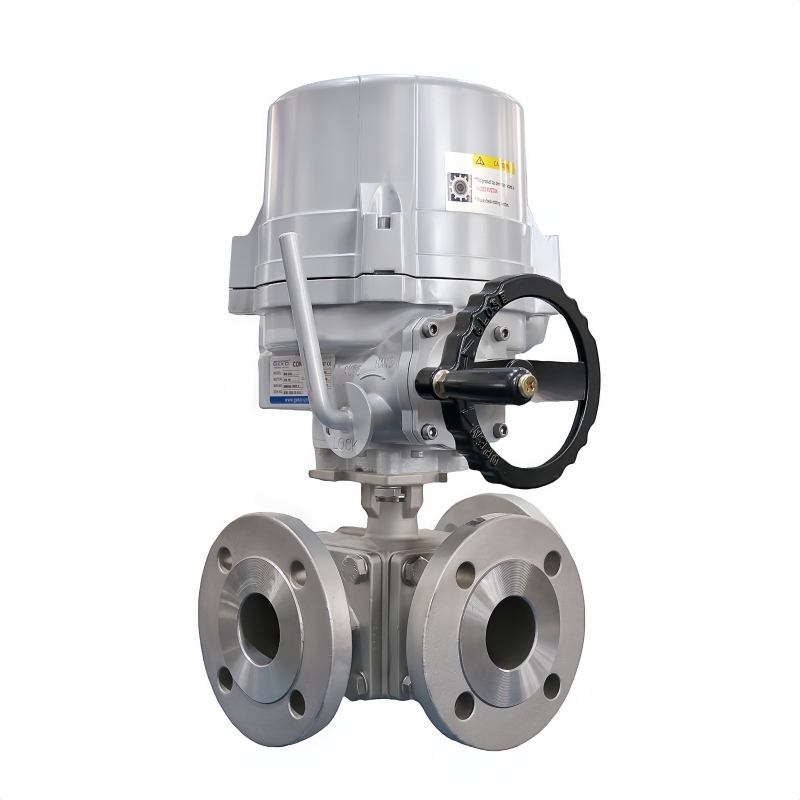

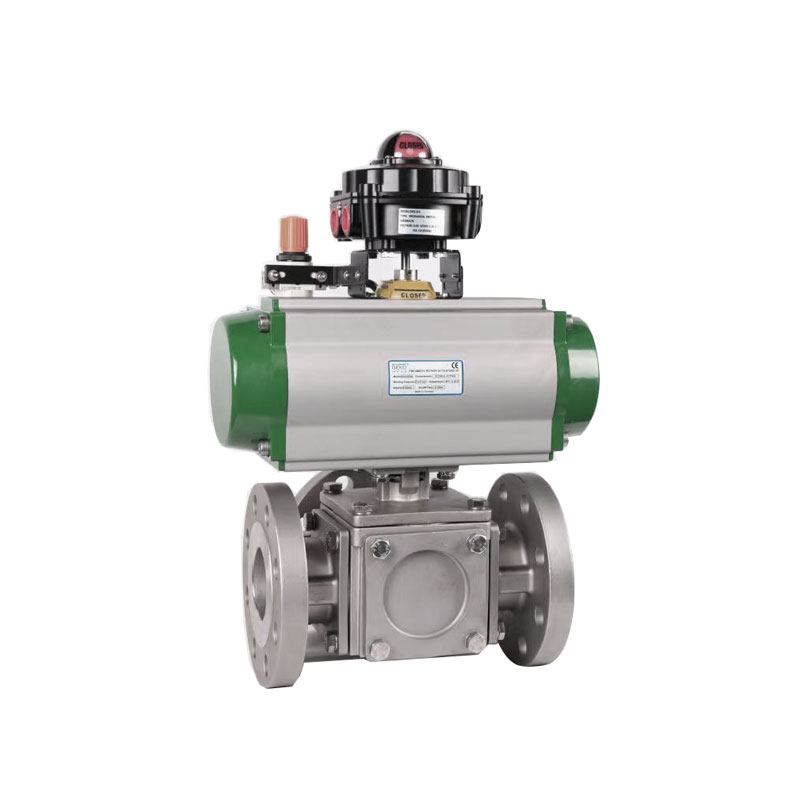

Instalación segura:
La fundición integral de la brida superior garantiza
la correcta instalación del actuador. Bajo condiciones de presión a plena carga,
El dispositivo actuador se puede desmontar de forma fácil y segura.
La brida de instalación está diseñada de acuerdo con la norma ISO 5211 y
se puede integrar directamente para su instalación. Al cambiar la posición de
el perno de límite de recorrido en la brida de instalación, las válvulas estándar pueden
Lograr todos los modos de flujo.
GKV243 Las válvulas de bola con brida de tres y cuatro vías se utilizan en múltiples industrias.
Industrias petroquímicas y de gas natural
Ingeniería de suministro de agua municipal y climatización
Ingeniería naval y oceánica
Protección ambiental y tratamiento de aguas industriales
