Name: Válvula de bola de 3 vías para nitrógeno, hidrógeno, CO2 y gases mixtos.
Availability: InStock

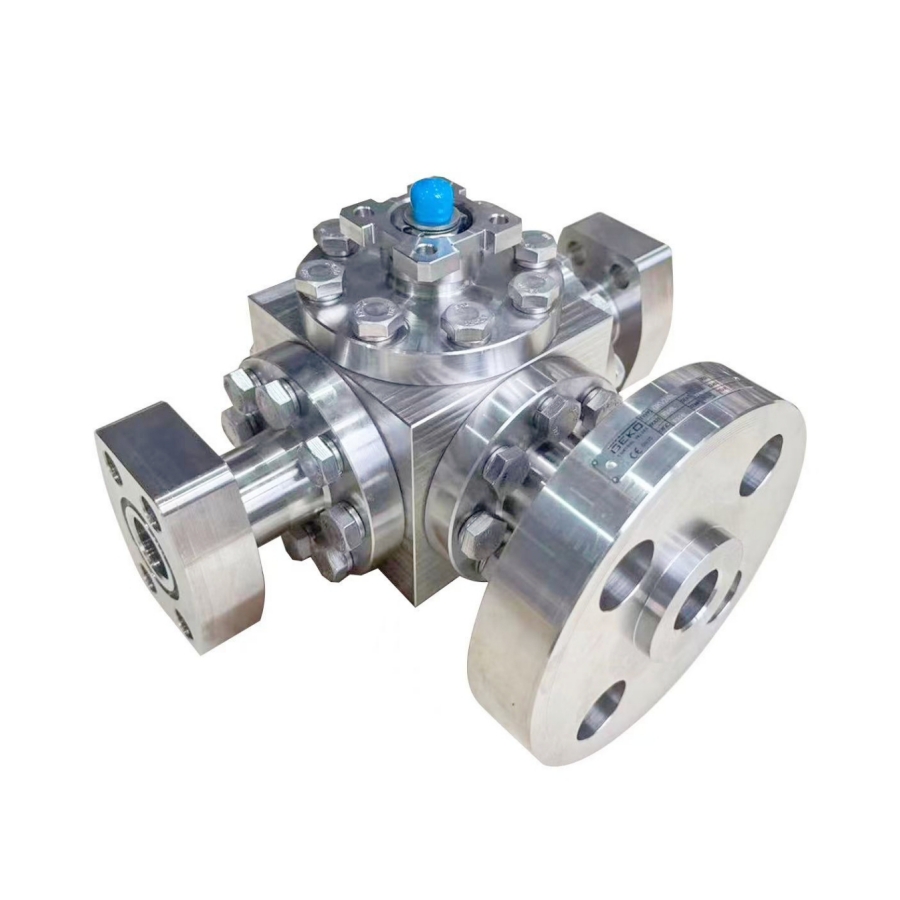

Válvula de bola de 3 vías de alta presión GKV-243 para gases industriales puros y mixtos (H2, N2, CO2)

Rango de tamaños

Clase 150: 1/2" a 12" (DN15 a DN300), Clase 300: 1/2" a 6" (DN15 a DN150)

Rango de temperatura

-50°F a 1472°F (-46°C a 800°C)

Presión de funcionamiento

ASME Clase 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Materiales de la carrocería

ASTM A351 CF8, CF3, CF8M, CF3M (Acero inoxidable fundido); ASTM A182 F304, F316, F316L, F904L, F51 (Acero inoxidable dúplex, acero inoxidable forjado). ASTM A216 WCB, WCC (Acero al carbono fundido); ASTM A350 LF2, ASTM A352 LCB (Acero al carbono de baja temperatura); ASTM A105 (Acero forjado). ASTM A182 F22 (Acero de aleación Cr-Mo); Aleaciones especiales (a base de níquel y de alto rendimiento): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Aleación B463 20; ASTM B348 Titanio Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconio R60702, ASTM B365 Tantalio R05200, R05400 (Tantalio).

Fuga

Clase IV, Clase V, Clase VI

Materiales del tallo

ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51

Estilo de carrocería

Puerto estándar compacto, puerto completo estilo bloque

Materiales de los asientos

TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc.

Estándar de prueba

ASME B16.34, Todos los vástagos y asientos de válvulas se prueban a 100 psi de cierre de gas para

Integridad hermética garantizada antes del envío, servicio de vacío hasta 29" Hg.

Materiales de la pelota

Acero inoxidable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titanio B348 Gr.2 / Gr.5, Circonio B493 R60702, Tantalio B365 R05200 / R05400, Hastelloy, Aleaciones a base de níquel, Inconel 600/625/825, Monel 400/ Monel K500, Aleación B463 20, F51 (Acero inoxidable dúplex), A182 F51, A182 F22, A182 F904L

Cara a cara

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Estándar de diseño

ASME B16.34, EN12516, GB/T 12237

Conexiones finales

Extremos con bridas según ASME B16.5

Plataforma Connect

ISO 5211

Puertos

Conectores de 3 y 4 vías completos con puertos L, T y LL.

Aplicaciones

Medios de mezcla/combinación de líneas, Desvío de flujo, Derivación de flujo, Flujo directo de entrada/salida de tanques de almacenamiento, Cierre de flujo desde diferentes direcciones

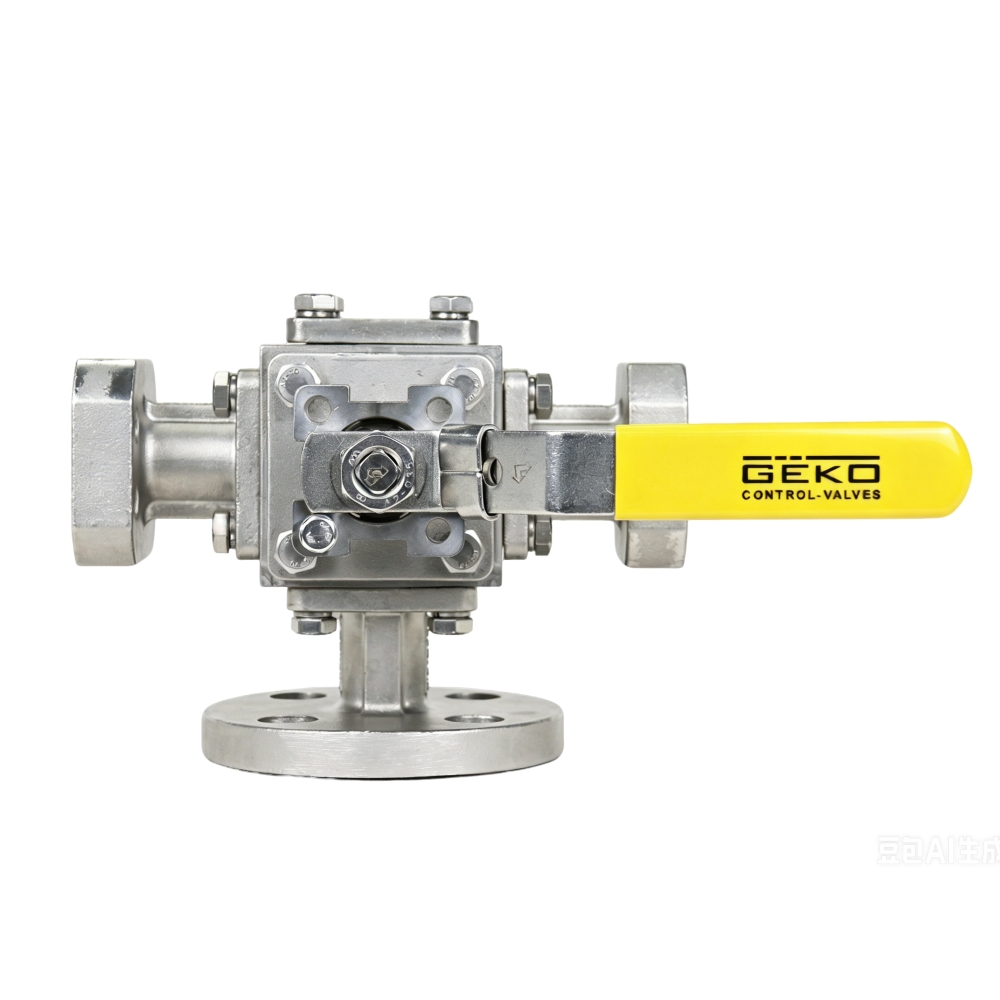

Válvula de bola de alta presión de 3 vías GEKO para gases industriales H2, N2 y CO2 (mezcla de gases)

Parámetros técnicos principales:

Nombre del producto: Válvula de bola de alta presión de 3 vías

Marca: GEKO

Clase de presión: 150 LB ～2500 LB

Temperatura máxima de funcionamiento: +260 °C

Clase de estanqueidad: Clase VI, cero fugas

Tipo de conexión: Brida

Cara de la brida: RTJ / SAE

Medios aplicables: Hidrógeno, nitrógeno, dióxido de carbono, gas mixto

Diseño de cuatro asientos:

De serie, la válvula de la serie GKV-243 incluye un cuarto asiento adicional. Este asiento está sellado de forma independiente para evitar fugas en la cavidad y mantener la alineación correcta de la esfera. El asiento adicional integra funciones de control y cierre bidireccionales en la misma válvula, con posiciones de apagado disponibles tanto en las esferas de puerto en forma de T como en forma de L. El diseño del asiento de la válvula de bola de la serie GKV-243 garantiza un sellado bidireccional a nivel de burbuja y un bajo par de trabajo.

3-Way Ball Valve for Hydrogen Nitrogen CO2 Mixed Gas

Bola/vástago:

El diseño de conexión entre la bola y el vástago garantiza una conexión correcta. El vástago de la válvula de 1/4"-2" se fija con un pasador, mientras que el vástago de la válvula de 2 1/2"-12" está integrado con la bola y soportado por un soporte de orejeta. Todos los vástagos de válvula cuentan con protección antiexplosión. La esfera se somete a un mecanizado de precisión y un pulido espejo para garantizar un sellado hermético y reducir el par de apriete. El borde de la bola de la válvula de la serie GKV-243 está mecanizado para reducir el desgaste del asiento de la válvula y prolongar su vida útil.

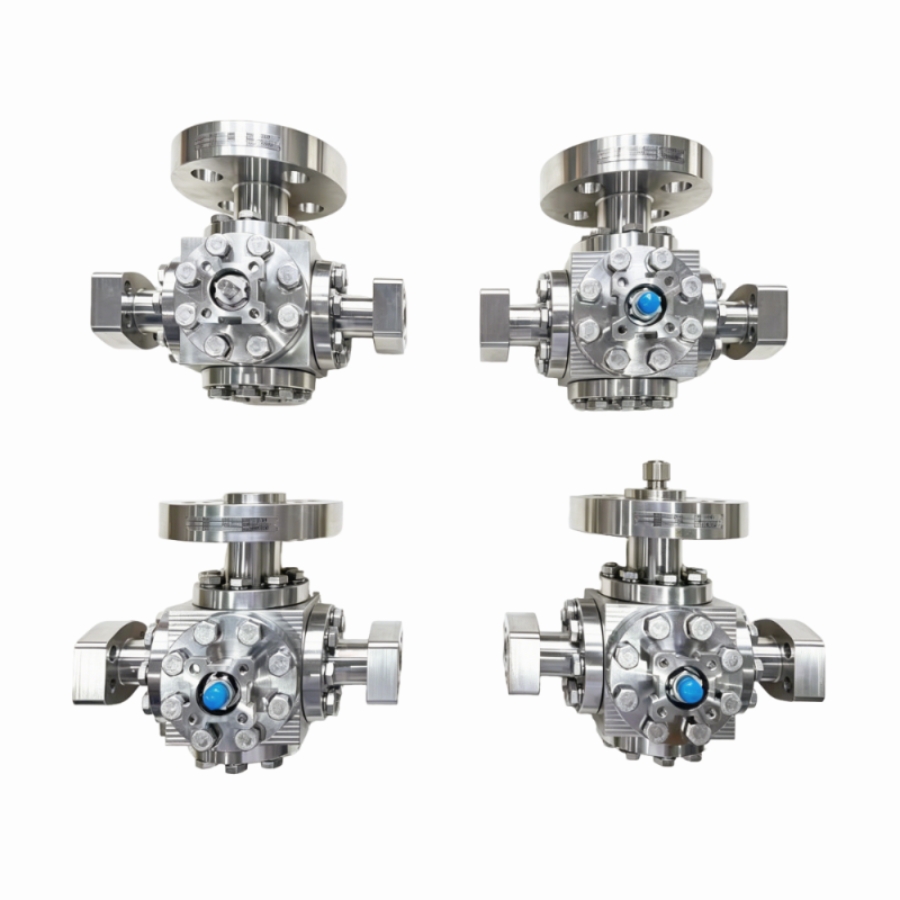

Diseño exclusivo de las válvulas de bola de tres y cuatro vías GKV-243.

Selección de asientos:

Ofrece una gama de materiales para asientos que satisfacen las necesidades.

de la mayoría de las aplicaciones. TFM es un material estándar para asientos de válvulas.

Otras opciones incluyen RPTFE, PTFE, UHMWPE y Tek Fi ®

(TFM relleno de carbono/grafito). Tek-Fil ® El asiento de la válvula proporciona menos

par motor en aplicaciones de alta temperatura, alto ciclo y vapor.

Intercambiabilidad:

Muchos componentes, incluyendo bola, potencia, asiento,

El vástago y los sellos del cuerpo de la válvula se pueden intercambiar entre diferentes

modelos de válvulas del mismo tamaño.

Empaquetado de la cámara:

Las válvulas de la serie GKV-243 ofrecen una cámara opcional.

empaquetamiento. El empaquetamiento de la cavidad puede reducir la posibilidad de medio

contaminación causada por la retención de fluido del medio de la tubería en

el espacio entre la esfera y la pared del cuerpo de la válvula.

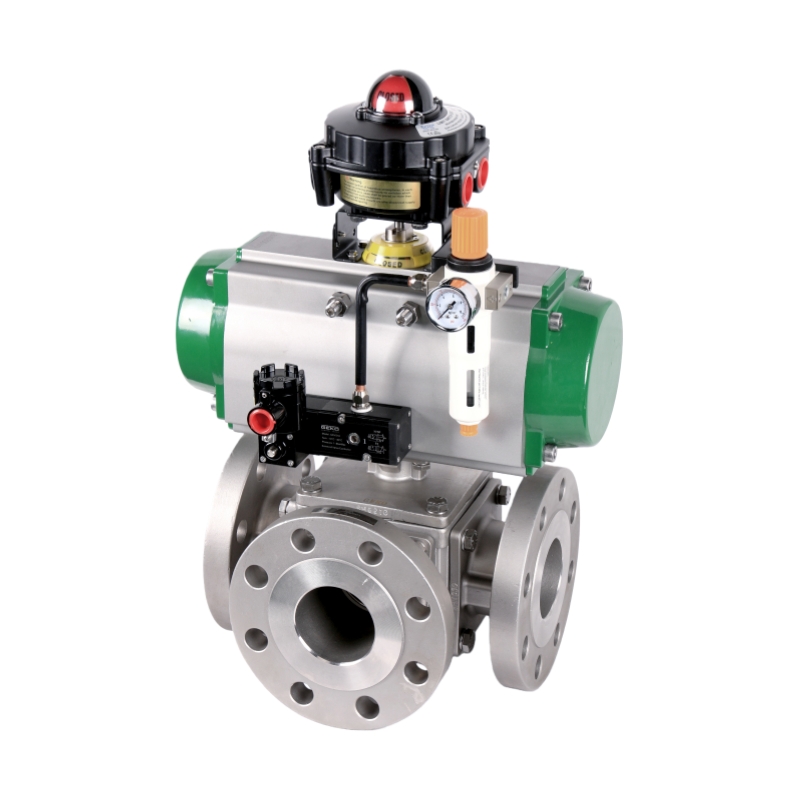

Instalación segura:

La fundición integral de la brida superior garantiza

la correcta instalación del actuador. En condiciones de presión de carga completa,

El dispositivo actuador se puede desmontar de forma fácil y segura.

La brida de instalación está diseñada de acuerdo con la norma ISO 5211 y

puede empotrarse directamente para su instalación. Al cambiar la posición de

el perno del pasador de límite de recorrido en la brida de instalación, las válvulas estándar pueden

lograr todos los modos de flujo.

Folleto del producto
Válvula de bola sellada blanda - Inglés

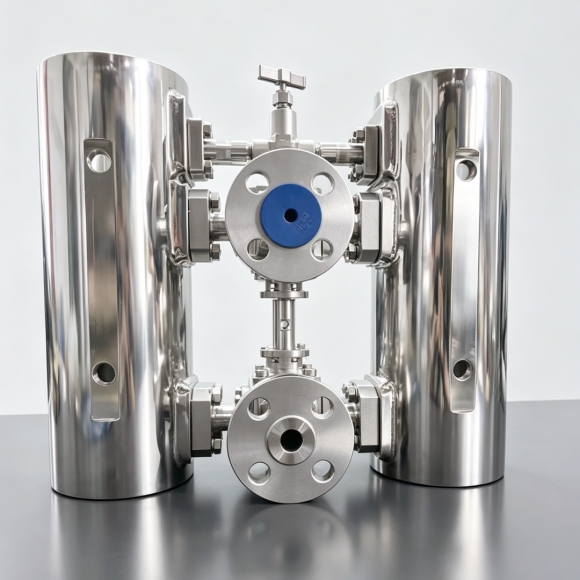

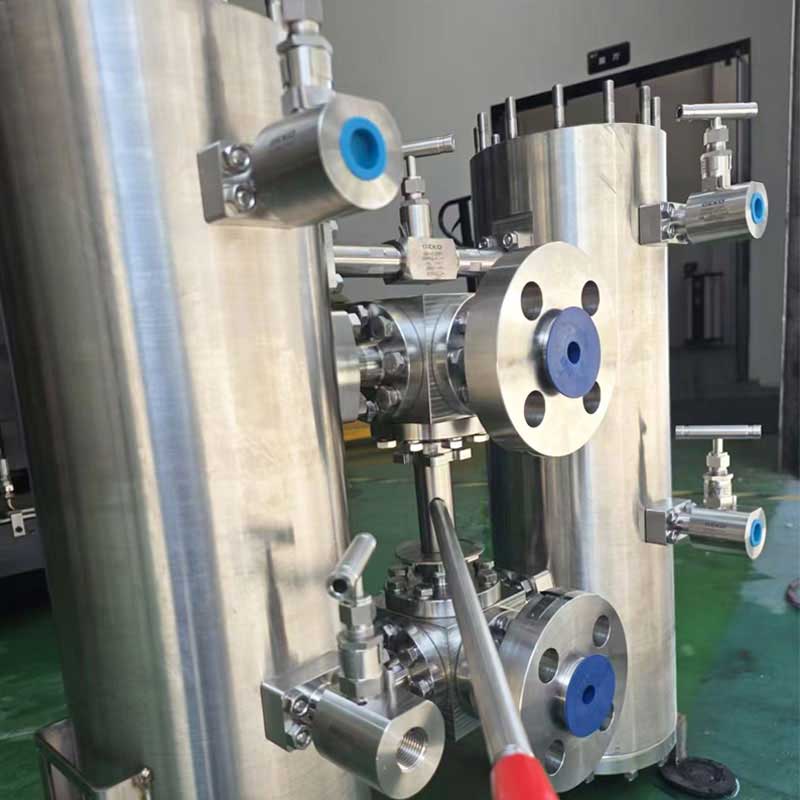

Producción y almacenamiento de energía de hidrógeno
Se instala en las tuberías de hidrógeno de los electrolizadores, en los sistemas de almacenamiento/carga de las estaciones de repostaje de hidrógeno y en los grupos de válvulas colectoras para remolques cisterna.

Condiciones de funcionamiento: Servicio de hidrógeno a alta presión de hasta 900 LB, requiere estanqueidad cero y protección contra la fragilización por hidrógeno de clase VI; medio de hidrógeno ultrapuro con estrictos requisitos de material y sellado; soporta fluctuaciones frecuentes de presión para un sellado estable a largo plazo.
Industria química y petroquímica
Se utiliza en plantas de síntesis de amoníaco, sistemas de reacción de hidrogenación y gasoductos para la industria química del carbón.

Condiciones de funcionamiento: Los fluidos utilizados incluyen hidrógeno, nitrógeno, dióxido de carbono y gases de proceso mixtos con pequeñas impurezas corrosivas; temperatura de funcionamiento ≤180 °C, alta presión que requiere resistencia a la corrosión, resistencia a la temperatura y un sellado fiable; admite la desviación, la confluencia y la conmutación del flujo para un control de proceso flexible.
Sistemas de distribución de gas industrial
Se aplica en estaciones de servicio industriales, líneas de llenado de cilindros y sistemas centralizados de suministro de gas.

Condiciones de funcionamiento: Los fluidos utilizados incluyen nitrógeno, dióxido de carbono y gases de protección mixtos; algunos escenarios implican la alternancia de temperaturas altas y bajas; requiere un control de flujo fiable de 3 vías para cambios frecuentes; las conexiones de brida RTJ y SAE son compatibles con los estándares de tuberías de alta presión.
Nuevas energías y sistemas de pilas de combustible
Se utilizan en bancos de pruebas de pilas de combustible, sistemas de repostaje de hidrógeno y unidades de control de gas para el almacenamiento de energía.

Condiciones de funcionamiento: Servicio de hidrógeno ultrapuro/gas mixto con un control de fugas extremadamente estricto (Clase VI, cero fugas); funcionamiento continuo que requiere alta fiabilidad y larga vida útil; conexión de brida para facilitar la instalación y el mantenimiento.
Metalurgia y tratamiento térmico
Se instala en hornos de tratamiento térmico con atmósfera protectora, hornos de atmósfera mixta de nitrógeno e hidrógeno y sistemas de distribución de gas para hornos industriales.

Condiciones de funcionamiento: Los fluidos utilizados incluyen nitrógeno, hidrógeno, dióxido de carbono y gases de protección mixtos; funcionamiento a alta temperatura de hasta 180 °C; requiere un control de flujo preciso de 3 vías para la conmutación/mezcla de gases y un rendimiento de sellado estable.
