Brida de extremo de válvula de bola de cinco vías para flujo multicanal
La válvula de bola de cinco vías GKV255 se centra en la integración, el sellado hermético y el bajo consumo energético. Permite el control de fluidos multicanal complejos a través de una sola válvula, lo que mejora notablemente la fiabilidad del sistema y ahorra espacio y costes.

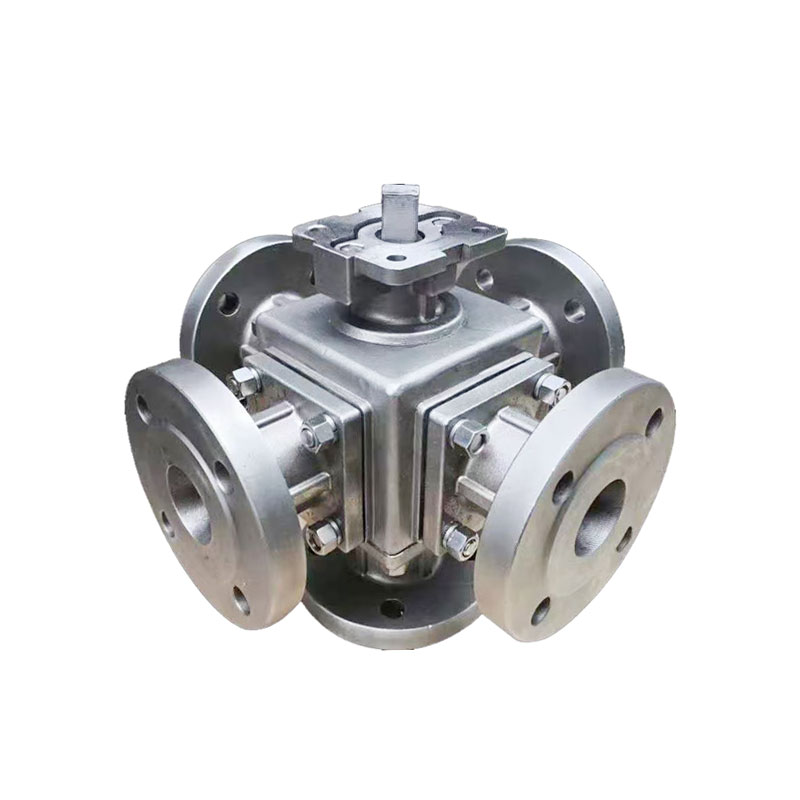

Válvula de bola de cinco vías GEKO con brida
| |
Rango de tamaños NPS 1/2" a 24", DN15 a DN 600
Presión de funcionamiento Clase ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Rango de temperatura -50 °F a 1472 °F (-46 °C a 800 °C) | Materiales de la carrocería ASTM A351 CF8, CF3, CF8M, CF3M (Acero inoxidable fundido); ASTM A182 F304, F316, F316L, F904L, F51 (Acero inoxidable dúplex, Acero inoxidable forjado). ASTM A216 WCB, WCC (Acero al carbono fundido); ASTM A350 LF2, ASTM A352 LCB (Acero al carbono para bajas temperaturas); ASTM A105 (Acero forjado). ASTM A182 F22 (Acero aleado Cr-Mo); Aleaciones especiales (a base de níquel y de alto rendimiento): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Aleación B463 20; Titanio ASTM B348 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconio R60702, ASTM B365 Tántalo R05200, R05400 (Tántalo).
|
Fuga Clase IV, Clase V, Clase VI | Materiales de tallo ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51 |
Cara a cara ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Materiales de los asientos TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norma de ensayo API 598, EN-12266-1 Todos los vástagos y asientos de las válvulas se someten a una prueba de cierre de gas de 100 psi. Integridad hermética antes del envío, servicio de vacío hasta 29" Hg
| Materiales de la pelota Acero inoxidable A351 CF8/CF8M, A182 F304/F316/F316L, A105, A216 WCB, A350 LF2, Titanio B348 Gr.2/Gr.5, Zirconio B493 R60702, Tántalo B365 R05200/R05400, Hastelloy, Aleaciones a base de níquel, Inconel 600/625/825, Monel 400/Monel K500, Aleación B463 20, F51 (Acero inoxidable dúplex), A182 F51, A182 F22, A182 F904L
|
Conexiones finales Extremos con brida | Estándar de diseño ASME B16.34, EN12516, GB/T 12237 |
Operación Neumático, eléctrico | Plataforma de conexión ISO5211 |
La válvula de bola de cinco vías GEKO es una válvula especial diseñada específicamente para la distribución de fluidos multicanal y el control de flujo compuesto. Sus características principales son el diseño integrado del canal de flujo y una función de conmutación eficiente.
Empaquetadura del vástago de la válvula:
La válvula GEKO de 5 vías incorpora un sistema de empaquetadura de vástago con carga dinámica para garantizar un sellado fiable. Mediante arandelas Belleville, se logra el ajuste automático de la empaquetadura para compensar las variaciones de temperatura y el desgaste normal. La válvula de 6"-12" utiliza una tapa de caja de empaquetadura independiente, fácilmente ajustable durante su uso. La válvula de 1/4"-2" también incluye empaquetadura principal y auxiliar para el vástago. El sello principal consta de una arandela de presión y una junta tórica. La empaquetadura ajustable del vástago crea un sello secundario entre el vástago y el cuerpo de la válvula en la zona del cuello del vástago.
Diseño de cuatro plazas:
Como equipamiento estándar, la válvula también incluye cinco asientos. Estos asientos cuentan con sellado independiente para evitar fugas en la cavidad y mantener la correcta alineación de la esfera. El nuevo asiento incorpora funciones de control bidireccional y cierre en la misma válvula, permitiendo un control preciso de la posición de cierre. El diseño del asiento de la válvula de bola de cinco vías GEKO garantiza un sellado horizontal bidireccional y un bajo par de trabajo.
Bola/vástago:
El diseño de conexión entre la bola y el vástago garantiza un acoplamiento correcto. El vástago de la válvula de 1/4"-2" se fija con un pasador, mientras que el de la válvula de 2 1/2"-12" está integrado con la bola y soportado por un soporte de orejeta. Todos los vástagos cuentan con protección anti-expulsión. La esfera se somete a un mecanizado de precisión y pulido espejo para asegurar un sellado hermético y reducir el par de operación. El borde de la bola de la válvula de bola serie GKV-243 está mecanizado para reducir el desgaste del asiento y prolongar su vida útil.
Diseño único de la válvula de bola de cinco vías GEKO
Selección de asientos:
Ofrece una gama de materiales para asientos que satisfacen las necesidades.
en la mayoría de las aplicaciones. El TFM es un material estándar para asientos de válvulas.
Otras opciones incluyen RPTFE, PTFE, UHMWPE y Tek Fi®.
(TFM relleno de carbono/grafito). Tek-Fil ® El asiento de la válvula proporciona menos
Par de torsión en aplicaciones de alta temperatura, alto ciclo y vapor.
Intercambiabilidad:
Muchos componentes, incluyendo la bola, el vástago, el asiento,
El vástago y las juntas del cuerpo de la válvula se pueden intercambiar entre diferentes
Modelos de válvulas del mismo tamaño.
Embalaje de la cámara:
La válvula de bola de cinco vías GEKO ofrece cámaras opcionales.
Relleno hueco. El relleno hueco puede reducir la posibilidad de daños en el medio.
Contaminación causada por la retención de fluidos en los medios de las tuberías
El espacio entre la esfera y la pared del cuerpo de la válvula.
Instalación segura:
La fundición integral de la brida superior garantiza
la correcta instalación del actuador. Bajo condiciones de presión a plena carga,
El dispositivo actuador se puede desmontar de forma fácil y segura.
La brida de instalación está diseñada de acuerdo con la norma ISO 5211 y
se puede integrar directamente para su instalación. Al cambiar la posición de
el perno de límite de recorrido en la brida de instalación, las válvulas estándar pueden
Lograr todos los modos de flujo.
La válvula de bola de cinco vías GEKO se utiliza en múltiples industrias.
Industrias petroquímicas y de gas natural
Ingeniería de suministro de agua municipal y climatización
Ingeniería naval y oceánica
Protección ambiental y tratamiento de aguas industriales
