Name: Válvula de retención de flujo axial para aplicaciones sin golpe de ariete
Availability: InStock

Válvula de retención de flujo axial GEKO: sin golpe de ariete, respuesta rápida y protección contra golpes de ariete.

Rango de tamaños

DN25 – DN1200 (1" – 48"), tamaños mayores disponibles bajo pedido.

Material del cuerpo

WCB, A350 LF2, CF8 / CF8M (304 / 316), dúplex, superdúplex, Hastelloy, aleación 20, hierro dúctil, acero forjado

Rango de temperatura

-196 °C a +600 °C (dependiendo de los materiales y el tipo de sello)

Clasificación de presión

Clase ANSI/ASME 150 – 2500, PN10 – PN420

Dirección del flujo

Flujo unidireccional (cierre automático contra el flujo inverso)

Material del asiento

Metal-metal (acero inoxidable, Monel, Inconel) o asiento blando (PTFE, RTFE, PEEK, elastómeros)

Disco / Obturador

Disco único de baja masa, movimiento axial accionado por resorte, superficie de sellado endurecida opcional

Material del resorte y del eje

17-7PH, Inconel X-750, acero inoxidable 316, acero aleado, resistente a la corrosión y a la fatiga

Pernos / Sujetadores

ASTM A193 B7 / B8 / B8M / B16, Inconel o acero aleado según las condiciones de servicio

Juntas y empaquetaduras

Juntas de grafito, PTFE, espiraladas o metálicas RTJ según la temperatura y la presión.

Estándares de diseño

ASME B16.34, API 6D, ISO 14313, EN 593, API 598, EN 12266-1, ISO 5208

Inspección y pruebas

Pruebas de presión, fugas en los asientos y funcionales según API 598 / ISO 5208
Ensayos no destructivos opcionales (radiografía, ultrasonido, líquidos penetrantes, magnetometría), inspección por partículas y ensayos hidrostáticos.

Estándares de conexión final

Bridado: ASME B16.5 / B16.47 / EN 1092
Soldadura a tope: ASME B16.25
Tipo wafer o lug opcional

Tipo de diseño

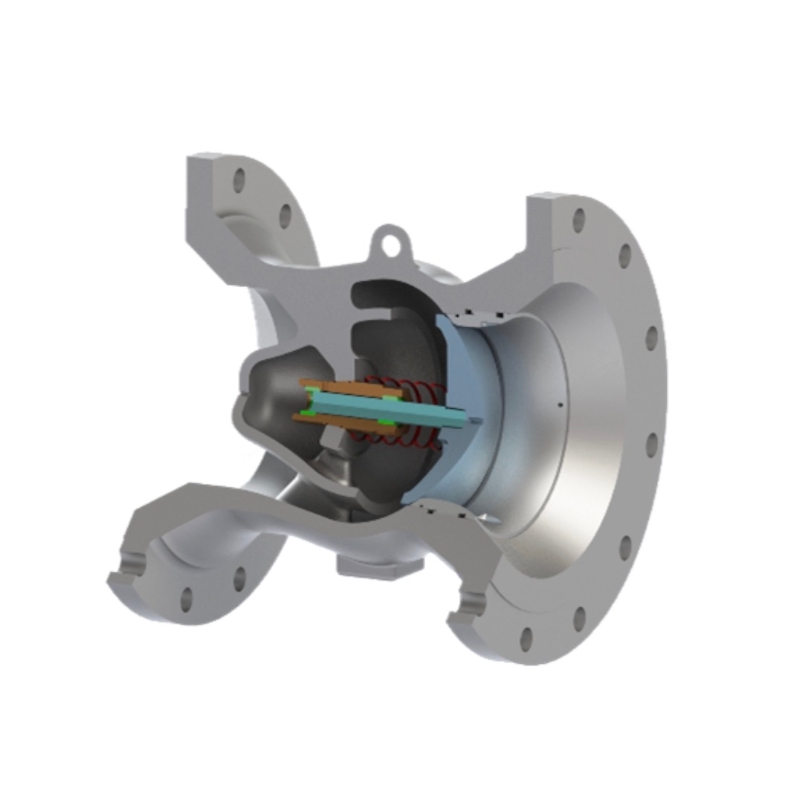

Diseño Venturi, movimiento axial asistido por resorte, configuración sin golpe de ariete de carrera corta

Características de diseño especiales

Cierre sin impacto, baja caída de presión, flujo tipo Venturi, tiempo de respuesta rápido, golpe de ariete minimizado, construcción sin mantenimiento

Diseño/estructura opcional

Patrón largo/corto, componentes internos desmontables, configuración de doble sellado, indicador de posición, sistema de amortiguación, ajuste antisobretensión

Método de operación

Totalmente automática (cierre automático por resorte)
Derivación manual/neumática/eléctrica opcional para el control del sistema

Protección de superficies

Recubrimiento epoxi, revestimiento polimérico, niquelado o proyección térmica (WC-Co) para servicio anticorrosión

Normas y certificados aplicables

MTC EN10204 3.1 / 3.2, NACE MR0175 / ISO 15156, Inspección por terceros (DNV, BV, LR)

Aplicaciones

Petróleo y gas, petroquímica, generación de energía, sistemas de agua, procesamiento químico, vapor, descarga de compresores, líneas de agua contra incendios

Presión de agrietamiento

Ajustable: normalmente de 0,02 a 0,5 bar, según la selección del resorte y el diseño del sistema.

Mantenimiento

No requiere mantenimiento rutinario; componentes internos reemplazables en línea opcionales para aplicaciones de alta exigencia.

Embalaje y entrega

Aceite anticorrosión, protectores de bridas, embalaje en caja o palé de madera de calidad para exportación

Aspectos clave

Cierre rápido y sin golpes de ariete, protección contra golpe de ariete, baja caída de presión, diseño compacto y robusto, alta fiabilidad en condiciones dinámicas.

Normas de diseño de la válvula de retención de flujo axial GEKO:

ASME B16.34 – Clasificaciones de presión y temperatura, materiales, ensayos

ASME B16.10 – Dimensiones cara a cara de la válvula

API 598 / EN 12266 / ISO 5208 – Normas para ensayos de válvulas y fugas

API 6D / ISO 14313 – Diseño y fabricación de válvulas para tuberías

Materiales disponibles:

Acero al carbono / Acero inoxidable / Acero para bajas temperaturas

Acero aleado y aceros especiales (p. ej., Hastelloy, dúplex) / Hierro dúctil

Construcción forjada o fundida

Conexiones finales: Con brida (estándar) / Tipo oblea o soldadura a tope (opcional)

Valores típicos de presión: Clase ANSI 150 – 2500 (PN 10 – PN 420)

Rango de tamaños: DN 50 a DN 1200 (2” a 48”)

Características del producto – Ventajas y beneficios

Diseño sin golpes

Elimina el golpe de ariete y las sobrepresiones gracias a un cierre rápido y suave.

Flujo axial y cuerpo

Proporciona un flujo optimizado con una caída de presión extremadamente baja y una alta eficiencia energética.

Mecanismo de disco con resorte

Garantiza una respuesta instantánea y un funcionamiento estable en condiciones de flujo variables.

Construcción compacta y ligera

Disponible en formatos largos o cortos para una instalación flexible.

Asientos de metal con metal

Garantiza una larga vida útil, un sellado excelente y cero mantenimiento.

Alta fiabilidad

Diseñado para un funcionamiento continuo en aplicaciones críticas como

Compresores, bombas y turbinas.

Excelente rendimiento hidráulico

Distribución uniforme del flujo y turbulencia minimizada para una estabilidad superior del sistema.

Corrosión y protección de superficies

Recubrimientos de alta calidad para una mayor durabilidad en entornos industriales exigentes.

Sistemas de oleoductos y gasoductos
Se utiliza en oleoductos de exploración y producción, transporte y distribución, líneas de descarga de compresores y estaciones de bombeo para prevenir el reflujo y el golpe de ariete. Ideal para la transmisión de hidrocarburos líquidos y gases con rápidos cambios de flujo.

Condiciones de funcionamiento: Alta presión (Clase 600–2500), hidrocarburos inflamables, cambios rápidos de flujo, ambientes exteriores, cumplimiento de las normas de seguridad contra incendios API 6D y API 607.
Procesamiento petroquímico y químico
Proporciona aislamiento seguro y un cierre rápido y silencioso en líneas de transferencia de productos químicos, refinerías y plantas de proceso. Adecuado para ácidos, cáusticos, disolventes y aromáticos en sistemas químicos complejos.

Condiciones de funcionamiento: Medios corrosivos, variaciones de temperatura de -50 °C a +400 °C, cierre rápido asistido por resorte, materiales anticorrosivos como Duplex, Super Duplex, Inconel o Hastelloy.

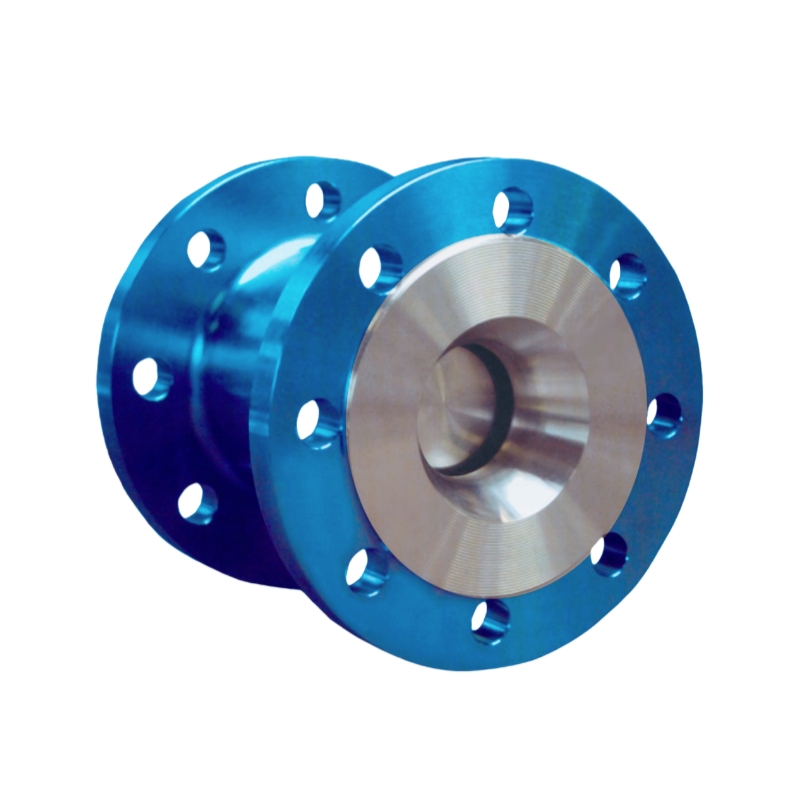

Aplicaciones de GNL y criogénicas
Diseñado para gasoductos, unidades de regasificación y sistemas de transferencia criogénica. El diseño de disco axial sin impacto garantiza un aislamiento seguro durante operaciones a baja temperatura.

Condiciones de funcionamiento: Temperatura ultrabaja hasta -196 °C, asientos de PTFE/PCTFE de grado criogénico o de metal, opciones de vástago extendido para instalación en caja fría, respuesta rápida para evitar el flujo inverso.
Generación de energía y sistemas energéticos
Se utiliza en líneas de agua de alimentación de calderas, condensado, agua de refrigeración y vapor. El disco axial con resorte evita el golpe de ariete y garantiza un funcionamiento silencioso y estable.

Condiciones de funcionamiento: Alta temperatura hasta 400 °C, vapor o agua a alta presión, cambios rápidos de flujo, diseño ignífugo y antiestático, capacidad de ciclos frecuentes.
Sistemas de transmisión y servicios de agua
Ideal para tuberías de agua de gran diámetro, estaciones de bombeo y sistemas de ósmosis inversa. Evita el reflujo y el golpe de ariete, reduciendo el esfuerzo de las bombas y válvulas.

Condiciones de funcionamiento: Agua a presión media, arranques y paradas frecuentes de la bomba, baja caída de presión, fiabilidad a largo plazo, materiales resistentes a la corrosión.
Sistemas contra incendios y de emergencia
Proporciona una protección antirretorno rápida y fiable en tuberías de agua contra incendios, refrigeración por agua de mar y sistemas de bombeo de emergencia.

Condiciones de funcionamiento: Funcionamiento intermitente de alto caudal, cierre rápido de la válvula para evitar sobretensiones, materiales resistentes a la corrosión aptos para agua de mar y entornos exteriores adversos.
Sistemas de captura de hidrógeno y carbono
Optimizado para tuberías de hidrógeno, inyección de CO₂ y CCUS. El cierre axial asistido por resorte evita el reflujo y garantiza un aislamiento seguro.

Condiciones de funcionamiento: Gas a alta presión hasta 600 bar, resistencia a bajas temperaturas, materiales que cumplen con la norma NACE MR0175, diseño de acción rápida y sin impacto para sistemas críticos de seguridad.
Servicios generales industriales y de servicios públicos
Se utiliza en líneas de aire comprimido, nitrógeno, agua de refrigeración y lubricación. Proporciona un cierre compacto y sin mantenimiento con una mínima pérdida de presión.

Condiciones de funcionamiento: Rangos estándar de temperatura y presión industrial, ciclos de operación frecuentes, asientos blandos o metálicos según el medio, rendimiento fiable sin golpes de ariete.
