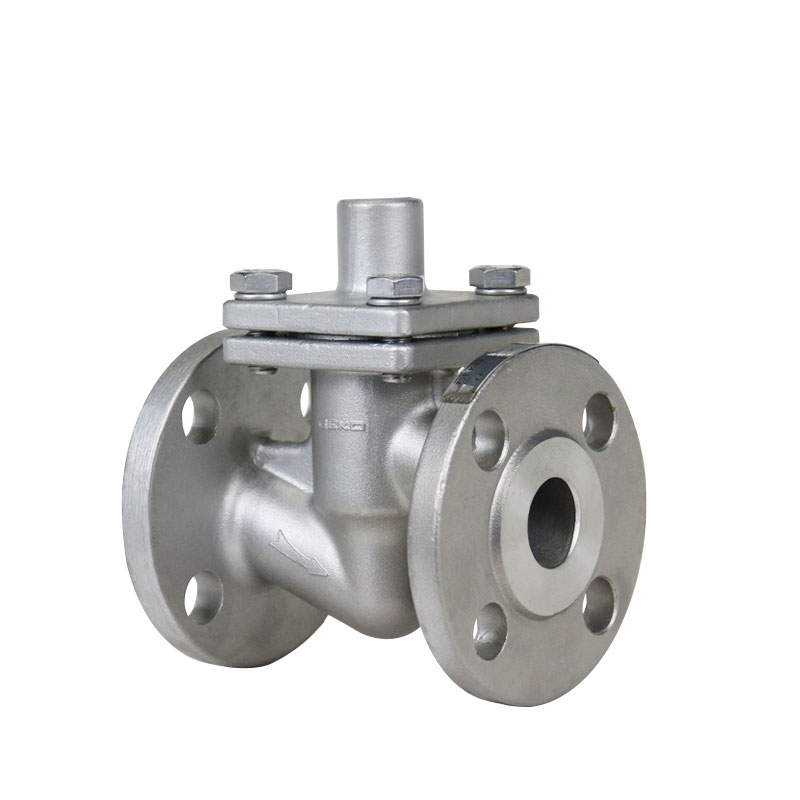

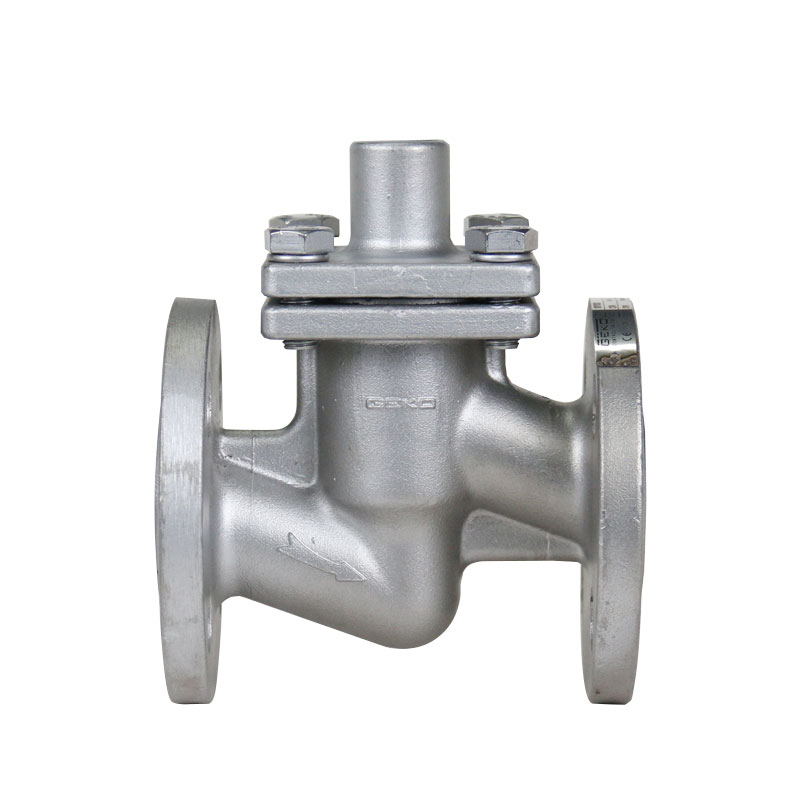

Name: Válvula de retención de elevación
Availability: InStock

Válvula de retención de elevación: prevención confiable del reflujo, resistencia a altas presiones y temperaturas

Rango de tamaños

DN15 a DN600 (½" a 24"), tamaños personalizados disponibles

Material de la carrocería y el capó

Acero al carbono (A216 WCB), acero inoxidable (A351 CF8/CF8M), hierro dúctil (ASTM A395), hierro fundido (ASTM A126), dúplex/superdúplex, aleaciones de níquel

Rango de temperatura

-29 °C a +427 °C (-20 °F a +800 °F)

Material del vástago/eje

Acero inoxidable 304/316/CF8M, con opción de endurecimiento o recubrimiento de baja fricción.

Presión máxima de trabajo admisible

Clase ANSI/ASME de 150 lb a 2500 lb, según el tamaño y el material.

Asientos y sellos

Opciones metal-metal, PTFE, RPTFE, PCTFE y elastoméricas para diversos medios y temperaturas.

Empaquetadura y prensaestopas

PTFE, compuesto de grafito, resistente a bajas o altas temperaturas

Estándares de conexión final

Brida: ASME B16.5 / EN1092, Soldadura a tope: ASME B16.25, Roscado: NPT / BSP, Otras conexiones personalizadas

Método de operación

Accionamiento manual (volante/engranaje), neumático o eléctrico

Orientación del flujo

Instalación horizontal, vertical y en ángulo

Estándares de diseño

API 594, API 6D, ISO 14313, ASME B16.34, EN 12334

Pruebas e inspección

Prueba de presión y fugas: API 598 / ISO 5208, prueba hidrostática, ensayos no destructivos: rayos X / ultrasonidos / partículas magnéticas, prueba de flujo funcional

Aplicaciones

Oleoductos y gasoductos, productos químicos/petroquímicos, tratamiento de aguas, generación de energía, sistemas de climatización (HVAC), fluidos industriales de alta presión

Aspectos clave

Prevención de reflujo confiable, baja caída de presión, resistente a la corrosión y al desgaste, mantenimiento mínimo, alta confiabilidad, diseño modular y personalizable

Válvula de retención de elevación GEKO está diseñado para garantizar un flujo unidireccional fiable en

tuberías y evitar el reflujo que podría dañar los equipos o interrumpir el flujo.

Funcionamiento. La válvula funciona mediante un mecanismo de disco ascendente o de pistón.

que se levanta del asiento cuando el fluido fluye hacia adelante y se cierra

automáticamente en condiciones de flujo inverso. Su diseño robusto lo hace ideal

para aplicaciones industriales críticas, de alta presión y alta temperatura.

Diseño de disco ascendente/pistón: Garantiza una respuesta rápida a los cambios de flujo y una mínima

caída de presión.

Materiales duraderos: Los materiales de la carrocería incluyen acero inoxidable, acero al carbono, hierro dúctil y

Hierro fundido. Los componentes internos están fabricados con aleaciones de alta resistencia para una mayor durabilidad.

Rendimiento alto: Apto para presiones de hasta 1500 psi y temperaturas que oscilan entre

De -20 °F a 800 °F, dependiendo de los materiales.

Múltiples conexiones finales: Disponible con conexiones bridadas, roscadas o para soldadura a tope para

Instalación flexible.

Instalación versátil: Se puede instalar horizontalmente, verticalmente o en ángulo, adaptándose a diversas configuraciones de tuberías.

Mantenimiento mínimo: Un menor número de piezas móviles reduce el desgaste y disminuye las necesidades de mantenimiento.

Oleoductos y gasoductos
Previene el flujo inverso, protege bombas, compresores y tuberías, garantizando la seguridad operativa y el flujo unidireccional.
Plantas químicas y petroquímicas
Evita el reflujo de fluidos peligrosos, mantiene la integridad del proceso, previene la contaminación y garantiza un procesamiento químico seguro.
Tratamiento de agua y aguas residuales
Evita el reflujo hacia las tuberías de agua limpia, protege las bombas y los filtros, y garantiza un suministro de agua continuo y seguro.
Generación de energía
Controla el flujo inverso en tuberías de vapor o agua de refrigeración de alta presión, protegiendo las turbinas y los intercambiadores de calor contra daños por reflujo.
Sistemas de climatización y fluidos industriales
Mantiene la eficiencia del sistema al evitar el flujo inverso en las líneas de fluidos de calefacción, refrigeración o proceso.
Aplicaciones marinas y de construcción naval
Garantiza un flujo adecuado en los sistemas de lastre, sentina y refrigeración, evitando inundaciones y daños en las bombas de los buques.
Sistemas criogénicos y de gases especiales
Mantiene el flujo unidireccional de gases licuados, evita el reflujo, protege las bombas y las tuberías, y garantiza un control preciso a bajas temperaturas.
